Place of Origin:
shanxi xi'an
اسم العلامة التجارية:
Kacise
Model Number:
KCS530

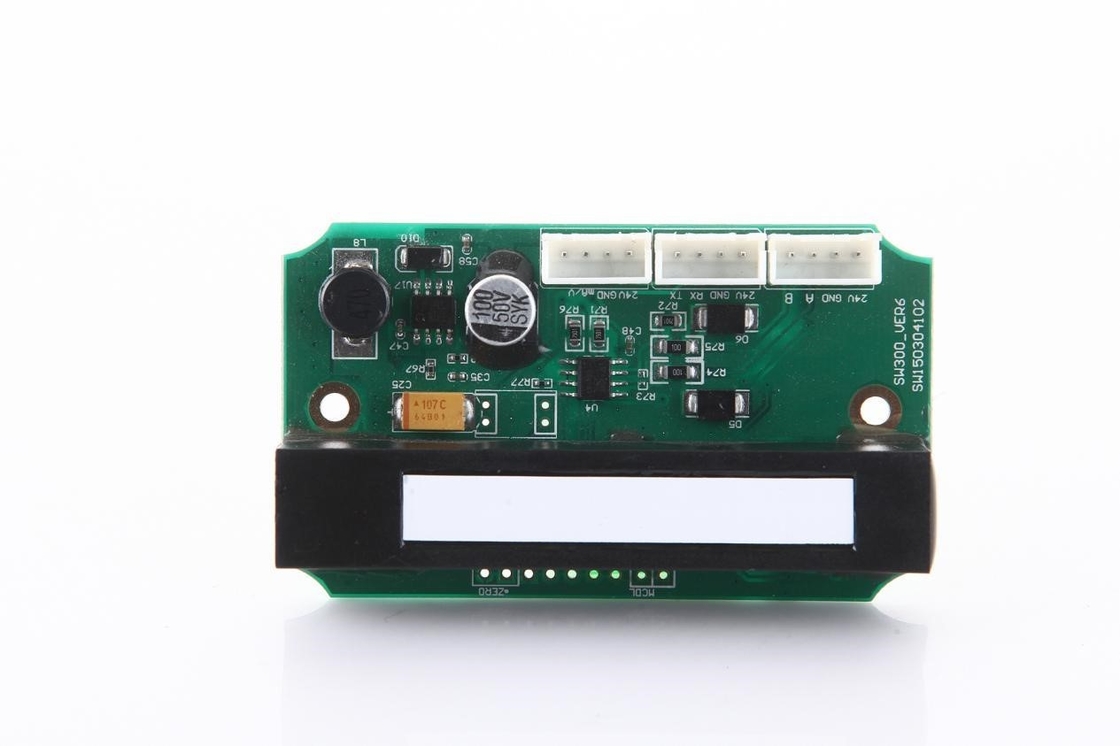

KCS530 هو وحدة الكشف عن الغاز على أساس مبدأ امتصاص الأشعة تحت الحمراء NDIR ، وهو مناسب للكشف عن تركيز ثاني أكسيد الكربون في بيئة غازية في درجة حرارة الغرفة.
يتبنى KCS530 تجويفًا بصريًا براءة اختراعًا ومصدر ضوء مستورد ومستشعر قناة مزدوجة لتحقيق تعويض المرجعية للمسارات البصرية المزدوجة في الفضاء. يحتوي KCS530 على انتقائية جيدة ،لا يعتمد على الأكسجين وطول العمر.
يحتوي KCS530 على UART و 485 مخرج و 4-20mA خيارات التيار (أو خيارات الجهد التناظري) لسهولة اختيار التطبيق. يوفر KCS530 معايرة النقطة الصفرية ،أوامر معايرة الحساسية ومعايرة الهواء النظيف، ويوفر دبوس MCDL معايرة يدويا للعملاء لإجراء معايرة الصفر النسبية لوحدة المستشعر باستخدام الهواء النظيف الخارجي الذي يتدفق بحرية.
يعتمد KCS530 على وضع تهوية الانبثاق الحراري ، والذي يحتوي على سرعة الانبثاق السريعة. تم تصميم KCS530 لقياس تركيز ثاني أكسيد الكربون في بيئات ذات رطوبة عالية مثل بيوت الفطر ،غرف الحضانةويمكن أيضا أن تستخدم على نطاق واسع في التحكم في الهواء الطازج HVAC، ومراقبة جودة الهواء في الأماكن المغلقة، ومراقبة العمليات الإنتاجية الزراعية وتربية الحيوانات،يمكن تركيبها في المباني الذكية، أنظمة التهوية، الروبوتات، السيارات وغيرها من التطبيقات، ويمكن أيضا أن تطبق على مراقبة جودة الهواء في أماكن ضيقة أخرى.
| المعلم | الرمز | الحد الأدنى | القيم النموذجية | أقصى | الوحدة | |
| درجة حرارة التخزين | Tstg | -20 | - | 80 | °C | |
| درجة حرارة العمل | Tأ | -20 | 60 | °C | ||
| رطوبة العمل | هـأ | 0 | 90 | % RH | ||
| ضغط العمل | (ب)أ | 0.8 | 1.2 | صراف آلي | ||
| فولتاج التزويد | Vs | 11 | 12 | 30 | V | |
| الحد الأقصى لتيار العمل | أناأقصى | 100 | 120 | 150 | mA | |
|
النطاق (يمكن تخصيصها مدعومة.) يمكن أن يصل إلى 100 ٪ بحجم) |
را | 0 | 5000 | 500000 | ppm | |
| القرار | القرار | 1000 | ppm | |||
| دقة القياس | الدقة | - | ± 20ppm أو ± 5٪ من القيمة الحقيقية | ± 300ppm± 5% القيمة الحقيقية | ppm | |
| T90 | الانتشار | - | 20 | 40 | الثانية | |
| التكرار | صفر | < ± 50 | ppm | |||
| 50% FS | - | < ± 5% | < ± 5% من القيمة المقاسة | - | ||
| طول العمر | 3 | 10 | 15 | السنة | ||
الوحدة: ملم
الانتشار

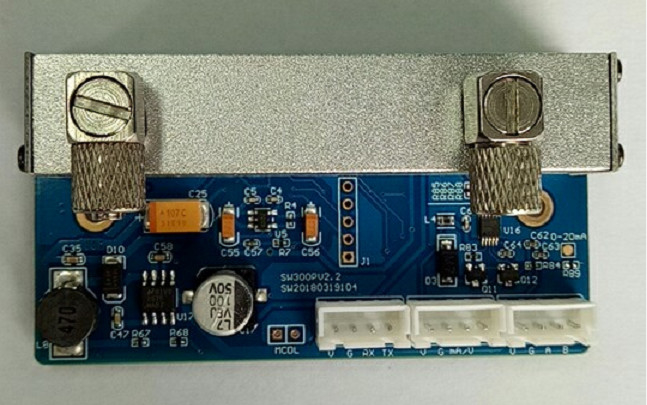

نوع المضخة
مخرج الإشارة: مخرج التيار / الجهد التناظري ، مخرج UART ، مخرج 485 ، قد يحتاج المستخدمون إلى تخصيصه.
ملاحظة: عندما يتم تشغيل الوحدة باردة، لا تستخدم إشارة قيمة التركيز التي تم الحصول عليها خلال دقيقتين بعد تشغيل كقاعدة للقياس.
نطاق خروج التيار التناظري (4mA ~ 20mA) ، 4mA يتوافق مع 0ppm ، 20mA يتوافق مع تركيز الغاز على نطاق كامل. يمكن للعملاء أيضًا تخصيصه.
نطاق الجهد الناتج التناظري (0.4 فولت ~ 2.0 فولت) ، 0.4 فولت يتوافق مع 0ppm ، و 2.0 فولت يتوافق مع تركيز الغاز على نطاق كامل. يمكن للعملاء أيضًا تخصيصه.
معدل البود: 9600 بي بي إس، 8 بتات بيانات، 1 بتة توقف، بدون بتة فحص.
البيانات هي مخرج ASCII، وعدد البيانات بايت لكل إطار غير ثابت، بدءا من 32 وينتهي ب rn
يتم تقسيمه إلى تحميل استباقي و Q&A2way.
| 32 | 32 | x | x | x | x | x | 32 | ب | ب | م | ر | n |
حيث 32 هو رمز ASCII للمساحة ، وتنتهي النتيجة بحرف سطر جديد
على سبيل المثال: تنسيق 12345 جزء في المئة للإنتاج على النحو التالي:
| 1 | 2 | 3 | 4 | 5 | ب | ب | م | |||
| 0x20 | 0x20 | 0x31 | 0x32 | 0x33 | 0x34 | 0x35 | 0x20 | 0x70 | 0x70 | 0x6d |
أرسل العشرية:235237363521
العودة
| 32 | 38 | 34 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 |
حيث 32 هو رمز ASCII للمساحة ، وتنتهي النتيجة بحرف سطر جديد
ثلاثة بروتوكولات متاحة: مودبوس RTU، مودبوس ASCII أو مودبوس تخصيص.
شكل بروتوكول إرسال المضيف
يتكون البروتوكول من حزم ذات تنسيق ثابت. يختلف حجم الحزمة اعتمادًا على محتوى الحزمة.
| بايت | المحتوى |
| 1 | عنوان وحدة الاتصال (عنوان جهاز الاستشعار) |
| 2 | حرف STX (0x23) |
| 3 | رمز الرسالة 0x52 (قراءة) أو 0x53 (كتابة). |
| 4 | طول البيانات (طول الحزمة ناقص 6). |
| 5 | البيانات أولاً |
| 6 | البيانات الثانية |
| 7.... ....n-2 | بيانات أخرى |
| n-1 | 0x21 |
| n | رقم التحقق ذو 8 أرقام XOR |
عنوان أول وحدة اتصال بايت من الحزمة: يشير هذا إلى عنوان وحدة الكمبيوتر السفلى عندما يتواصل المضيف مع الكمبيوتر السفلي.البايت الثاني من الحزمة هو حرف STX0x52 هو قراءة الأمر 0x53 كتابة الأمر.البايت الرابع من الحزمة هو طول البيت الذي يصف البيانات الواردة في الرسالة بأكملها، وهو يساوي حجم الحزمة ناقص 6. يتم نقل البيانات بشكل متسلسل من بايت منخفض إلى بايت كبير. يتم توجيه النص من اليسار إلى اليمين. بمجرد تحويل جميع البيانات ، يتم تحويل البيانات إلى بايت منخفض إلى بايت عالي.نهاية البيانات سوف تُشير إلى 1 بايت 0x21آخر بايت من البروتوكول هو مجموع التحقق للتحقق من صحة البيانات المرسلة.
الجهاز يعيد شكل البروتوكول
يتكون البروتوكول من حزم ذات تنسيق ثابت. يختلف حجم الحزمة اعتمادًا على محتوى الحزمة.
| بايت | المحتوى |
| 1 | 06 (ACK ، مما يشير إلى أن أمر المضيف تم استلامه بشكل صحيح). |
| 2 | عنوان وحدة الاتصال (عنوان جهاز الاستشعار) |
| 3 | حرف STX (0x23) |
| 4 | رمز الرسالة 0x52 (قراءة) أو 0x53 (كتابة). |
| 5 | (طول الحزمة ناقص 7). |
| 6 | البيانات أولاً |
| 7 | البيانات الثانية |
| 8.... ....n-2 | بيانات أخرى |
| n-1 | 0x21 |
| n | رقم التحقق ذو 8 أرقام XOR |
عنوان وحدة الاتصال: يشير هذا إلى عنوان وحدة الكمبيوتر السفلى عندما يتواصل المضيف مع الكمبيوتر السفلي. البايت الثاني من الحزمة هو حرف STX ،والذي هو ثابت. البايت الثالث من الحزمة يشير إلى ما إذا كانت الحزمة هي أمر قراءة أو أمر كتابة. 0x52 هو قراءة الأمر 0x53 كتابة الأمر.البايت الرابع من الحزمة هو طول البيت الذي يصف البيانات الواردة في الرسالة بأكملها، وهو يساوي حجم الحزمة ناقص 6. يتم نقل البيانات بشكل متسلسل من بايت منخفض إلى بايت كبير. يتم توجيه النص من اليسار إلى اليمين. بمجرد تحويل جميع البيانات ، يتم تحويل البيانات إلى بايت منخفض إلى بايت عالي.نهاية البيانات سوف تُشير إلى 1 بايت 0x21آخر بايت من البروتوكول هو مجموع التحقق للتحقق من صحة البيانات المرسلة.
نوع الأمر
(1) قراءة قيمة تركيز جهاز الاستشعار: مثل قراءة بيانات المستشعر الحالية رقم 32 (20H)
المضيف يرسل الأمر إلى جهاز الاستشعار:20235201372146
20 23 52 01 37 21?? (16 عشرية)
20رقم جهاز الاستشعار
23: STX ثابتة
52: اقرأ
01: طول البيانات ، مما يشير إلى وجود 1 بت من البيانات بعد ذلك
37: قراءة بيانات المستشعر
21: نهاية
??: علامة التحقق CheckSum
مجموع التحقق = 20 ′′23 ′′52 ′′01 ′′37 ′′21 ′′46H، اذاً؟ = 46H
الجهاز سيعيد البيانات التالية:062023520537000003E821؟
06 20 23 52 05 37 00 00 03 E8 21?? (16 عشرية)
06: ACK صحيح
20: يعيد عنوان جهاز الاستشعار
23: STX (0x23)
52: نوع الخدمة النوع الافتراضي لعملية العودة هو (0x52) العملية القراءة
05: طول البيانات طول البيانات 5 بايتات
37فئة القيادة
00 00 03 E8: القيمة الحالية لتركيز ثاني أكسيد الكربون، في PPM، هي قيمة التركيز المعبر عنها في 4 بايتات، مع بايت التركيز العالي على اليسار وبايت التركيز المنخفض على اليمين،اعتمادا على تركيز جهاز الاستشعار
21: الحرف النهائي
-أجل : رقم التحقق
CheckSum= 20?? 23?? 52?? 05?? 37?? 00?? 00?? 03?? E8?? 21 =?? XOR ، باستثناء البايت الأول 06
(2) تعيين عنوان جهاز الاستشعار:
على سبيل المثال، اقرأ عنوان جهاز الاستشعار الحالي رقم 32 (20H) إلى رقم 34 (22H).
المضيف يرسل الأمر إلى جهاز الاستشعار:2023530231222160
20 23 53 02 31 22 21?? (عشرية 16)
20: رقم جهاز الاستشعار الحالي
23: STX ثابتة
53: اكتب
02: طول البيانات ، مما يشير إلى وجود رقمين من البيانات بعد ذلك
31: كتابة طلب العنوان
22: يتم تغيير عنوان جهاز الاستشعار الحالي إلى رقم 34
21: نهاية
??: علامة التحقق CheckSum
CheckSum= 20 ∆23 ∆53 ∆02 ∆31 ∆22 ∆21 ∆60H، اذاً ∆=60H
يعيد الجهاز البيانات التالية:062023530231222160
06 20 23 53 02 3122 21
06: ACK صحيح
20: عنوان جهاز الاستشعار الأصلي
23: STX (0x23)
53: نوع الخدمة نوع عملية العودة الافتراضي هو (0x520) عملية القراءة
02: طول البيانات طول البيانات 2 بايت
31فئة: فئة القيادة
22: عنوان جهاز الاستشعار الحالي بعد تغيير العنوان
21: الحرف النهائي
??: علامة التحقق CheckSum
CheckSum= 20 ∆23 ∆53 ∆02 ∆31 ∆22 ∆21 ∆60H، اذاً ∆=60H
(3) حول تعيين العنوان الأولي للمستشعر:
MCDL قصيرة، معايرة الصفر في غضون 8 ثوان، أكثر من 10 ثوان للعنوان الأولي للمستشعروعندما يغير المستخدم عنوان جهاز الاستشعار، يجب أن يتم الاحتفاظ بالضغط المستمر على زر الجبهة المقابلة لأكثر من 10 ثوانٍ لاستعادة إعدادات العنوان المصنعة.
شكل بروتوكول إرسال المضيف
يتكون البروتوكول من حزم ذات تنسيق ثابت. يختلف حجم الحزمة اعتمادًا على محتوى الحزمة.
| بايت | المحتوى |
| 1 | عنوان وحدة الاتصال (عنوان جهاز الاستشعار) |
| 2 | رمز الوظيفة |
| 3 | المركز الأول في مجال البيانات |
| 4 | الرقم الثاني في منطقة البيانات |
| 5 | المركز الثالث في مجال البيانات |
| 6 | المركز الرابع في منطقة البيانات |
| ...... . | بيانات أخرى |
| n-1 | CRC منخفضة |
| n | ارتفاع CRC |
عنوان وحدة الاتصال: يشير هذا إلى عنوان وحدة الكمبيوتر السفلى عندما يتواصل المضيف مع الكمبيوتر السفلي.البايت الثاني من الحزمة يشير إلى ما إذا كانت الحزمة هي أمر قراءة أو أمر كتابة. 03 يشير إلى أن الرسالة هي أمر قراءة ، و 06 يشير إلى أن الرسالة هي أمر كتابة. يستخدم CRC للتحقق من صحة البيانات المرسلة.يتم نقل البيانات بالتسلسل من بايت منخفض إلى بايت كبيريتم توجيه النص من اليسار إلى اليمين. بعد أن يتم نقل جميع البيانات ، سيتم إنهاء فحص CRC منخفضة وارتفاع البتات.
الجهاز يعيد شكل البروتوكول
يتكون البروتوكول من حزم ذات تنسيق ثابت. يختلف حجم الحزمة اعتمادًا على محتوى الحزمة.
نوع الأمر
(1) قراءة قيمة تركيز جهاز الاستشعارمثل قراءة بيانات جهاز الاستشعار الحالي رقم 32 (20H).
المضيف يرسل أمر إلى جهاز الاستشعار:
20 03 00 00 00 02 C2 BA
20: عنوان جهاز الاستشعار الحالي
03: اقرأ تركيز جهاز الاستشعار
00 00 00 02: محتوى منطقة البيانات
00 00 هو العنوان 00 02 هو الكمية
C2: CRC عالية
BA: CRC منخفضة
المبدأ الأساسي للشفرة التحقق من الاضافة الدورية (CRC) هو: بعد رمز المعلومات K بت، ثم ربط رمز التحقق R بت، طول التشفير بأكمله هو N بت، وبالتالي،هذا الرمز يسمى أيضا (N، كود ك. بالنسبة لكود معين (N،K) ، يمكن إظهار أن هناك G ((x) متعددة الحدود مع أعلى قدر من N-K = R. يمكن إنشاء مجموع اختبار للمعلومات K-بيت من G ((x) ،و G ((x) تسمى الجمعية الكثيرة التوليدية لهذا الرمز CRCعملية توليد رمز التحقق المحددة هي: افتراض أن المعلومات المراد إرسالها ممثلة بالمعادلة C (((X) ،التحول C ((x) إلى اليسار بواسطة R bits (التي يمكن أن يتم التعبير عنها على أنها C ((x) * 2R)، وهكذا إلى اليمين من C ((x) ، ستكون R bit حرة ، وهي موقع رقم التحقق. الباقي الذي يتم الحصول عليه من خلال تقسيم C ((x) * 2R لإنشاء الحدود متعددة الأبعاد G ((x) هو رقم التحقق.
يعيد الجهاز البيانات التالية:
إذا كانت النطاق الإجمالي ضمن 65536 جزء في المليون:
20 03 04 00 20 0B E8 CD 85 (العشرية).
إذا كانت النطاق الإجمالي أكبر من 65536 ppm:
20 03 06 00 20 00 00 0B E8 33 9D (العشرية).
20: عنوان جهاز الاستشعار الحالي
03: اقرأ تركيز جهاز الاستشعار
04/06: طول منطقة البيانات (يتعلق طول منطقة البيانات المرجعة بالمدى الإجمالي الذي طلبه العميل، إذا كان الحد الأقصى للمدى الذي طلبه العميل ضمن 65536 جزء في المليون،ثم طول منطقة البيانات المرجعة هو 04 (100ppm رقم العودة: 20 03 04 00 20 00 64 CB 10 ) ، إذا كان الحد الأقصى للمجموعة أكبر من 65536 ppm ، فإن طول منطقة البيانات المرجعة هو 06 (100 ppm رقم الإرجاع: 20 03 06 00 20 00 00 00 64 35 08)
الجزء الأحمر هو قطعة البيانات، والجزء الأزرق هو طول منطقة البيانات
00 20: يعرض عنوان جهاز الاستشعار الحالي 0x20
0B E8: يعرض تركيز غاز جهاز الاستشعار في PPM، والقيمة المحددة تعتمد على عنوان وتركيز جهاز الاستشعار
جميع البيانات المذكورة أعلاه هي أرقام عشرية ، ومن الضروري تحويلها إلى أرقام أساس 10 قبل حساب قيمة التركيز
على سبيل المثال
إذا كانت النطاق الإجمالي ضمن 65536 جزء في المليون:
0B هو عشري 11، عشرية E8 هي 232، ثم قيمة التركيز هي: 11 * 256 + 232 = 3048 (قيمة في ملم من العشرية).
إذا كانت النطاق الإجمالي أكبر من 65536 ppm:
00 = 0 للعشرية ؛ 0B = 11 للعشرية ؛ العشرية من E8 هي 232 ، ثم قيمة التركيز هي: 0 * 65536 + 11 * 256 + 232 = 3048 (قيمة في ملم في العشرية).
CD: CRC مرتفع
85: CRC منخفضة
قيم فحص CRC تشير إلى نفس ما هو موجود أعلاه
(2) تعيين عنوان جهاز الاستشعار:على سبيل المثال، تغيير عنوان جهاز الاستشعار من 32 (20H) إلى 01
المضيف يرسل أمر إلى جهاز الاستشعار:
20 06 00 00 00 01 4E BB (العشرية).
20: عنوان جهاز الاستشعار الحالي
06: رمز الوظيفة (عنوان جهاز الاستشعار المحدد).
00 00 00 01: منطقة البيانات (المستشعر المعدل عنوان جديد 00 01, أي 01).
4E: ارتفاع CRC
BB: CRC منخفضة
قيمة فحص CRC هي نفسها كما هو الحال أعلاه
يعيد الجهاز البيانات التالية:
20 06 00 00 00 01 4E BB (العشرية).
نفس المدخلات
بعد تغيير العنوان، يتعين على أمر القراءة الجديد فقط تغيير العنوان الأول إلى العنوان الحالي بعد التعديل وإجراء التحقق من CRC للحصول على بت جديد للتحقق:
01 03 00 00 00 02 C4 0B (العشرية).
يعيد الجهاز البيانات التالية:
إذا كانت النطاق الإجمالي ضمن 65536 جزء في المليون:
01 03 04 00 01 0B E8 AC 8D (العشرية).
إذا كانت النطاق الإجمالي أكبر من 65536 ppm:
01 03 06 00 01 00 00 0B E8 1B CB (العشرية).
الإملاء الجديد لتحديد عنوان المستشعر هو:
01 06 00 00 00 XX xx xx
XX: هو العنوان الذي يجب تعديله مرة أخرى
xx xx: رقم التحقق الجديد
*هذا الأمر هو الممر التسلسلي إصلاح الأخطاء مساعد أمر modbus استطلاع تحت نافذة عرض البيانات، انقر مرتين على جدول عرض العنوان لتحديد عنوان جديد عن طريق تعديل القيمة
(3) حول تعيين العنوان الأولي للمستشعر
MCDL قصيرة، معايرة الصفر في غضون 8 ثوان، أكثر من 10 ثوان للعنوان الأولي للمستشعروعندما يغير المستخدم عنوان جهاز الاستشعار، يجب استعادة العنوان عن طريق الضغط على زر الجبهة المقابلة بشكل مستمر لأكثر من 10 ثوان.
شكل بروتوكول إرسال المضيف
يتكون البروتوكول من حزم ذات تنسيق ثابت. يختلف حجم الحزمة اعتمادًا على محتوى الحزمة.
| بايت | المحتوى |
| 1 | 0x3a |
| 2 | عنوان وحدة الاتصال (عنوان جهاز الاستشعار العالي) |
| 3 | عنوان وحدة الاتصال (عنوان مستشعر منخفض) |
| 4 | رمز الوظيفة عالية |
| 5 | رمز الوظيفة منخفض |
| 6 | المركز الأول في مجال البيانات |
| 7 | الرقم الثاني في منطقة البيانات |
| 8 | المركز الثالث في مجال البيانات |
| 9 | المركز الرابع في منطقة البيانات |
| 10 | المركز الخامس في مجال البيانات |
| 11 | المركز السادس في منطقة البيانات |
| 12 | المركز السابع في منطقة البيانات |
| 13 | الرقم الثامن في منطقة البيانات |
| .... | بيانات أخرى |
| n-3 | ارتفاع LRC |
| n-2 | معدل القيادة المنخفض |
| n-1 | 0x0d |
| n | 0x0a |
عنوان وحدة الاتصال: يشير هذا إلى عنوان وحدة الكمبيوتر السفلى عندما يتواصل المضيف مع الكمبيوتر السفلي.أول بايت من الحزمة هو 0x3a آخر بايتين هي 0x0d 0x0a و ثابتتشير البايتين الرابعة والخامسة من الحزمة إلى ما إذا كانت الحزمة هي أمر قراءة أو أمر كتابة. تشير 03 إلى أن الرسالة هي أمر قراءة،و 06 يشير إلى أن الرسالة هي أمر الكتابةيتم استخدام LRC للتحقق من صحة البيانات المرسلة. يتم نقل البيانات بشكل متسلسل من بايت منخفض إلى بايت كبير. يتم توجيه النص من اليسار إلى اليمين.عندما يتم نقل جميع البيانات، البيانات هي 0x0d من قبل 2 بايتات قطع و 0x0a يشير إلى نهاية البيانات.
الجهاز يعيد شكل البروتوكول
يتكون البروتوكول من حزم ذات تنسيق ثابت. يختلف حجم الحزمة اعتمادًا على محتوى الحزمة. تنسيق العودة هو نفسه تنسيق الإرسال.
نوع الأمر
(1) قراءة قيمة تركيز جهاز الاستشعار:مثل قراءة بيانات جهاز الاستشعار الحالي 20H
يجب تعيين العنوان تحت رمز الوظيفة 03 تحت استطلاع Modbus إلى 3 لـ 0x0003 ، ويجب تعيين الكمية إلى 1.
المضيف يرسل الأمر إلى جهاز الاستشعار:
3A 32 30 30 33 30 30 30 30 33 30 30 30 30 30 30 30 31 44 39 0D 0A (العشرية) هي: 200300030001D9
3a: بت بدء ثابت
32 30 هو 20: رقم جهاز الاستشعار
30 33 هو 03: قراءة تركيز جهاز الاستشعار
30 30 30 33 30 30 30 31: محتوى منطقة البيانات
30 30 30 33 العنوان يشير إلى أن السجل الذي سيتم قراءته لديه عنوان بداية 0x0003، و 30 30 30 31 هو الكمية يعني أن عدد السجلات التي سيتم قراءتها هو 1
44: LRC عالية
39: LRC منخفضة
0D: بت نهائي ثابت
0A: قطعة نهائية ثابتة
LRC=20+03+00+03+00+01=27H بعد الرفض، أضف 1 إلى D9H، وكود التحقق هو 44 39
الجهاز سيعيد البيانات التالية:
3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (العشرية) هي: 200302017367
3A: بت بدء ثابت
32 30 هو 20: رقم جهاز الاستشعار
30 33 هو 03: تركيز جهاز الاستشعار القراءة يشير إلى أن منطقة البيانات هي 3 بت البيانات 16 بت 6 بايت تمثل
30 32 = 02: طول منطقة البيانات
30 31 37 33 = 0173: قيمة تركيز ثاني أكسيد الكربون الحالية هي 0*16^3+1*16^2+7*16+3 × 16 مرة للشخص الواحد. الوحدة هي PPM، والتي هي قيمة التركيز المعبر عنها في 4 بايتات،والقيمة المحددة تعتمد على التركيز الذي يقرأه جهاز الاستشعار
36: LRC عالية
37: LRC منخفضة
0D: بت نهائي ثابت
0A: قطعة نهائية ثابتة
LRC=20+03+02+01+73=99H، أضف 1 إلى 67 بعد التناقض، و رمز التحقق هو 36 37
قراءة عنوان جهاز الاستشعار: على سبيل المثال، قراءة عنوان جهاز الاستشعار الحالية 20h 32
* هنا هو لقراءة عنوان جهاز الاستشعار استطلاع Modbus تحت 03 رمز الوظيفة يجب تعيين عنوان إلى 192 هو 0x00c0، والكمية تعيين إلى 1.
المضيف يرسل الأمر إلى جهاز الاستشعار:
3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (العشرية)
هذا هو: 200300c000011C
3a: بت بدء ثابت
32 30 هو 20: رقم جهاز الاستشعار
30 33 هو 03: قراءة تركيز جهاز الاستشعار
30 30 43 30 30 30 30 31: محتوى منطقة البيانات
30 30 43 30 العنوان يشير إلى أن السجل الذي سيتم قراءته لديه عنوان بداية 0x00c0، و 30 30 30 31 هو الكمية التي تشير إلى عدد السجلات التي سيتم قراءتها 1
31: LRC عالية
43: LRC منخفضة
0D: بت نهائي ثابت
0A: قطعة نهائية ثابتة
LRC=20+03+00+c0+00+01=E4H بعد التناقض، أضف 1 إلى 1CH، وكود التحقق هو 31 43
الجهاز سيعيد البيانات التالية:
3A 32 30 30 33 30 32 30 30 32 30 30 32 30 42 42 0D 0A (العشرية) هي: 2003020020BB
3A: بت بدء ثابت
32 30 هو 20: رقم جهاز الاستشعار
30 33 هو 03: تركيز جهاز الاستشعار القراءة يشير إلى أن منطقة البيانات هي 3 بت البيانات 16 بت 6 بايت تمثل
30 32 = 02: طول منطقة البيانات
30 30 32 30 هو 0020: عنوان جهاز الاستشعار الحالي 0x0020 في النطاق 0-FF
42: LRC عالية
42: LRC منخفضة
0D: بت نهائي ثابت
0A: قطعة نهائية ثابتة
LRC=20+03+02+00+20=45H، أضف 1 كـ BB بعد التناقض، و رمز التحقق هو 42 42
(2) ضبط جهاز الاستشعارعنوان: على سبيل المثال، تغيير عنوان جهاز الاستشعار رقم 32 إلى رقم 01
* استطلاع Modbus (انقر مرتين على الجدول الذي يظهر العنوان 32 لتغيير عنوان رمز وظيفة 06, يجب تعيين العنوان إلى 192 (يجب أن يكون الافتراضي) هو.) 0x00c0,يتم تعيين القيمة إلى 1 لتكون العنوان الجديد للمستشعر.
المضيف يرسل الأمر إلى جهاز الاستشعار:
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (العشرية)
هذا هو: 200600c0000119
3A: بت بدء ثابت
32 30 هو 20: رقم جهاز الاستشعار
30 36 هو 06: رمز الوظيفة (تحديد عنوان جهاز الاستشعار).
30 30 43 30 30 30 30 31: منطقة البيانات
عنوان البداية لسجل جهاز الاستشعار 30 30 43 30 هو 0x00c0، والعنوان الجديد المعدل للمستشعر 30 31 هو 01.
31: LRC عالية
39: LRC منخفضة
0D: بت نهائي ثابت
0A: قطعة نهائية ثابتة
LRC= 20+06+00+c0+00+01=E7H بعد التناقض، أضف 1 إلى 19، وكود التحقق هو 31 39.
الجهاز سيعيد البيانات التالية:
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (العشرية)
نفس المدخلات
(3) حول تعيين العنوان الأولي للمستشعر:
MCDL قصيرة، معايرة الصفر في غضون 8 ثوان، أكثر من 10 ثوان للعنوان الأولي للمستشعروعندما يغير المستخدم عنوان جهاز الاستشعار، يجب أن يتم الاحتفاظ بالضغط المستمر على زر الجبهة المقابلة لأكثر من 10 ثوانٍ لاستعادة إعدادات العنوان المصنعة.
يتم تثبيت جهاز الاستشعار مع فتحة تحديد الموقع المسافة من 63mm وفتحة من 3.2mm
مساحة مصدر الأسلاك هي 2.54 ملم
يجب أن يتم معايرة المستشعر بانتظام، فمن المستحسن أن يكون أكثر من 3 أشهر، وليس هناك حاجة إلى المعايرة إذا تم تشغيل المعايرة التلقائية للعمل على المدى الطويل
لا تستخدم جهاز الاستشعار لفترة طويلة في بيئة ذات كثافة غبارية عالية
يرجى استخدام جهاز الاستشعار ضمن نطاق مصدر الطاقة جهاز الاستشعار
| ورقة معلومات الطلب | |||||
| KCS530 | جهاز استشعار تركيز ثاني أكسيد الكربون KCS530 | ||||
| xxxx | يقيس جهاز الاستشعار نطاق تركيز ثاني أكسيد الكربون في ppm ، مع قيمة أدنى 2000 وقيمة أقصى 50000 ppm. | ||||
| 2000 | النطاق 200ppm (الوضع الافتراضي). | ||||
| 10000 | نطاق 10000ppm | ||||
| 50000 | النطاق 50000ppm | ||||
| تشفير | يتم تقسيم سرعة التفاعل إلى نوعين: سريعة وبطيئة | ||||
| S | بطيئة (المعيار الافتراضي). | ||||
| ق | بسرعة | ||||
| تشفير | اختيار معدل البود، دعم معدل البود المستخدم بشكل شائع 2400 9600 19200 38400bps، 8 بتات من البيانات، 1 بت من توقف بت، لا يوجد بت للتحقق: تأكيد الاحتياجات الخاصة قبل الطلب. | ||||
| العادة | تأكد من معدل البود قبل الطلب | ||||
| 2400 | معدل البود 2400bps | ||||
| 9600 | 9600bps معدل البود | ||||
| 19200 | معدل البود 19200bps | ||||
| 38400 | معدل البود 38400bps (تخلفي) | ||||
| تشفير | بروتوكول الميناء التسلسلي | ||||
| Modbus-RTU | البروتوكول القياسي Modbus-RTU (المعيار الافتراضي). | ||||
| Modbus-ASCII | بروتوكول Modbus-ASCII القياسي | ||||
| Modbus-Self | بروتوكول Modbus الخاص | ||||
| KCS530 | -2000 | -س | -38400 | -مودبوس-RTU | |
عنوان الموقعwww.kacise.com
الهاتف: +86-29-17719566736
البريد الإلكتروني: sales@kacise.com
العنوان: شارع تانغيان الجنوبي، مدينة شيان، مقاطعة شانشي، الصين
| الاختصار | الاسم الكامل |
| VOL | 1٪ VOL يشير إلى 1٪ من حجم غاز معين في الهواء. |
| PPM | 1PPM تعني أن حجم الغاز المحدد في الهواء يمثل جزء من مليون. |
| أوكسجين | جزيئات الأكسجين |
| شاشة LCD | شاشة LCD |
| RS485 | منفذ متسلسل غير متزامن 485 |
| العاصمة | التيار المستمر |
| التكييف | التواصل |
| البروتوكول | الكلوريد البوليفينيل |
أرسل استفسارك مباشرة إلينا
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
