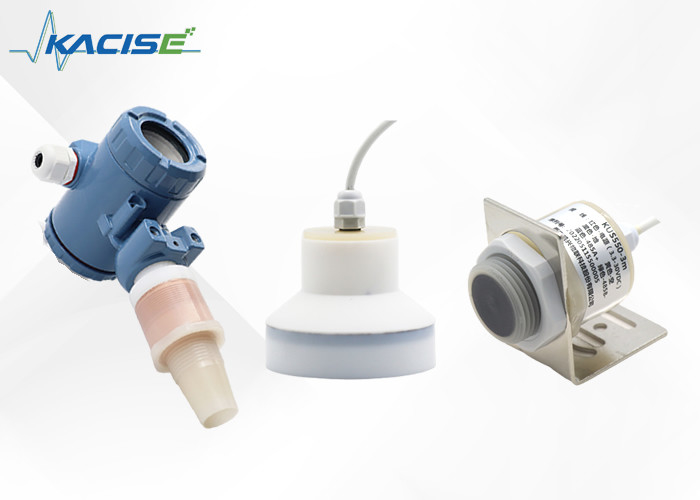

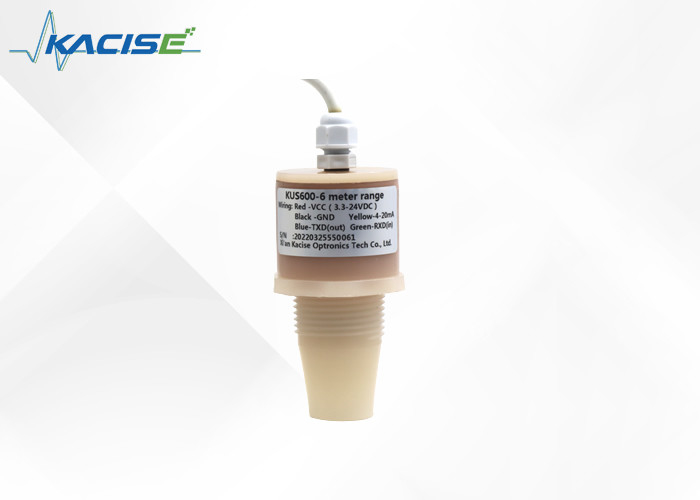

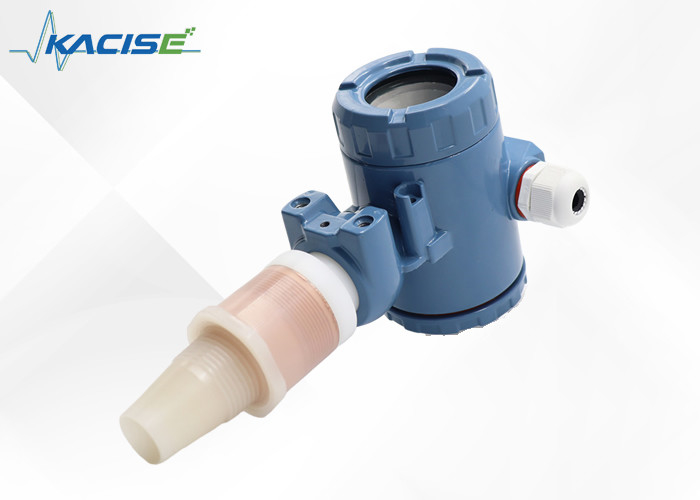

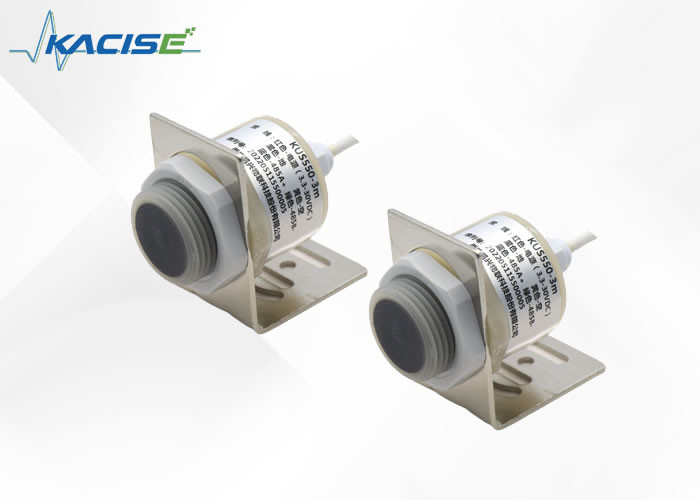

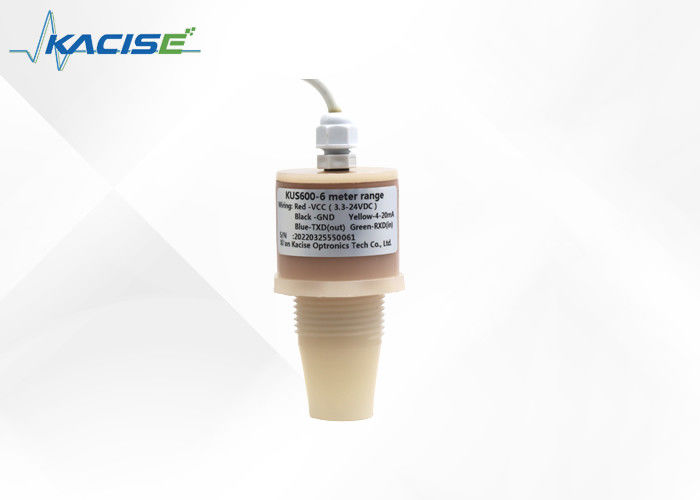

مستشعر مستوى الموجات فوق الصوتية المقاوم للتآكل PVDF مع دقة عالية وتعويض درجة الحرارة

• ضبط الطاقة التلقائي، تحكم مكاسب، تعويض درجة الحرارة
• يستخدم مادة التيترافلوورو إيثيلين، والتي يمكن استخدامها في مختلف المشاهد التآكل
• دقة عالية وحل
• مع وظيفة قمع صدى التداخل لضمان صحة بيانات القياس

يتم تثبيت جهاز الاستشعار للمستوى فوق الصوتي للجسم / السائل على الجزء العلوي من الحاوية ، وتحت السيطرة الوظيفية للوحدة المشتركة والمكونات الإلكترونية ،يطلق المسبار شعاع من النبضات بالموجات فوق الصوتية إلى الجسم المقاسيتم انعكاس الموجة الصوتية من قبل سطح الجسم، ويتم استقبال جزء من الصدى المنعكس من قبل المسبار وتحويله إلى إشارة كهربائية.الوقت من الانبعاث بالموجات فوق الصوتية إلى إعادة الاستقبال يتناسب مع المسافة من المسبار إلى الكائن المقاسالوحدة الإلكترونية تكتشف هذا الوقت وتحسب المسافة المقاسة من سرعة الصوت المعروفة بحيث يمكن حساب قيمة المستوى.بما أن درجة الحرارة لها تأثير على سرعة الصوت، يجب أن يقيس المقياس درجة الحرارة لتصحيح سرعة الصوت. هناك العديد من الخيارات لنظام الأربعة أسلاك ، والذي يمكن أن يدعم الاتصالات 4-20mA و RS485 في نفس الوقت.

بالإضافة إلى استهلاك الطاقة المنخفضة، لديهم أيضا مقاومة التآكل ممتازة. في القياس، يتم إرسال موجة الموجات فوق الصوتية النبض من قبل جهاز الاستشعار (المحول) ،و يتم استقبال الموجة الصوتية من قبل نفس جهاز الاستشعار بعد انعكاسها من قبل سطح الكائن، ويتم تحويلها إلى إشارة كهربائية ، ويتم حساب المسافة بين جهاز الاستشعار والجسم المقاس من خلال الوقت بين إطلاق واستقبال موجة الصوت.بما أن مقياس مستوى الموجات فوق الصوتية المضادة للتآكل يعتمد قياس غير اتصال، وسيلة القياس غير محدودة تقريبا، ويمكن استخدامها على نطاق واسع لقياس ارتفاع مختلف السوائل والمواد الصلبة.

وضع العمل المحدد على 2 هو وضع عمل منخفض الطاقة.

كيفية تحقيق مستوى مستوى الموجات فوق الصوتية واستشعار المسافة منخفضة استهلاك الطاقة

1. استخدام أقسام IC منخفضة الطاقة
   نحن نستخدم مكالمات متكاملة جديدة تقريباً حيث أن استهلاك الطاقة يكون عادةً منخفضاً.
2. التحكم في قوة كل دائرة في المستشعر.
   هناك ثلاثة أجزاء من الدائرة في جهاز الاستشعار، الدائرة المرسلة، الدائرة المتلقية والدوائر الأساسية للجهاز.يدرك mcu إدارة استهلاك الطاقة من خلال تمكين التحكم في عمل كل جزء من الدائرة، ومن ثم يتحكم في استهلاك الطاقة.
3. عندما لا تعمل الـ mcu نفسها، فإنها تدخل وضع النوم لتقليل استهلاك الطاقة.

إذا تم تثبيت جهاز الاستشعار عند انخفاض درجة حرارة البيئة إلى أقل من 0 درجة مئوية، يجب أن تفعل بشكل جيد على التدابير الوقائية.يجب أن يكون ثابتًا في منتصف خيط المنزل.
