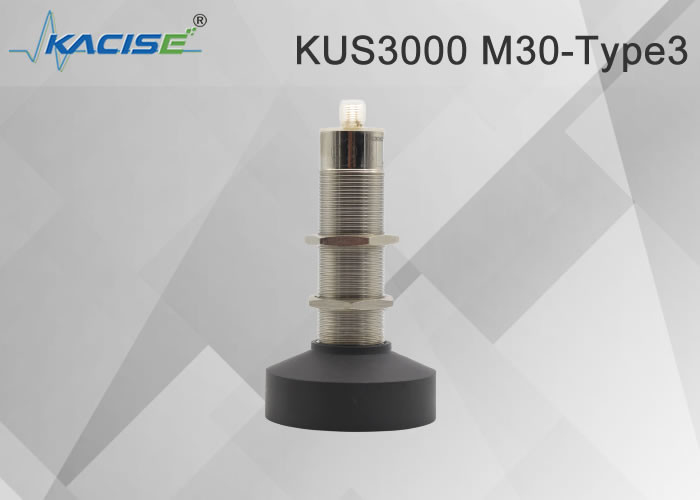

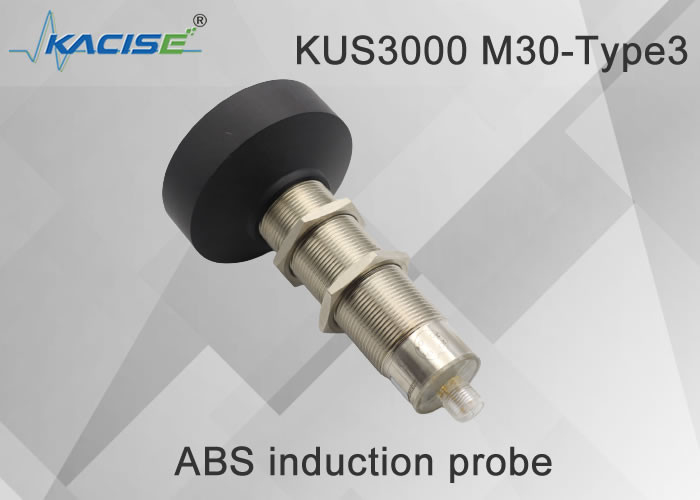

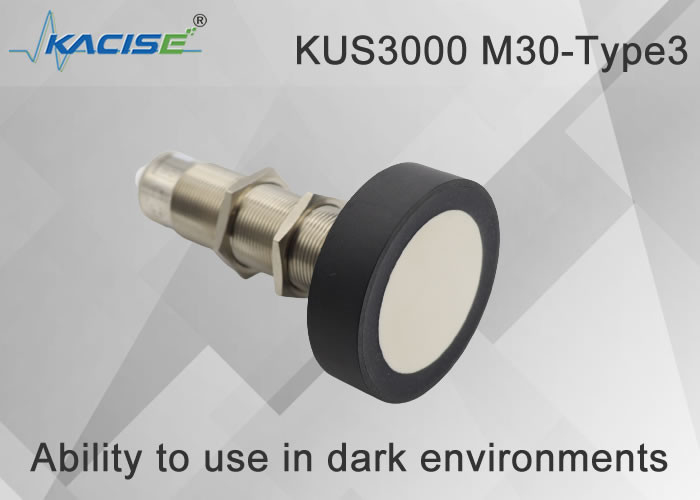

KUS3000 M30-Type3 أصغر محول مستوى بالموجات فوق الصوتية مع مؤشر ومدى واسع
1البنية الأبعاد
الوحدة هي mm
هيكل حجم M30 من النوع 3
2واجهة كهربائية
الملاحظة: هذا المنتج يحتوي على مواصفات للكابلين، وتعليمات توصيل الكابلات من المواصفات هي كما يلي:
| كابل من النوع أ | كابل من النوع ب | ||
| الدبوس1 | البني | الدبوس1 | أصفر |
| دبوس 2 | الأبيض | دبوس 2 | أسود |
| دبوس 3 | الأزرق | دبوس 3 | أحمر |
| دبوس 4 | أسود | دبوس 4 | أخضر |
يستند مزيج الكابلات الافتراضي إلى المواصفات التي تلقاها العميل
3المعلم التقني
| M18 | |
| النطاق |
400... 6500 ملم أو 600-12000 ملم |
| نطاق فاصل قابل للتعديل |
400... 6500 ملم أو 600-12000 ملم |
| النقطة العمياء |
0... 400 ملم أو 0... 600 ملم |
| وقت الاستجابة | حوالي 40 ميس |
ضوء المؤشر
| الضوء الأزرق | الضوء الأزرق يضيء للإشارة إلى أنه يمكن إجراء المعايرة. الأزرق وغيرها من الثوابت يشير إلى أن مصدر الطاقة للمستشعر طبيعي.الضوء الأزرق سيومض خلال 5 دقائق بعد تشغيل الطاقة، مما يشير إلى أن المستخدم يمكنه إجراء تعديل الإخراج والمعايرة. بعد 5 دقائق ، يضيء الضوء الأزرق دائمًا للإشارة إلى أن المستشعر لا يمكن أن يتلقى أمر المعايرة. . |
| ضوء التلو LED | يتم استخدامه للإشارة إلى ما إذا كان يتم اكتشاف الكائن المقاس. خلال مرحلة المعايرة ، يومض الضوء الأصفر للإشارة إلى أن حالة المعايرة الحالية مقفلة ،ويمكن أن يتم تحويلها إلى حالة المعايرة التالية. |
| ضوء LED أحمر |
في حالة العمل العادية، الضوء الأحمر غير مضاء، والضوء الأحمر مضاء للإشارة إلى وجود خطأ. أثناء عملية المعايرة ، يشير الضوء الأحمر المتمدد إلى أن المستشعر يغلق حالة فقدان الصدى الحالية أو حالة اللانهاية ، ويمكن للمستخدم التبديل إلى حالة المعايرة التالية. |
المعلمات الكهربائية
| فولتاج التزويد | 13... 30 فولت DC ، متطلبات الجهد العريض الخاصة يمكن تخصيصها |
| التيار بدون حمولة I0 | ≤ 45 mA |
النماذج الطيفية لـ IOT
| فولتاج التزويد | 3.3-12 DC ، موجة 10٪ SS |
| استهلاك الطاقة I0 | ≤ 15 mA، وضع النوم≤1mA، الاستيقاظ المتسلسل، |
الناتج
| نوع الإخراج |
1 مخرج المفتاح PNP الخروج مفتوح بشكل طبيعي وإغلاق طويل يمكن أن تكون معايرة 2 مخرج المفتاح NPN المخرج مفتوح عادة وإغلاق طويل قابل للبرمجة 3 إنتاج الجهد التناظري 0-10 فولت قابل للبرمجة. 4 انتاج التناظري 4-20mA قابل للبرمجة 5 مخرج RS485 E4 قابل للبرمجة. |
| التيار الزائد | 200 mA ، حماية القطبية العكسية ، حماية الدائرة القصيرة |
| الإعداد الافتراضي |
M18 نقطة التبديل A1: 150mm نقطة التبديل A2: 1000mm M30 نقطة التبديل من النوع 1 A1 200mm نقطة التبديل A2: 2000mm M30 نوع 2 نقطة التبديل A1 300mm نقطة التبديل A2: 4000mm M30 النوع 3 نقطة التبديل A1 500mm نقطة التبديل A2: 6000mm |
| انخفاض فولتاج الخروج | ≤ 2.5 فولت |
| التكرار | ≤ 1٪ |
| مستوى التشغيل والإطفاء f | ≤ 13 هرتز يمكن تخصيص تردد عال |
| نطاق خصائص الهستيريس الافتراضي | 5% من القيمة المحددة، يمكن تخصيص متطلبات خاصة |
| نطاق تعويض الحرارة | -40°C-85°C |
متطلبات الحرارة
| درجة حرارة العمل | -25...70 درجة مئوية ((248...343K) |
| درجة حرارة التخزين | -40...85°C ((233...358K) |
وصف الجزء الميكانيكي
| الاتصال | رابط V1 ((M12 × 1), 4-Pin |
| فئة الحماية | IP65 يمكن تخصيص غيرها |
| مادة القشرة | النحاس المقوى بالنيكل، والبعض الآخر يمكن تخصيصه |
ملاحظة: عندما يكون لمنتج M18 ومنتج M30 مخرج تشبيه 4-20mA ، فإن طريقة توصيل العداد تختلف عن طريقة المنتج 550,600.بما أن محطة الخروج من منتجات M18 و M30 تعمل بواسطة VDDكما هو موضح في الشكل 1 ، يجب توصيل العداد إلى منفذ إمدادات الطاقة. بين محطة الإخراج ومحطة الإخراج ، يظهر مخطط تعليمات الاتصال في الشكل 2:
الشكل 1 مخطط دائرة إمدادات الطاقة الخارجة
الشكل 2 مخطط رسمية لطريقة الاتصال
4معلومات الطلب
| كوس | أنواع | الناتج | النطاق | وصف | |
| M18 | محفظة M18 ، أقصى نطاق قياس هو 1 متر | ||||
| M30-Type1 | M30 الحد الأقصى لمدى القياس هو 2 متر | ||||
| M30-Type2 | M30 الحد الأقصى لمدى القياس هو 3 متر | ||||
| طراز M303 | M30 أقصى نطاق قياس هو 6 أمتار، 8 أمتار يمكن تخصيصها | ||||
| مخصصة | تدعم Shell تخصيص المستخدم | ||||
| الـ NPN | الناتج كNPN | ||||
| PNP | الناتج باعتباره PNP | ||||
| 10صوت خارج | الخروج هو 0-10V التناظرية، متطلبات إمدادات الطاقة أكبر من 11V | ||||
| 5Vout | الخروج هو 0-5V التناظرية، متطلبات إمدادات الطاقة أكبر من 6V | ||||
| خارج | الخروج التناظري 4-20mA | ||||
| RS485 | المخرج هو بروتوكول RS485 Modbus، يرجى الرجوع إلى دليل واجهة البرنامج لوصف محدد. | ||||
| ملم XXX | العميل يحدد الفاصل الخطي أو فترة التبديل، والتي يمكن تعيينها في المصنع | ||||
| كوس | M30 | RS485 | 6000ملم | ||
