مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KUM-A
ملحوظة: معلومات النطاق مهمة جدًا

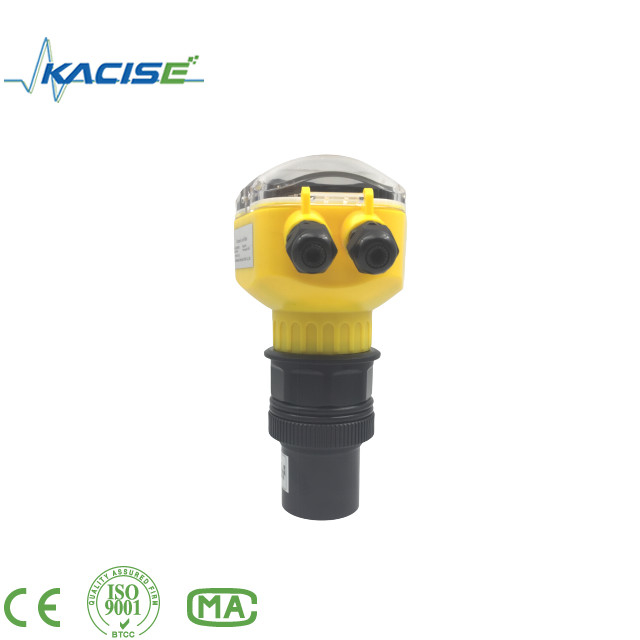

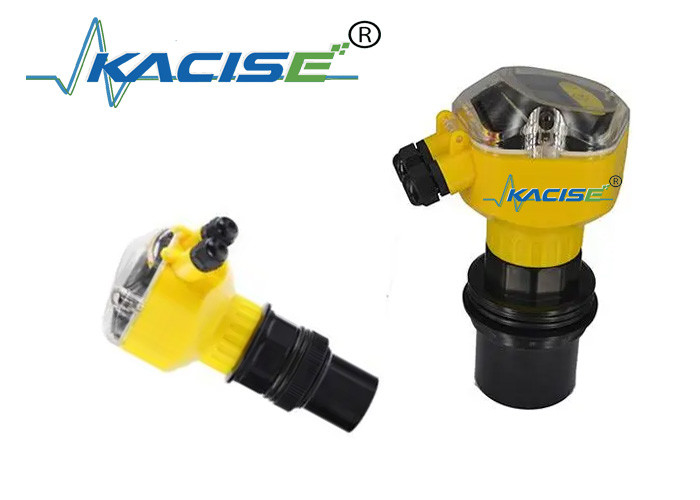

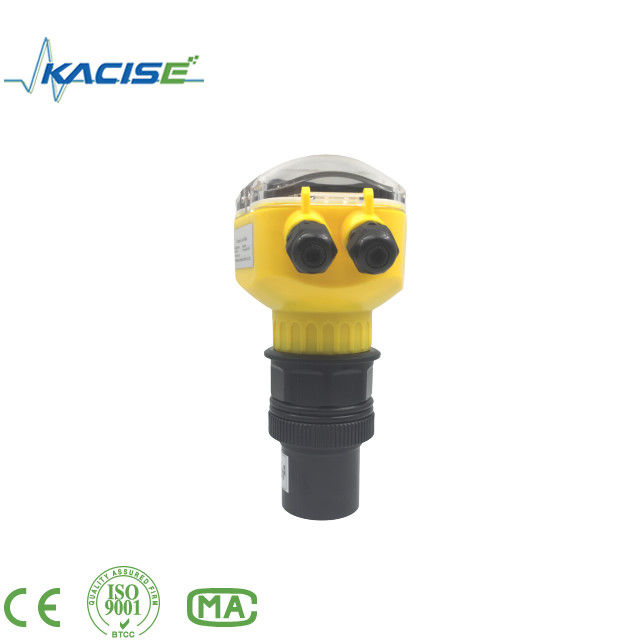

يعد مقياس مستوى الموجات فوق الصوتية المتكامل مقياسًا رقميًا متميزًا لمستوى المياه. إنه مصمم لتوفير قياسات دقيقة في الأحواض والتطبيقات المماثلة. يجمع هذا الجهاز بين تقنية الموجات فوق الصوتية المتقدمة وميزات العرض والتحكم الرقمية. فهو يوفر بيانات موثوقة ودقيقة، مما يتيح الإدارة الفعالة والتحكم في مستويات المياه في بيئات متنوعة.
| المعلمة | نوع مدمج | نوع الانقسام |
| يتراوح | 5 م، 10 م، 15 م، 20 م، 30 م، 40 م، 50 م، 60 م | 5 م، 10 م، 15 م، 20 م، 30 م، 40 م، 50 م، 60 م |
| دقة | 0.5%~1% | |
| دقة | 3 مللي متر أو 0.1% (الأكبر فعال) | |
| عرض | شاشات الكريستال السائل الإنجليزية | شاشات الكريستال السائل الإنجليزية |
| الإخراج التناظري |
4 سلك 4 ~ 20mA/510Ω تحميل 2 سلك 4 ~ 20mA/250Ω تحميل |
حمل 4~20 مللي أمبير/510 أوم |
| تتابع الإخراج | اتجاهين تيار متردد 250 فولت/5 أمبير أو تيار مستمر 30 فولت/5 أمبير، قابل للبرمجة (اختياري) | 2 أو 4 اتجاهات تيار متردد 250 فولت/ (رقم: 10 أمبير، NC: 6 أمبير) أو تيار مستمر 24 فولت/ 10 أمبير، قابلة للبرمجة (اختياري) |
| مزود الطاقة |
24VDC (الافتراضي) 220 فولت تيار متردد+15% عند 50 هرتز 12 فولت تيار مستمر بطارية |
24VDC 120 مللي أمبير (افتراضي) 220 فولت تيار متردد+15% عند 50 هرتز 12 فولت تيار مستمر بطارية |
| درجة حرارة البيئة |
أداة العرض -20～+60 درجة مئوية، محول الطاقة -20～+80 درجة مئوية |
أداة العرض -20～+60 درجة مئوية، محول الطاقة -20～+80 درجة مئوية |
| تواصل | RS485، RS232 (اختياري) | |
| بروتوكول | مودبوس-RTU | |
| حماية | أداة العرض IP66، محول الطاقة IP68 | |
| كابل محول | لا |
الافتراضي 10 م الأعلى. يمكن طلب 100 متر (في حالة عدم وجود تداخل كهرومغناطيسي) |

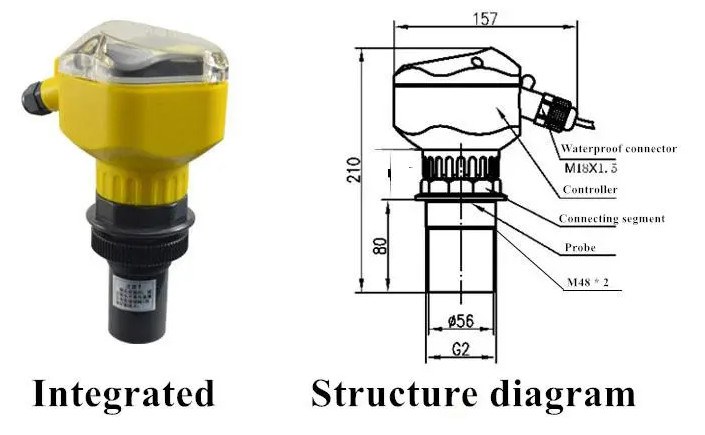

| تركيب محول | وفقا للمدى ومحول الطاقة | وفقا للمدى ومحول الطاقة |
| استهلاك الطاقة |
القوة المحددة للنوع المقسم هي كما يلي: مع خرج مللي أمبير فقط، يكون 1.5 وات/24 فولت (قياسي)؛ مع مخرج RS485 فقط، يكون 0.9 وات/24 فولت (اختياري)؛ مع كل من خرج RS485 وmA، يكون 1.6 وات/24 فولت (اختياري)؛ أضف مرحلتين، يتم زيادة الطاقة بمقدار 0.8 وات/24 فولت (اختياري)؛ قوة النوع المنفصل 220VAC هي 5W/220VAC. القوة المحددة للأداة المدمجة ذات الأربعة أسلاك هي كما يلي: مع خرج مللي أمبير فقط، يكون 1 وات/24 فولت (قياسي)؛ مع مخرج RS485 فقط، يكون 0.6 وات/24 فولت (اختياري)؛ مع كل من خرج RS485 وmA، يكون 1.1 وات/24 فولت (اختياري)؛ أضف مرحلتين، يتم زيادة الطاقة بمقدار 1 وات/24 فولت (اختياري)؛ قوة أداة 220VAC المدمجة بأربعة أسلاك هي 5W / 220VAC. ترتبط طاقة إخراج الأداة المدمجة بسلكين 24 فولت والقيمة الحالية لإخراج الأداة: (4mA/0.096W-20mA/0.48W) |
|
| كوم-أ | ||||||
| نطاق القياس | ||||||
| أ | 5 م | |||||
| ب | 10 م | |||||
| ج | 15 م | |||||
| د | 20 م | |||||
| ه | 30 م | |||||
| ف | 40 م | |||||
| ز | 50 م | |||||
| ح | 60 م | |||||
| إشارة الإخراج | ||||||
| أ | 4-20 مللي أمبير | |||||
| دقة | ||||||
| 0.5 | 0.5% | |||||
| 1.0 | 1% | |||||
| مزود الطاقة | ||||||
| أ | 24 فولت تيار مستمر | |||||
| ب | 11 ~ 30 فولت تيار مستمر | |||||
| نوع المسبار | ||||||
| أ | PVDF | |||||
| ب | سبائك الألومنيوم | |||||
| ج | ABS | |||||
| د | الفولاذ المقاوم للصدأ 316L | |||||
| ه | تفلون | |||||
| ف | سبائك التيتانيوم | |||||
| وصف الخطأ | سبب المشكلة | حل |
| لا يتم عرض العداد، لا يعمل | مصدر طاقة خاطئ، أسلاك خاطئة | تحقق مما إذا كان مصدر الطاقة DC24v صحيحًا تحقق مما إذا كانت الأسلاك صحيحة |
| الجهاز به شاشة ولا يعمل |
1. مقياس المستوى غير متوافق مع مستوى السائل أو مستوى المادة 2. يتقلب مستوى السائل بشكل كبير 3. سطح المادة غير مستوي للغاية 4. يحتوي السطح السائل على طبقة رغوية أكثر سمكًا 5. الجزء السفلي من الحاوية ليس مسطحًا بعد إفراغ السائل وإفراغ المادة 6. خارج نطاق القياس |
1. اضبط اتجاه محاذاة مقياس المستوى، واستخدم ميزان الروح لمعايرة وإضافة أنبوب بلاستيكي إلى الحاوية 2. استخدم مقياس مستوى بنطاق أكبر 3. استخدم مقياس مستوى بنطاق أكبر أو طرق قياس أخرى 4. استئناف العمل بشكل طبيعي بعد إضافة السائل أو المادة 5. استخدم مقياس مستوى بنطاق أكبر |
| شاشة عرض الأدوات غير مستقرة أو أن القيمة المقاسة بها انحراف كبير |
1. يدخل مستوى المادة إلى النقطة العمياء 2. قيمة قياس المسافة أكبر من ارتفاع التثبيت 3. هناك تداخل كهرومغناطيسي قوي 4. الأجسام التي تحجب الموجات الصوتية 5. يتم تحضير شفة معدنية على مقياس المستوى 6. السطح أو الجانب المنبعث من المسبار ملامس للمعدن |
1. ارفع مقياس المستوى أو امنع المستوى من الارتفاع أكثر من اللازم 2. قم بتعديل ارتفاع التثبيت إلى القيمة الصحيحة 3. يجب توصيل الجهاز بالأرض، وحماية مقياس المستوى 4. قم بتغيير موضع التثبيت أو أضف الأنابيب البلاستيكية 5. قم بالتبديل إلى الشفاه البلاستيكية 6. استخدم الوسادات المطاطية للعزل عن المعدن |
بالنسبة للحاوية التي تحتوي على منفذ التثبيت أو المسبار الموجود في الأنبوب الدائري، يجب أن يكون طول وصلة الحافة لحاوية قياس المستوى من النوع 4 م و6 م و8 م أقل من 400 مم، ويجب أن يكون طول حاوية قياس المستوى 12 م أقل من 400 مم.
يجب أن تبرز مجسات استشعار المستوى 150 مم، 15 م، 20 م، 30 م من منفذ التثبيت.
