Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KUM-A
فيديو
فيديو
ملاحظة: معلومات النطاق مهمة جدا

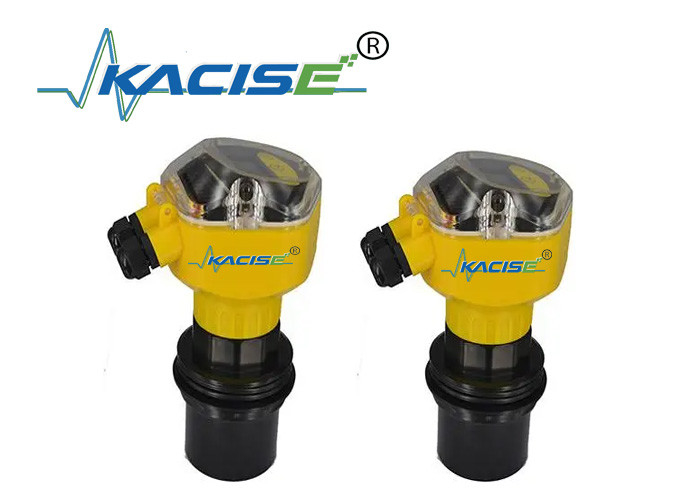

مقياس المستوى بالموجات فوق الصوتية KUM-A هو مقياس مستوى غير اتصال وفعال من حيث التكلفة مع موثوقية عالية ودقة عالية وسهولة التثبيت.لا يجب أن يلامس الوسيط ويمكنه تلبية متطلبات القياس لمعظم التطبيقات.
الخصائص التقنية:

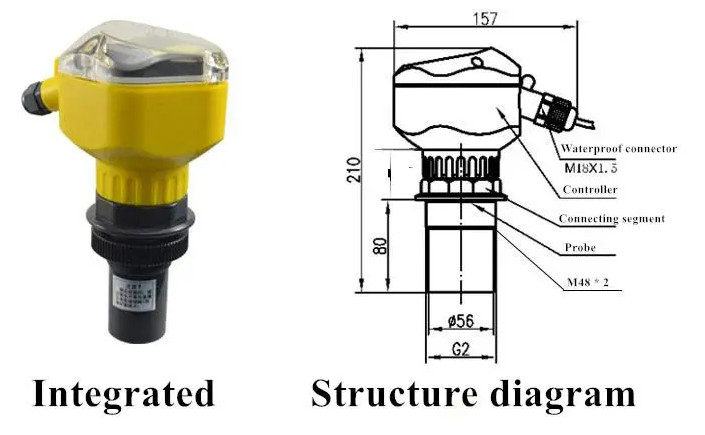

الهيكل:
المواصفات التقنية:
| المواصفات | القيمة |
| الضغط الجهد | 5 أمتار، 10 أمتار، 15 أمتار، 20 أمتار، 30 أمتار، 40 أمتار، 50 أمتار، 60 م |
| الدقة | 00.5%، 1.0% |
| العرض | شاشة LCD |
| درجة الحرارة المحيطة | أداة العرض: 20°C+60°C المحول-20 ′′+80°C |
| متوسطة | السائل والصلب |
| الخروج التناظري | 4-20mA |
| الخروج الرقمي | RS485، RS232 (كلاهما اختياري) |
| إمدادات الطاقة | 24Vdc |
| درجة الحماية | أداة العرض IP65، المحول IP68 |
| نوع المسبار | PVDF ، سبيكة الألومنيوم ، ABS ، الفولاذ المقاوم للصدأ 316L ، تيفلون ، سبيكة التيتانيوم |
اختيار النموذج
| كوم-أ | ||||||
| نطاق القياس | ||||||
| أ | 5 م | |||||
| ب | 10 م | |||||
| ج | 15 متر | |||||
| د | 20 متر | |||||
| E | 30 متر | |||||
| F | 40 متر | |||||
| G | 50 متر | |||||
| هـ | 60 متر | |||||
| إشارة الخروج | ||||||
| أ | 4-20mA | |||||
| الدقة | ||||||
| 0.5 | 0.5٪ | |||||
| 1.0 | 1% | |||||
| إمدادات الطاقة | ||||||
| أ | 24Vdc | |||||
| ب | 11 ~ 30Vdc | |||||
| نوع المسبار | ||||||
| أ | PVDF | |||||
| ب | سبيكة الألومنيوم | |||||
| ج | الـ ABS | |||||
| د | الفولاذ المقاوم للصدأ 316L | |||||
| E | تيفلون | |||||
| F | سبيكة التيتانيوم | |||||
التطبيقات والتركيبات:
حوض السباحة مقياس مستوى بالموجات فوق الصوتية يتحكم تلقائيا مضخة المياه
المشاكل والحلول الشائعة إرشادات أثناء التثبيت
| وصف الخطأ | سبب الإصدار | الحل |
| لا يظهر العداد، لا يعمل | إمدادات كهرباء خاطئة سلك خاطئ | تحقق مما إذا كان مصدر الطاقة DC24v هو الصحيح تحقق مما إذا كان الأسلاك هي الصحيحة |
| الجهاز لديه عرض، لا يعمل | 1- مقياس المستوى غير متوافق مع مستوى السائل أو مستوى المواد 2مستوى السائل يتقلب كثيراً 3سطح المادة غير متساوٍ للغاية 4السطح السائل لديه طبقة رغوة سميكة 5قاع الحاوية ليس مسطحا بعد إفراغ السائل وإفراغ المادة 6خارج نطاق القياس |
1. ضبط اتجاه محاذاة مقياس المستوى، واستخدام مستوى الروح لمعايرة وإضافة أنبوب بلاستيكي إلى الحاوية 2استخدم مقياس مستوى بمدى أكبر 3استخدام مقياس مستوى بمدى أكبر أو أساليب قياس أخرى 4. بالطبع استئناف العمل بعد إضافة السائل أو المواد 5استخدم مقياس مستوى بمدى أكبر |
| إنّ شاشة العداد غير مستقرة أو أنّ القيمة المقاسة لها انحراف كبير. | 1مستوى المادة يدخل النقطة العمياء 2قيمة قياس المسافة أكبر من ارتفاع التثبيت 3هناك تداخلات كهرومغناطيسية قوية 4الأشياء التي تمنع موجات الصوت 5. يتم إعداد شراع معدني على مقياس المستوى 6سطح الإصدار أو جانب المسبار يتلامس مع المعدن |
1. رفع مقياس المستوى أو منع مستوى من أن تكون عالية جدا 2. تعديل ارتفاع التثبيت إلى القيمة الصحيحة 3يجب أن يكون الجهاز متصلًا بالأرض ، ويحمي مقياس المستوى 4. تغيير موقع التثبيت أو إضافة أنابيب البلاستيك 5. أبدل إلى شرائح بلاستيكية 6استخدمي وسائد مطاطية لتعزيلها من المعدن |
بالنسبة للحاوية مع منفذ التثبيت أو المسبار الموضع في الأنابيب المستديرة ، يجب أن يكون طول اتصال الفلنجة لحاوية مقاس المستوى من نوع 4m و 6m و 8m أقل من 400mm ،ويجب أن يكون طول حاوية مقاس المستوى 12m أقل من 400mm.
يجب أن تبرز أجهزة استشعار مستوى 150 ملم، 15 م، 20 م، 30 م من منفذ التثبيت.
