Place of Origin:
China
اسم العلامة التجارية:
Kacise
Model Number:
KUS630D
فيديو
فيديو
فيديو
فيديو
مسبار بالموجات فوق الصوتية عالي التردد، مصمم لمجموعة متنوعة من القياسات الصلبة والسائلة، مع مسبار درجة حرارة مدمج.
الوحدة في الرسم البياني هي مم
| ترتيب الخط | لون | تعريف |
|---|---|---|
| 1 | أحمر | القوة إيجابية |
| 2 | أسود | أرض عودة الطاقة |
| 3 | أصفر | الإخراج التناظري، خرج الجهد، إخراج مفتاح الإخراج الحالي |
| 4 | أزرق | RS485 A+ أو uart TXD |
| 5 | أخضر | RS485 B- أو uart RXD |
| لون الكابل | ترتيب الخط | يصف | ملاحظة |
|---|---|---|---|
| أحمر | 1 | مدعوم من | 3.3 فولت-30 فولت مدخلات الجهد واسعة |
| أسود | 2 | أرض | |
| أصفر | 3 | تبديل الإخراج | محطة التبديل، سعة الحمل 1A 60V، تدعم ما يصل إلى مخرجين للمفاتيح مع منطق مستقل، المحطتان هما جهات الاتصال للمفتاح، ولا تميز بين الأقطاب الإيجابية والسلبية، ويمكن توصيلهما حسب الرغبة. |
| أبيض | 4 | تبديل الإخراج | |
| بني | 4 | RS485A + | |
| أخضر | 5 | RS485B- |
| الموديل: KUS630 | |

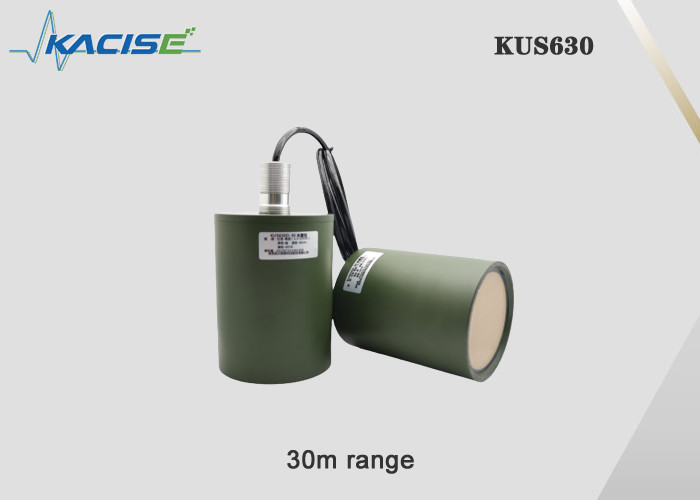

| نطاق القياس | 1م...30م |
| نقطة عمياء | 0 ... 1 م (منطقة العمل غير المستقرة تقع ضمن 0.6 م، لا ينصح بالعمل في هذا النطاق)؛ يمكن تحقيق الحد الأدنى من إصدار المنطقة العمياء وهو 0.3 م، وهو ما يحتاج إلى تخصيص. |
| جهد الإمداد | 3.3 ... 24 فولت تيار مستمر ، تموج 10٪ SS |
| العمل الحالي | ≥ 45 مللي أمبير (أسرع سرعة قياس) |
| إشارة الإخراج | 1: إخراج تناظري قابل للبرمجة 0-10 فولت. |
| دقة القياس | ≥1% |
| تعويض درجة الحرارة | نعم |
ظروف العمل
| درجة حرارة العمل | -25...70 درجة مئوية (248...343 كيلو) |
| درجة حرارة التخزين | -40...85 درجة مئوية (233...358 كيلو) |
تعليمات أخرى
| توصيل كهربائي | كابل 5 النواة (إخراج تناظري)، كابل 6 النواة (إخراج التبديل) ； |

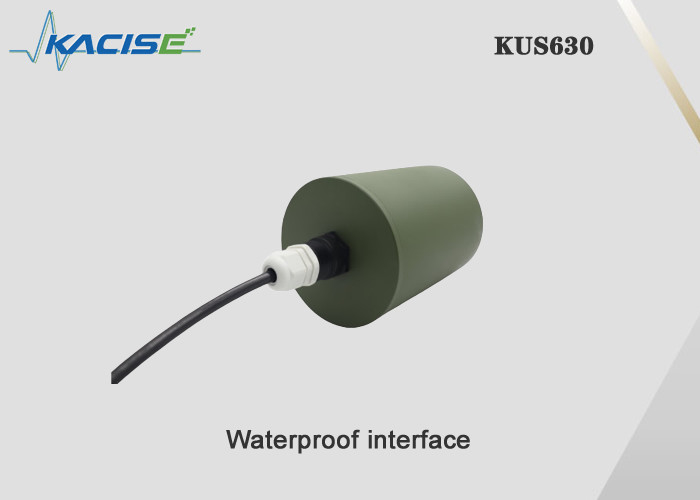

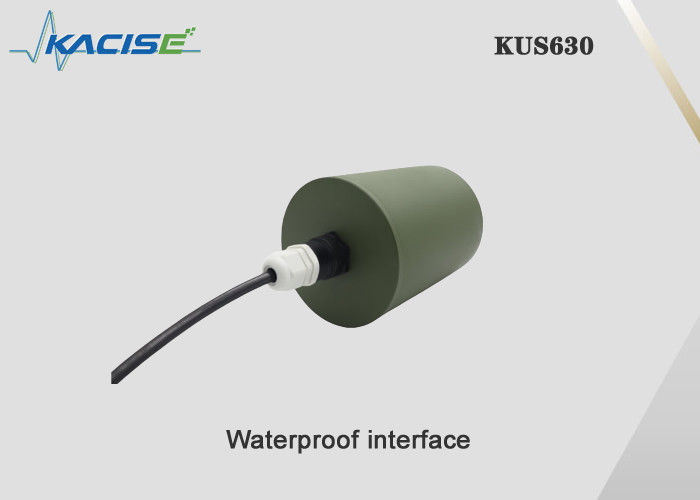

| فئة الحماية | IP68 |

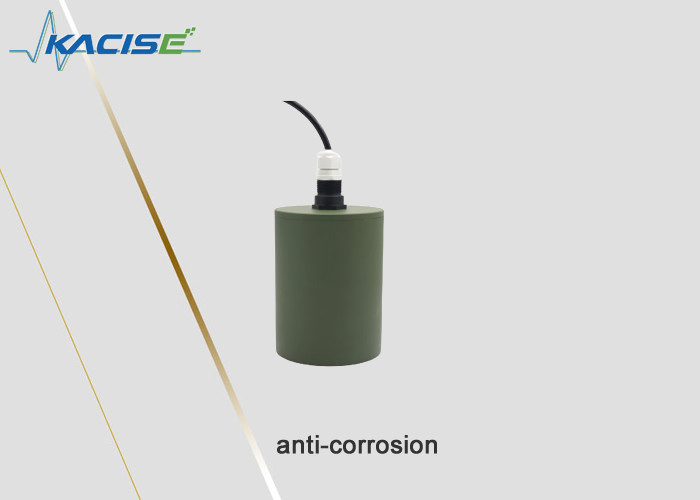

| مادة القشرة | PVDF |
غرف التفتيش، خزانات مياه المصانع، الخزانات، الهندسة البلدية، مياه الصنبور، معالجة مياه الصرف الصحي، الحفاظ على المياه والطاقة الكهرومائية، الحديد والصلب، مناجم الفحم، الكهرباء، البتروكيماويات، الأنهار والبحيرات الحضرية، النقل وصناعات تجهيز الأغذية.

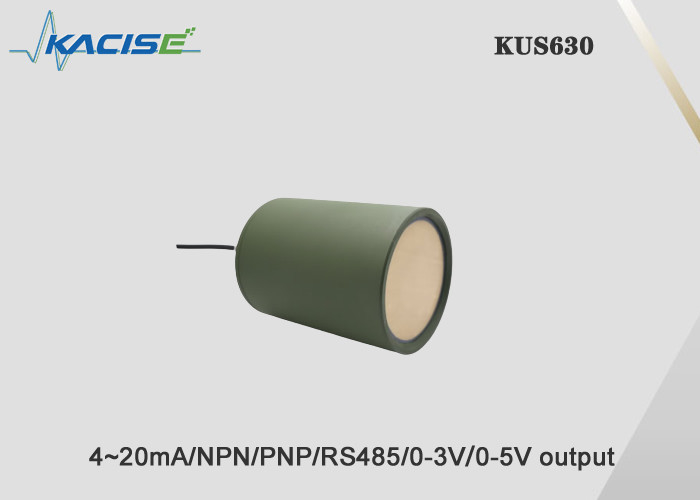

| كو | نموذج | الإخراج | يتراوح | يصف |
|---|---|---|---|---|
| 630 د | دعم التخصيص | |||
| مصنوع بطريقة مخصصة | ||||
| 0-10 فولت | إخراج تناظري 0-10 فولت | |||
| 0-5 فولت | إخراج تناظري 0-5 فولت | |||
| 0-3 فولت | إخراج تناظري 0-3 فولت | |||
| 4-20 مللي أمبير | إخراج تناظري 4-20 مللي أمبير | |||
| جنوب غرب | تبديل الإخراج | |||
| أوارت | Uart بروتوكول الإخراج التسلسلي MODBUS RTU | |||
| RS485 | بروتوكول إخراج RS485 MODBUS RTU | |||
| XXX ملم | XXX مم يعني أقصى مسافة للقياس | |||
| كو | 550 | RS485 | 10000 ملم | |
KUS630D مقياس المستوى بالموجات فوق الصوتية هو مقياس مستوى مصمم بمبدأ النطاق بالموجات فوق الصوتية الذي يدمج المستشعر والوحدة الإلكترونية، والذي يمكنه قياس مستوى المواد بشكل فعال في الحاويات المفتوحة أو المغلقة. يستخدم المستشعر مادة PVDF، لذلك يمكن استخدامه على نطاق واسع في مختلف المجالات الصناعية.
