Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
KEF-J1

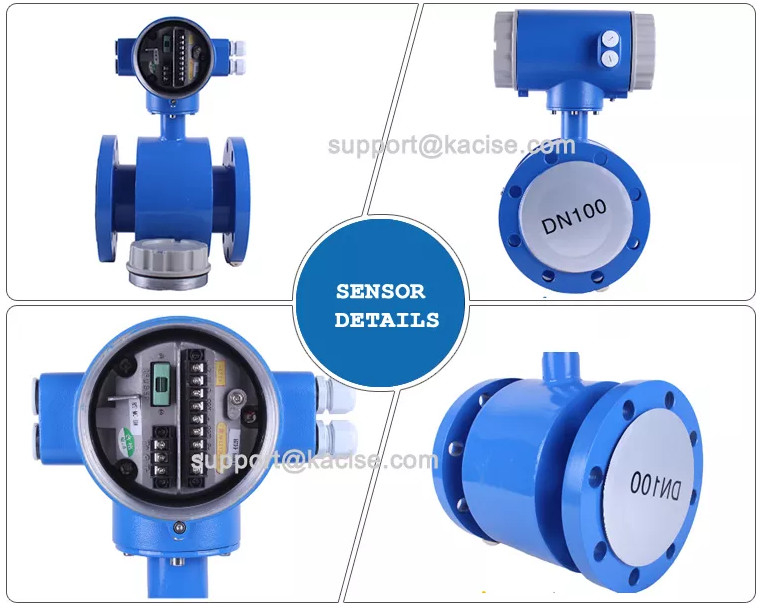

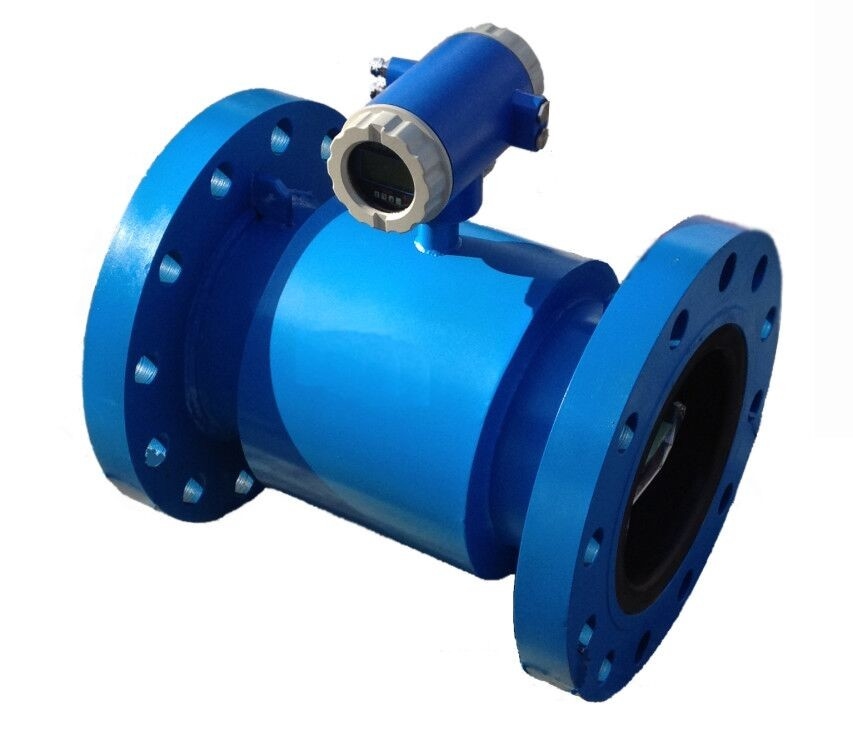

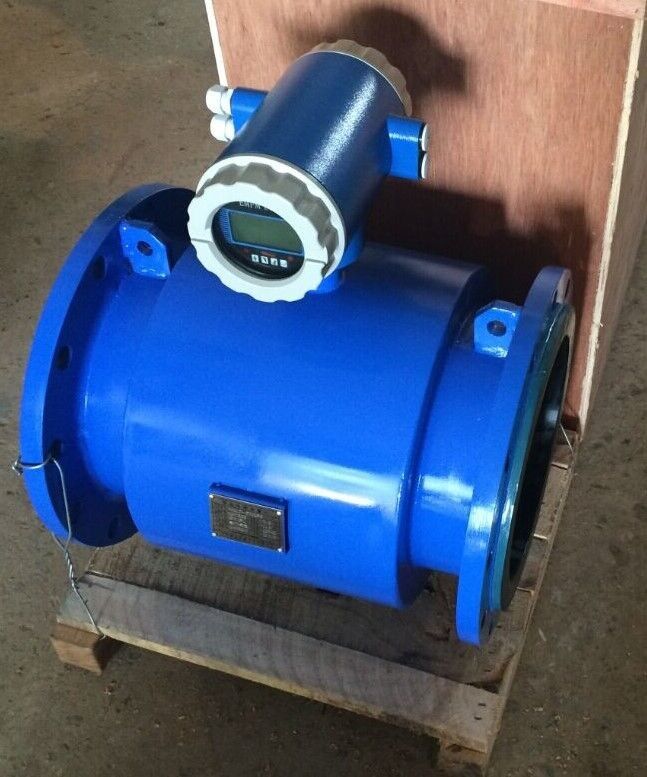

مقياس التدفق الكهرومغناطيسي هو نوع من الأدوات الحثية التي صممها قانون فاراداي للحث الكهرومغناطيسي لقياس تدفق الوسائط الموصلة في الأنبوب. إنها تعتمد تكنولوجيا إدخال شريحة واحدة لتحقيق الإثارة الرقمية وتستخدم ناقل المجال المحلي CAN.

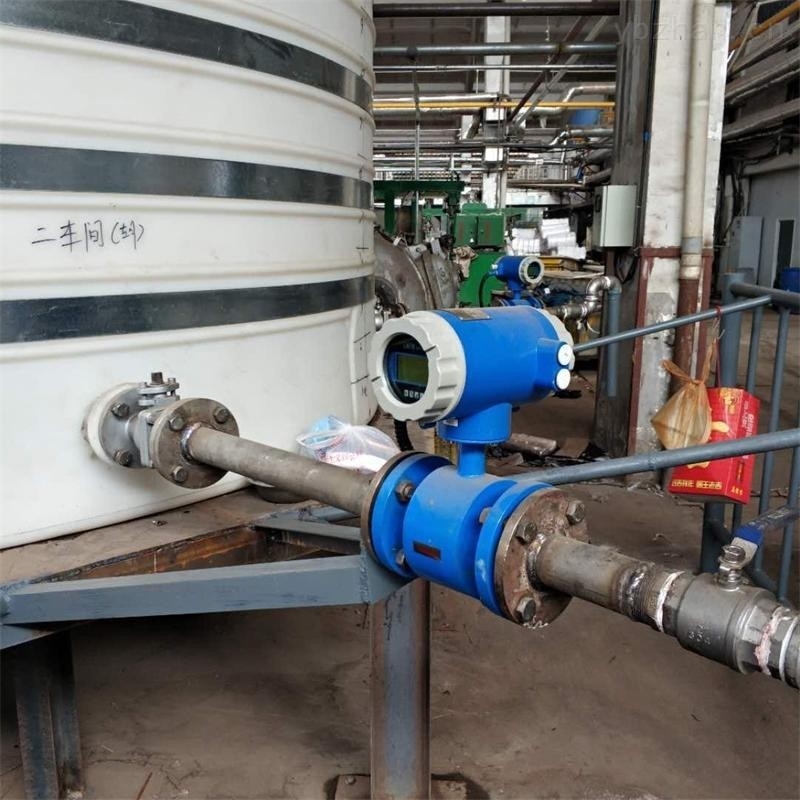

يمكن لمقياس التدفق الكهرومغناطيسي تحقيق إشارة محلية وإخراج إشارة تيار كهربائي تبلغ 4-20 مللي أمبير والتي يمكن استخدامها للتسجيل والضبط والتحكم. تستخدم أجهزة قياس التدفق الكهرومغناطيسي على نطاق واسع في القطاعات الصناعية مثل الصناعة الكيميائية وحماية البيئة والمعادن والأدوية وصناعة الورق وإمدادات المياه وإزالتها وما إلى ذلك.
إلى جانب قياس تدفق مقياس التدفق الكهرومغناطيسي السائل الموصل العام، يمكن قياس تدفق السائل المختلط السائل والصلب والسوائل عالية اللزوجة والملح والحمض القوي والقلويات القوية.
| مبدأ القياس | قانون فاراداي |
| نطاق التطبيق | السوائل الموصلة للكهرباء |
| القيمة المقاسة | |
| القيمة المقاسة الأولية | سرعة التدفق |
| القيمة المقاسة الثانوية | تدفق الحجم |
| سمات | مستشعر ملحوم بالكامل ولا يحتاج إلى صيانة |
| نسخة شفة مع أنبوب تدفق كامل التجويف | |
| معيار وكذلك ارتفاع معدلات الضغط | |
| يتراوح القطر الكبير من DN15 إلى 3000 مع بطانات متينة معتمدة لمياه الشرب | |
| أطوال الإدراج الخاصة بالصناعة | |
| البناء المعياري | يتكون نظام القياس من مستشعر التدفق ومحول الإشارة. وهي متوفرة كنسخة مدمجة ومنفصلة |
| نسخة مدمجة | مع محول 511B: طاقة من 110 إلى 240 فولت تيار متردد |
| مع محول 521B: طاقة تيار مستمر 18 ~ 36 فولت | |
| مع W800L/W800W: طاقة البطارية | |
| النسخة البعيدة |
إصدار مثبت على الحائط مع محول 211B (110 ~ 240Vac أو 221B محول 18 ~ 36V DC |
| مع محول W800F: طاقة البطارية | |
| نطاق القياس | -12...+12 م/ث /-40...+40 قدم/ث |
| الشروط المرجعية | ظروف التدفق مشابهة لـ EN 29104 |
| الوسط: الماء | |
| الموصلية الكهربائية: ≥300μs/سم | |
| درجة الحرارة: +10~+30 درجة مئوية/+50~+80 درجة فهرنهايت |
| مجموعة المدخل: ≥5DN | |
| ضغط التشغيل: 1Bar/14.5psig | |
| دقة مقياس التدفق | المعيار: 0.5% من المعدل |
| اختياري: 0.2% من المعدل |
| تهmpeصطبيعة | |
| درجة حرارة العملية | بطانة مطاطية صلبة: -5~+60 درجة مئوية |
| بطانة من مادة البولي بروبيلين: -5~+90 درجة مئوية | |
| بطانة PTEF: -5~+120 درجة مئوية | |
| درجة الحرارة المحيطة | قياسي (مع غلاف محول الألومنيوم) |
|
-20~+60 درجة مئوية (يحمي الكهرباء من التسخين الذاتي مع درجة حرارة محيطة أعلى من 55 درجة مئوية |
|
| درجة حرارة ستروج | -20~70 درجة مئوية |
| قبلقبالتأكيد | |
| إن 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| ضغوط أخرى عند الطلب | |
| طول إدخال ISO | اختياري لـ DN15~600 |
| أسم B16.5 | 1 ~ 24 بوصة: 150 رطلًا من الترددات اللاسلكية |
| ضغوط أخرى عند الطلب | |
| جيس | DN10~1000/ 2~40 بوصة: 10 كيلو |
| ضغوط أخرى عند الطلب | |
| انخفاض الضغط | لا يكاد يذكر |
| الإنفلونزاأناد | |
| الحالة البدنية | السوائل الموصلة |
| الموصلية الكهربائية | ≥5μs/سم |
| محتوى الغاز المسموح به (الحجم) | ≥5% |
| المحتوى الصلب المسموح به | ≥70% |
| تثبيت | احرص على أن يكون مستشعر التدفق ممتلئًا دائمًا بالكامل |
| للحصول على معلومات تفصيلية، راجع الفصل "تنبيهات التثبيت" | |
| اتجاه التدفق | إلى الأمام والعكس |
| يشير السهم الموجود على مستشعر التدفق إلى اتجاه التدفق الإيجابي | |
| تشغيل المدخل | ≥5 DN |
| تشغيل المخرج | ≥2 الاسم المميز |
| شفة | |
| EN1092-1 | DN25~3000 في PN6~40 |
| ASME | 1 ~ 120 بوصة في 150 رطلًا من الترددات اللاسلكية |
| جيس | 25 ~ 1000 في 10 ~ 20 كيلو |
| تصميم سطح الحشية | الترددات اللاسلكية |
| أحجام أخرى أو تقييمات الضغط عند الطلب | |
| رمز لاحقة النموذج | وصف | ||||||||||
| جي اكسإي إف إم 3000 | -1200 | -كوم | -4 مللي أمبير | -هارت | -DC | - نقطة | -تفلون1 | -GR | -D1400 | -Exd IIC T6 جيجابايت | |
| القطر | -XXXX | أربعة أرقام رقمية: على سبيل المثال: 0010: 10 مم: 0015: 15 مم 0100: 100 مم 1000: 1000 مم | |||||||||
| الارسال | -كوم | نوع مدمج | |||||||||
| -ريم | النوع البعيد | ||||||||||
| -بات | نوع مصدر طاقة البطارية | ||||||||||
| -برو | نوع التحكم في العملية | ||||||||||
| مخرج الإشارة | -ن | لا يوجد إخراج | |||||||||
| -4 مللي أمبير | 4-20 مللي أمبير | ||||||||||
| -بول | نبض 1 ~ 5 كيلو هرتز | ||||||||||
| -4بول | 4 ~ 20 مللي أمبير / 1 ~ 5 كيلو هرتز | ||||||||||
| تواصل | -ن | لا يوجد اتصال | |||||||||
| -هارت | هارت | ||||||||||
| -MOD | مودبوس-RTU | ||||||||||
| -برو | بروفيبوس | ||||||||||
| -جي بي آر إس | شبكة جي بي آر إس | ||||||||||
| -سى دى ام ايه | شبكة سى دى ام ايه | ||||||||||
| -WHRT | هارت اللاسلكية | ||||||||||
| -آخر | أمر خاص | ||||||||||
| مزود الطاقة | -AC | 85 فولت ~ 250 فولت تيار متردد @ 46 ~ 63 هرتز 20 واط الاسمية |
|||||||||
| -DC | 20 ~ 36VDC الاسمية 20W | ||||||||||
| -بات | إمدادات طاقة البطارية | ||||||||||
| -بات+ | بطارية + 12Vdc مصدر طاقة مزدوج | ||||||||||
| آخر | طلب خاص | ||||||||||
| المواد الكهربائية | -316 لتر | الفولاذ المقاوم للصدأ 316L | |||||||||
| -هاس ب | هاستيلوي ب | ||||||||||
| -هاس | هاستيلوي C276 | ||||||||||
| - نقطة | البلاتين | ||||||||||
| -تا | التنتالوم | ||||||||||
| -تي | التيتانيوم | ||||||||||
| -مرحاض | كربيد الولفرام | ||||||||||
| مادة بطانة | -فرك1 | النيوبرين (-20-60 درجة مئوية) | |||||||||
| -فرك2 | النيوبرين (-20-90 درجة مئوية) | ||||||||||
| -Tef1 | بولي تترافلوروإيثيلين (-30-120 درجة مئوية) | ||||||||||
| -Tef2 | بولي تترافلوروإيثيلين (-20-160 درجة مئوية) | ||||||||||
| -ص | مادة البولي يوريثين | ||||||||||
| -ففمق | ففمق | ||||||||||
| -PFA | DFA | ||||||||||
| -ETFE | الإيثيلين رباعي فلورو إيثيلين | ||||||||||
| حلقة التأريض | -ن | لا يوجد حلقة التأريض | |||||||||
| -GR | حلقة التأريض | ||||||||||
| -جي | قطب التأريض | ||||||||||
| سمة اتصال الجزء الرطب | -DXX | DXX: D06، D10، D16، D25، D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16؛ D25: DIN PN25 D40: DIN PN40 إلخ |
|||||||||
| -الفأس | الفأس: A1، A3، A6 A1: ANSI 150#؛ A3: ANSI 300# A6: ANSI 600# | ||||||||||
| -جكس | JX: J1، J2، J3 J1: JIS10K؛ J2: جيس 20 كيلو؛ J3: جيس 30 كيلو |
||||||||||
| -WF | وصلة الرقاقة (متوفرة لمقياس التدفق DN2.5؛ DN6) مادة الجسم: الفولاذ المقاوم للصدأ | ||||||||||
| -TR | مشبك ثلاثي للنوع الصحي (مادة الجسم: الفولاذ المقاوم للصدأ) | ||||||||||
| درجة مقاومة للانفجار | -Exd IIC T6 جيجابايت | إكسد إيك T6 جيجابايت | |||||||||
| -ن | لا تحتاج | ||||||||||
