Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
KEF-J1

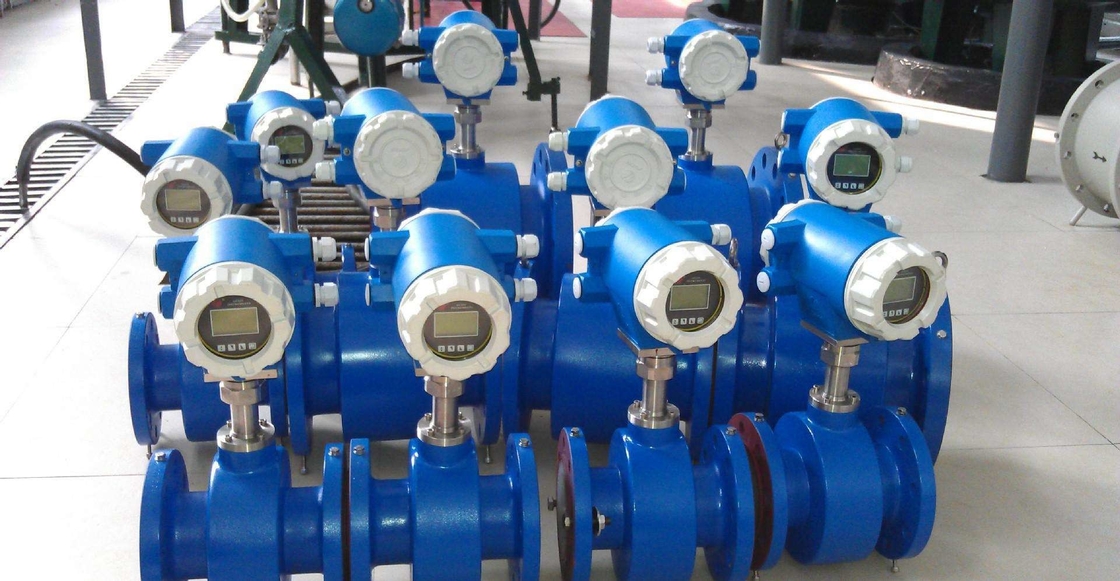

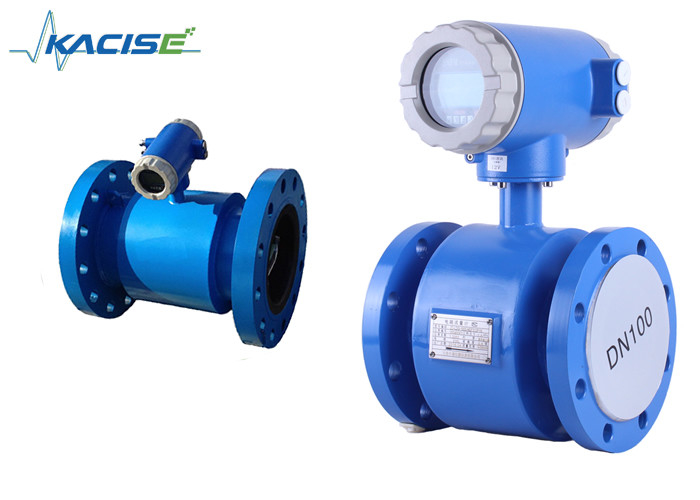

مقياس التدفق الكهرومغناطيسي هو نوع من أدوات الحث المصممة بموجب قانون فاراداي للحث الكهرومغناطيسي لقياس تدفق الوسائط الموصلة في الأنابيب.انها تتبنى تكنولوجيا إدراج رقاقة واحدة لتحقيق الإثارة الرقمية وتستخدم CAN محلية الحقل الحافلة.
يمكن لمقياس التدفق الكهرومغناطيسي أن يدرك الإشارة المحلية وإخراج إشارة التيار الكهربائي من 4-20mA والتي يمكن استخدامها لتسجيل وتعديل والتحكم.يتم استخدام عدادات التدفق الكهرومغناطيسية على نطاق واسع في القطاعات الصناعية مثل الصناعة الكيميائية، حماية البيئة، المعادن، الصيدلة، صناعة الورق، إمدادات المياه وإزالتها، الخ
وبالإضافة إلى قياس تدفق السائل الموصل العام، يمكن لقياس تدفق الكهرومغناطيسي قياس تدفق السائل المختلط السائل الصلب، السائل ذو اللزوجة العالية والملح، الأحماض القوية والقليات القوية.
| مبدأ القياس | قانون فاراداي |
| نطاق التطبيق | السوائل الموصلة كهربائياً |
| القيمة المقاسة | |
| القيمة القياسية الأساسية | سرعة التدفق |
| القيمة القياسية الثانوية | تدفق الحجم |
| الخصائص | جهاز استشعار بدون صيانة مصفح بالكامل |
| نسخة اللفافة مع أنبوب تدفق كامل | |
| المواصفات القياسية وكذلك المواصفات العليا للضغط | |
| نطاق قطر كبير من DN15 ~ 3000 مع غطاء صلب معتمد لمياه الشرب | |
| أطوال إدراج محددة للصناعة | |
| بناء وحدات | يتكون نظام القياس من مستشعر تدفق ومحول إشارة. وهو متوفر في نسخة مضغوطة وكذلك في نسخة منفصلة |
| النسخة المدمجة | مع محول 511B: 110 ~ 240Vac الطاقة |
| مع محول 521B: 18 ~ 36V طاقة متواصلة | |
| مع W800L / W800W: طاقة البطارية | |
| النسخة البعيدة |
في الإصدار المثبت على الجدار مع محول 211B (110 ~ 240Vac أو 221B محول 18 ~ 36V DC |
| مع محول W800F: طاقة البطارية | |
| نطاق القياس | -12... +12m/s /-40... +40ft/s |
| شروط المرجعية | ظروف التدفق مماثلة لمعيار EN 29104 |
| الوسيط: الماء | |
| التوصيل الكهربائي: ≥300μs/cm | |
| درجة الحرارة: +10~+30°C/+50~+80°F |
| إعداد المدخل: ≥5DN | |
| ضغط التشغيل: 1بار/14.5psig | |
| دقة عداد التدفق | القياسية: 0.5% من المعدل |
| اختياري: 0.2% من المعدل |
| الحرارة | |
| درجة حرارة العملية | غطاء المطاط الصلب: -5 ~ + 60 درجة مئوية |
| غطاء البولي بروبيلين: -5~+90°C | |
| غطاء PTEF: -5 ~ + 120 °C | |
| درجة حرارة البيئة | القياسية (مع غطاء محول الألومنيوم) |
|
-20~+60°C (حماية الأجهزة الكهربائية من التسخين الذاتي مع درجة حرارة المحيط فوق 55 درجة مئوية |
|
| درجة حرارة الحرارة | -20~70 درجة مئوية |
| الضغط | |
| EN 1092-1 | DN2200 ~ 3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200 ~ 1000: PN10 | |
| DN65 ~ 150: PN16 | |
| DN10 ~ 50: PN40 | |
| ضغط آخر عند الطلب | |
| طول إدخال ISO | اختياري لـ DN15 ~ 600 |
| الـ ASME B16.5 | 1~24: 150 رطل RF |
| ضغط آخر عند الطلب | |
| الـ JIS | DN10 ~ 1000 / 2 ~ 40 ′′: 10K |
| ضغط آخر عند الطلب | |
| انخفاض الضغط | ضئيل |
| سائل | |
| الحالة الجسدية | السوائل الموصلة |
| التوصيل الكهربائي | ≥5μs/cm |
| محتوى الغاز المسموح به (حجم) | ≤ 5% |
| المحتوى الصلب المقبول | ≤ 70% |
| التثبيت | احرص على ان يكون مستشعر التدفق دائما ممتلئ تماما |
| لمزيد من المعلومات اطلع على الفصل تحذيرات التثبيت | |
| اتجاه التدفق | إلى الأمام والخلف |
| يشير السهم على مستشعر التدفق إلى اتجاه التدفق الإيجابي | |
| مسار الدخول | ≥5 DN |
| مسار الخروج | ≥2 DN |
| الشريط | |
| EN1092-1 | DN25 ~ 3000 في PN6 ~ 40 |
| ASME | 1~120 ′′ في 150 رطل RF |
| الـ JIS | 25~1000 في 10~20k |
| تصميم سطح الصمغ | RF |
| أحجام أو ضغوطات أخرى عند الطلب | |
| رمز النموذج | الوصف | ||||||||||
| GXEFM3000 | -1200 | -كوم | -4mA | -هارت | - دي سي | -أجل | -تيفلون1 | -GR | - D1400 | -Exd IIC T6 جيجابايت | |
| قطرها | -xxxx | أربعة رقماً: على سبيل المثال:0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| جهاز إرسال | -كوم | النوع المدمج | |||||||||
| - ريم | النوع البعيد | ||||||||||
| - الخفافيش | نوع مصدر طاقة البطارية | ||||||||||
| -مؤسسة التدريب | نوع التحكم في العملية | ||||||||||
| مخرج الإشارة | -ن | لا يوجد مخرج | |||||||||
| -4mA | 4-20mA | ||||||||||
| -سحب | نبض 1 ~ 5KHz | ||||||||||
| - 4Pul | 4~20mA / 1~5KHz | ||||||||||
| التواصل | -ن | لا تواصل | |||||||||
| -هارت | هارت | ||||||||||
| -وزارة الدفاع | MODBUS-RTU | ||||||||||
| -مؤسسة التدريب | بروفيبوس | ||||||||||
| -GPRS | شبكة GPRS | ||||||||||
| -سي دي ام اي | صافي CDMA | ||||||||||
| - WHRT | الهارت اللاسلكي | ||||||||||
| -غيرها | طلب خاص | ||||||||||
| إمدادات الطاقة | - مكيف | 85 فولت 250 فولت @ 46 فولت 63 هرتز 20 واط اسمي |
|||||||||
| - دي سي | 20 ~ 36VDC الاسمية 20W | ||||||||||
| - الخفافيش | مصدر طاقة بطارية | ||||||||||
| -الوطواط+ | بطارية +12Vdc مزدوج مصدر الطاقة | ||||||||||
| غيرها | طلب خاص | ||||||||||
| مادة الكهرباء | -316L | الفولاذ المقاوم للصدأ 316L | |||||||||
| -لديها | هاستيلو B | ||||||||||
| -لقد فعلت | هاستيلوى C276 | ||||||||||
| -أجل | البلاتين | ||||||||||
| -تاي | تانتالوم | ||||||||||
| -تاي | التيتانيوم | ||||||||||
| -المرحاض | كربيد الفولفرام | ||||||||||
| مادة الغطاء | -ربو1 | النيوبرين ((-20-60 درجة مئوية) | |||||||||
| -روب2 | النيوبرين ((-20-90 درجة مئوية) | ||||||||||
| -تيف1 | البوليتيترافلورو إيثيلين ((-30-120°C) | ||||||||||
| -تيف2 | البوليتيترافلورو إيثيلين ((-20-160°C) | ||||||||||
| -ب | البوليوريثان | ||||||||||
| -FVMQ | FVMQ | ||||||||||
| -PFA | الـ DFA | ||||||||||
| - ETFE | إيثيلين تيترافلور إيثيلين | ||||||||||
| حلقة التربة | -ن | لا حلقة أرضية | |||||||||
| -GR | حلقة التربة | ||||||||||
| - جيه | الكهرباء الترابية | ||||||||||
| صفة الصلة للجزء الرطب | -DXX | DXX: D06, D10, D16, D25,D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16؛ D25: DIN PN25 D40: DIN PN40 الخ |
|||||||||
| -أكس | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| - جيه إكس | JX: J1, J2, J3 J1: JIS10K؛ J2: JIS 20K ؛ J3: JIS 30K |
||||||||||
| - WF | اتصال الوافر (متوفر لـ DN2).5مادة الجسم: الفولاذ المقاوم للصدأ | ||||||||||
| -تر | المقبض الثلاثي للأنواع الصحية (مواد الجسم: الفولاذ المقاوم للصدأ) | ||||||||||
| الدرجة المقاومة للانفجار | -Exd IIC T6 جيجابايت | Exd IIC T6 جيجابايت | |||||||||
| -ن | لا أحتاج | ||||||||||
