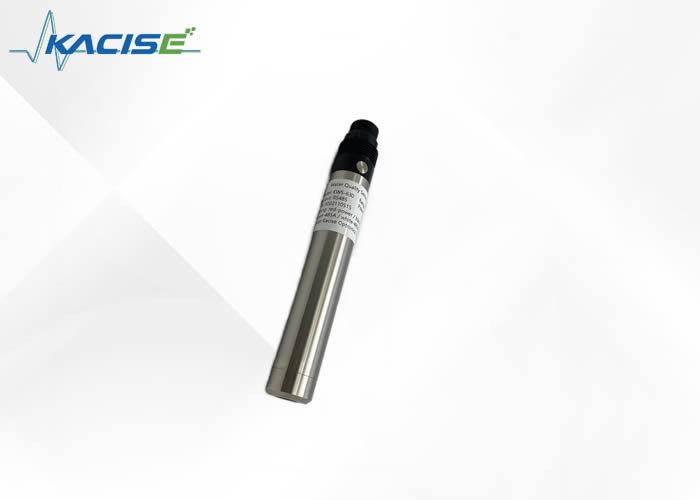

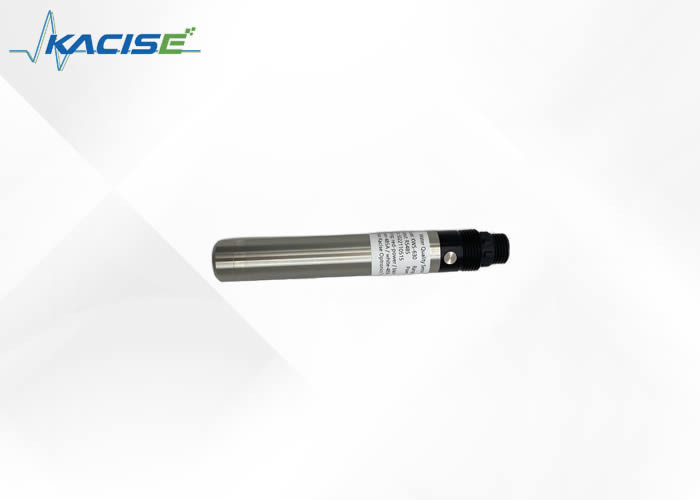

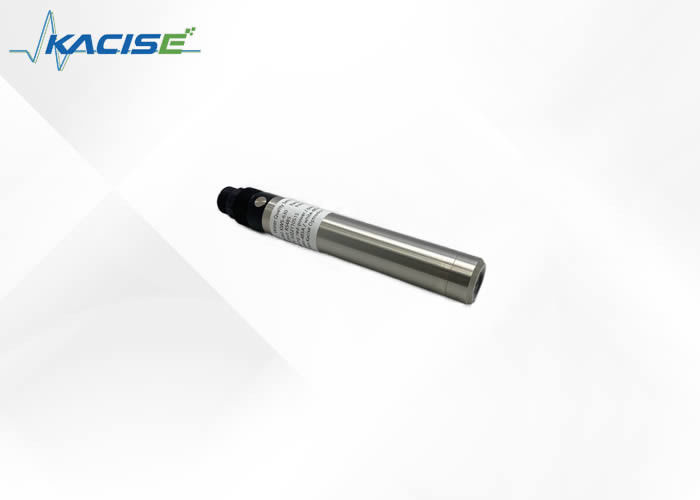

RS485 واجهة مستشعر الأكسجين المذاب مكافحة التداخل KFDO601 مع طريقة الفلوريسنس

1: تعتمد طريقة قياس الأكسجين المذاب بطريقة الإسفار على مبدأ التبريد الفلوري. المادة الفلورية الموجودة في الجزء الأمامي من المستشعر عبارة عن مركب خاص من البورفيرين البلاتيني مصنوع من رقائق البوليستر التي تسمح لجزيئات الغاز بالمرور من خلالها. السطح مطلي بمادة سوداء تحجب الضوء لمنع تداخل ضوء الشمس والمواد الفلورية الأخرى في الماء.

يضيء الضوء الأزرق مادة الفلورسنت ويؤدي إلى إثارة وإصدار الضوء الأحمر. وبما أن جزيئات الأكسجين يمكن أن تسلب الطاقة (تأثير التبريد)، فإن وقت وشدة الضوء الأحمر المثار يتناسب عكسيا مع تركيز جزيئات الأكسجين. من خلال قياس فرق الطور بين الضوء الأحمر المثير والضوء المرجعي، ومقارنته بقيمة المعايرة الداخلية، يمكن حساب تركيز جزيء الأكسجين. بعد الخطية وتعويض درجة الحرارة، يتم إخراج القيمة النهائية.

2: يتكون الحساس البولاروجرافي من أنود فضي وكاثود ذهبي مع وجود حلقة في الأسفل. يمكن لفيلم رقيق شبه منفذ، منتشر فوق المستشعر، أن يعزل القطب الكهربائي من الخارج مع السماح للغاز بالدخول. يتم ملء الجزء السفلي من المستشعر بكمية صغيرة من المنحل بالكهرباء الفاعل بالسطح لتعزيز الترطيب أثناء التشغيل.

عندما يتم تطبيق جهد الاستقطاب على قطب المستشعر الاستقطابي، يخترق الأكسجين الغشاء ويتفاعل عند الكاثود، مما يولد تيارًا.

• لا يلزم وجود إلكتروليت ولن يكون مستقطبًا.
• لا يوجد استهلاك للأكسجين، ولا يتأثر بمعدل التدفق.
• مستشعر درجة الحرارة المدمج، تعويض درجة الحرارة التلقائي.
• خالية من التداخل مع المواد الكيميائية مثل الكبريتيدات
• انحراف صغير، رد فعل سريع، قياس أكثر دقة.
• دورة خدمة طويلة، تكلفة استخدام أقل.
• استبدال بسيط لغطاء الفلورسنت.
• واجهة Rs-485، بروتوكول Modbus/RTU.
• انخفاض استهلاك الطاقة، ومكافحة التدخل.

ملحوظة:موصل المستشعر هو موصل مقاوم للماء M16-5 ذكر.

يجب تثبيت المستشعر بشكل ثابت تحت مستوى السائل. يجب أن يتجنب التثبيت والاستخدام الاصطدام أو الكشط بسطح رأس فيلم الفلورسنت. يجب أن يتجنب جزء رأس الفيلم الفلوري أن يعلق بالرواسب السفلية. قم بإزالة الغطاء المطاطي عند الاستخدام.

• سلك طاقة أحمر (12～24 فولت)
• سلك أرضي أسود (GND)
• الخط الأزرق-485 أ
• الخط الأبيض-485 ب

تحقق من تسلسل الأسلاك بعناية قبل تشغيله لتجنب الخسائر غير الضرورية الناجمة عن أخطاء الأسلاك.

تعليمات الأسلاك: مع الأخذ في الاعتبار أن الكابلات قد تم غمرها في الماء (بما في ذلك مياه البحر) أو تعرضت للهواء لفترة طويلة، يجب أن تكون جميع أوضاع الأسلاك مقاومة للماء، ويجب أن تتمتع الكابلات بمقاومة معينة للتآكل.

يختلف عن تقنية مسبار الأكسجين المذاب ذات المبدأ الكهروكيميائي، فإن مسبار الأكسجين المذاب الفلوري لا يستهلك الأكسجين ولا يحتاج إلى التنظيف بشكل متكرر (إلا عند استخدامه في سائل لزج).

ملحوظة: يوصى فقط بتكرار الصيانة في الجدول أعلاه، ويجب على موظفي الصيانة تنظيف المستشعر وفقًا للاستخدام الفعلي للمستشعر؛ ومع ذلك، يوصى بتكرار استبدال غطاء الفلورسنت مرة واحدة في السنة.

أ) السطح الخارجي للمستشعر: نظف السطح الخارجي للمستشعر بماء الصنبور، إذا كان لا يزال هناك بقايا حطام، امسحها بقطعة قماش ناعمة مبللة، بالنسبة لبعض الأوساخ العنيدة، يمكنك إضافة بعض سائل الغسيل المنزلي إلى ماء الصنبور للتنظيف.

ب) سطح رأس فيلم الفلورسنت: إذا كان هناك أوساخ على سطح رأس فيلم الفلورسنت، فيرجى شطفه بالماء النظيف أو مسحه بلطف بقطعة قماش ناعمة. انتبه إلى شدة التنظيف لتجنب التسبب في خدوش في منطقة القياس والتأثير على دقة القياس.

ج) داخل رأس فيلم الفلورسنت: ليس من الضروري عمومًا تنظيفه. إذا دخل بخار الماء أو الغبار إلى رأس فيلم الفلورسنت، فإن خطوات التنظيف تكون كما يلي:

• برغي رأس فيلم الفلورسنت؛
• شطف السطح الداخلي لرأس فيلم الفلورسنت والنافذة البصرية لجهاز الاستشعار.
• بالنسبة للأوساخ الزيتية، يمكنك استخدام محلول التنظيف المنزلي؛
• جفف الماء بلطف بقطعة قماش نظيفة واتركها حتى تجف؛
• أعد تثبيت رأس فيلم الفلورسنت.

د) تحقق من كابلات المستشعر: يجب ألا يكون هناك أي ضرر على الجلد وجذور الكابلات؛ لا ينبغي غمر الأطراف في الماء؛ عندما يتم تركيب المستشعر بشكل طبيعي، لا ينبغي شد الكابل، وإلا سينكسر السلك الداخلي للكابل بسهولة ولا يمكن للمستشعر العمل بشكل طبيعي.

ه) تحقق مما إذا كان غلاف المستشعر تالفًا بسبب التآكل أو لأسباب أخرى.

و) التخزين اليومي لرأس فيلم الفلورسنت: عند عدم الاستخدام، يجب تغطية غطاء واقي مطاطي بإسفنجة مبللة للحفاظ على سطح منطقة القياس لرأس فيلم الفلورسنت رطبًا. إذا كان سطح منطقة القياس لرأس فيلم الفلورسنت المستشعر جافًا بشكل مزمن، سيحدث خطأ في القياس أو عدم استقرار البيانات، ويجب نقعه في الماء لمدة 48 ساعة قبل الاستخدام.

أ) معايرة الصفر

وزن 5 جم من كبريتيت الصوديوم بالميزان، وإضافة 95 مل من الماء إلى أسطوانة قياس سعة 250 مل، وصب الماء في كوب، وإضافة كبريتيت الصوديوم الذي تم وزنه، والتحريك بقضيب زجاجي، والذوبان، والحصول على محلول 5% كبريتيت الصوديوم، ووضع المستشعر في المحلول، ويتم إجراء معايرة نقطة الصفر بعد استقرار الثبات العددي لمدة ثلاث دقائق. الرجوع إلى الملحق للتعليمات

ب) معايرة المنحدر

يتم وضع مسبار المستشعر في ماء مشبع بالهواء ويتم معايرة المنحدر بعد 3 دقائق من الثبات العددي. التعليمات تشير إلى الملحق.

ج) تحضير الماء المشبع بالهواء: أضف 2% 3 حجم من الماء المقطر الطازج إلى حمام مائي بدرجة حرارة ثابتة لتطفو الطبقة البلاستيكية المسامية على سطح الماء (انظر الشكل أدناه). في نفس الوقت، يتم استخدام الفقاعة (مضخة الهواء) لتهوية الماء بشكل مستمر لأكثر من ساعة واحدة، وإيقاف التهوية، والحصول على ماء مشبع بالهواء بعد 20 دقيقة أو نحو ذلك. ضع المستشعر في الماء وقم بمعايرة المنحدر بعد استقرار القيمة العددية.

ملاحظة: كخيار، يمكن أيضًا إجراء معايرة المنحدر في الهواء المشبع بالماء. ضع المستشعر في زجاجة معايرة بها كمية صغيرة من الماء (المسبار أعلى من سطح الماء 2-3 مم) للتأكد من أن غطاء فيلم المستشعر يظل مبللاً ولكن لا يحتوي على قطرات ماء، وتتم معايرة منحدر المعايرة بعد 3 دقائق من الثبات العددي.

• تجنب التعرض لأشعة الشمس على السطح الداخلي لغطاء الفلورسنت.
• من فضلك لا تلمس فيلم الفلورسنت بيديك.
• قياس ومعايرة سطح فيلم الفلورسنت لتجنب ربط الفقاعات.
• تجنب تطبيق أي ضغوط ميكانيكية مباشرة (الضغط، الخدوش، وما إلى ذلك) على فيلم الفلورسنت قيد الاستخدام.
