Place of Origin:
CHINA
اسم العلامة التجارية:
kacise
إصدار الشهادات:
CE
Model Number:
KWS750
فيديو
فيديو
فيديو
فيديو
تم استخدام إلكترودات الأيونات الهيدروجينية الزجاجية والإلكترود المرجعي لتشكيل خلية غالفانية. في عملية تبادل الأيونات بين أيونات الهيدروجين في فيلم الزجاج والحلول المقاسة،تم اكتشاف تركيز أيونات الهيدروجين في المحلول عن طريق قياس الفرق المحتمل بين الأقطاب الكهربائية، لقياس قيمة PH للسائل المقاس.

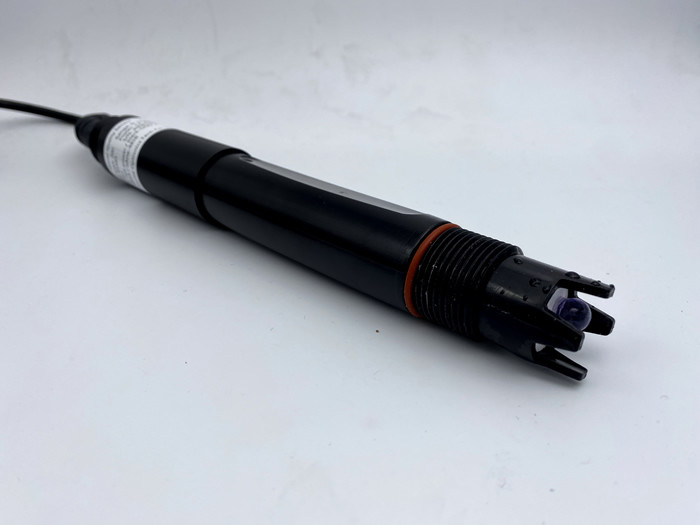

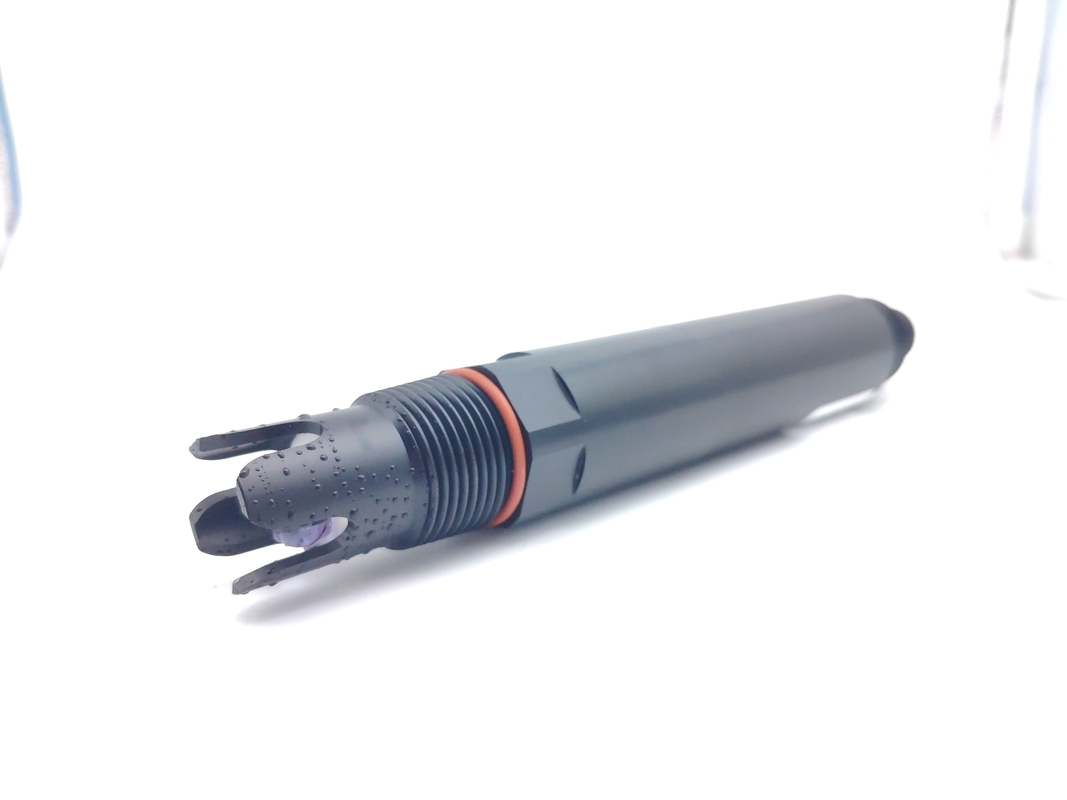

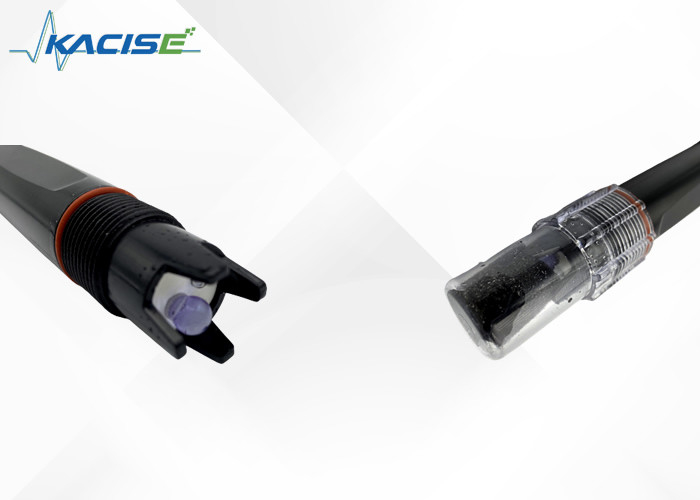

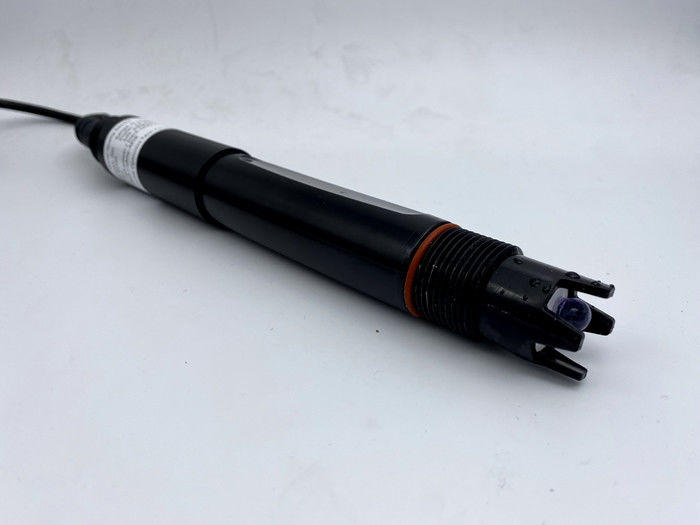

جهاز استشعار PH ، المعروف عادة باسم مسبار PH ، يتكون من كهرباء زجاجية وكهرباء مرجعية. يتكون الكهرباء الزجاجية من قضيب دعم زجاجي ، فيلم زجاجي ، محلول مرجع داخلي ،كهرباء مرجعية داخلية، غطاء الكترود ، وسلك. الكترود المرجعي له إمكانات الكترود المعروفة والثابتة ، وغالبا ما تستخدم الكترودات الكالوميل أو الفضة / الكلوريد الفضي.لأن قيمة PH مرتبطة بالحرارة، من الضروري بشكل عام إضافة كهرباء درجة حرارة لتعويض درجة الحرارة لتشكيل كهرباء مركبة ثلاثية القطب.
تستخدم لمراقبة جودة المياه البيئية، محلول الحمض / القلي / الملح، عملية التفاعل الكيميائي وعملية الإنتاج الصناعي،يمكن أن تلبي متطلبات قياس الحموضة عبر الإنترنت لمعظم التطبيقات الصناعية.
| النموذج | KWS750 |
| نطاق القياس | 0 ≈ 14pH |
| القرار | 0.01pH |
| الدقة | ±0.1pH |
| درجة حرارة العمل | 0°65°C |
| ضغط العمل | <0.2MPa |
| تعويض الحرارة | تعويض الحرارة التلقائي (NTC) |
| إمدادات الطاقة | 1224VDC ± 10% |
| مخرج الإشارة | RS-485 ((Modbus/RTU) |
| المواد الرطبة | POM |
| طريقة التثبيت | تركيب الغمر، 3/4 خيط NPT |
| طول الكابل | 5 أمتار، يمكن تخصيص أطوال أخرى |
| المعايرة | معايرة نقطتين |
| استهلاك الطاقة | <0.3W@12V |
| درجة الحماية | IP68 |
الملاحظة:مكونات جهاز الاستشعار هي M16-5 الرأس الذكورية الراسخة ضد الماء.
ملاحظة: لا ينبغي تركيب جهاز الاستشعار رأسا على عقب أو أفقيا عند تركيبه، على الأقل بزاوية 15 درجة أو أكثر.
بعد الانتهاء من التوصيل ، يجب التحقق منه بعناية لتجنب الاتصالات غير الصحيحة قبل تشغيله.
مواصفات الكابل: بالنظر إلى أن الكابل غارق في الماء (بما في ذلك مياه البحر) لفترة طويلة أو يتعرض للهواء ، فإن الكابل لديه مقاومة معينة للتآكل.قطر الكابل الخارجي Φ6 ملم وجميع الواجهات مقاومة للماء.
عند قياس جهاز استشعار الحموضة، يجب تنظيفه في الماء المقطر (أو الماء غير المؤين)ويجب استخدام ورق المرشح لاستيعاب الرطوبة لمنع دخول الشوائب إلى السائل المختبريجب إدخال 1/3 من جهاز الاستشعار في محلول الاختبار.

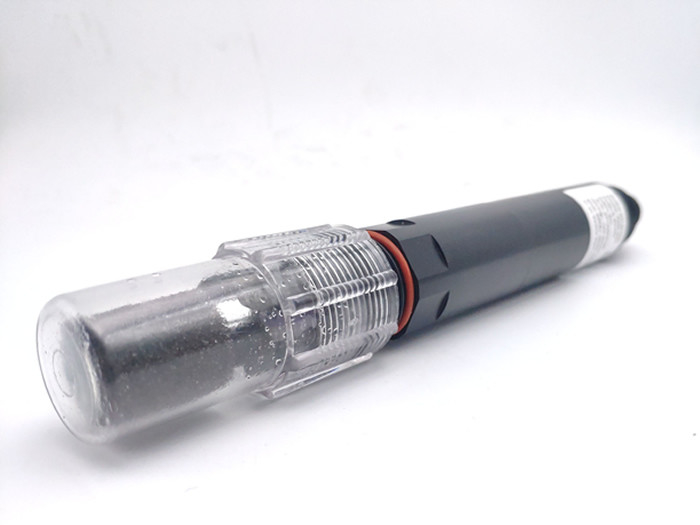

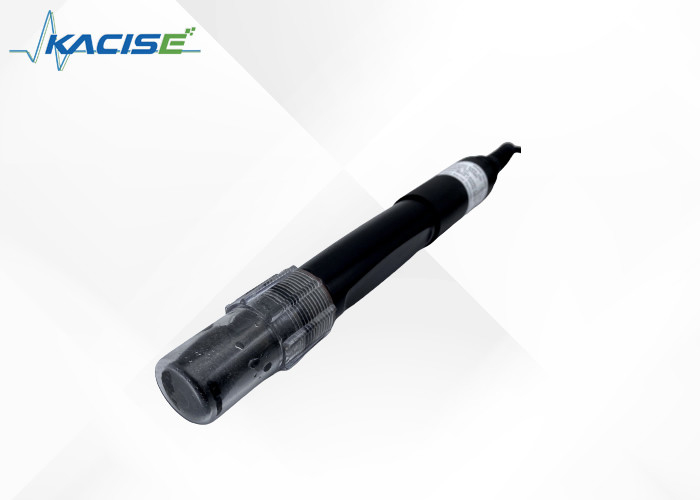

يجب غسل جهاز الاستشعار عندما لا يتم استخدامه، أو إدخال جهاز الاستشعار في غلاف وقائي مع محلول كلوريد البوتاسيوم 3.5 مول / لتر، أو إدخال جهاز الاستشعار في علبة مع 3.محلول كلوريد البوتاسيوم 5 مول/لتر.
تحقق من جفاف المحطة. إذا كانت ملطخة، امسحها بالكحول المطلق وتجففها. تجنب الغمر لفترة طويلة في الماء المقطر أو محلول البروتين وتجنب الاتصال بالشحوم السيليكونية.مع جهاز استشعار أطول، يمكن أن تصبح فيلم الزجاج شفافًا أو مع رواسب ، والتي يمكن غسلها بحمض الهيدروكلوريك المخفف وشطفها بالماء. يتم استخدام جهاز الاستشعار لفترة طويلة. عندما يحدث خطأ في القياس ، يمكن استخدام جهاز الاستشعار لفترة طويلة.يجب أن يتم معايرتها مع العداد للتعديل.
عندما لا يمكن إجراء المعايير والقياسات أثناء صيانة المستشعر والصيانة بالطريقة المذكورة أعلاه ، فقد فشل المستشعر. يرجى استبدال المستشعر.
جدول مرجعية لـ pH العازل القياسي
| درجة الحرارة ((°C) | 4.00 | 4.01 | 6.86 | 7.00 | 9.18 | 10.01 |
|---|---|---|---|---|---|---|
| 0 | 4.00 | 4.00 | 6.98 | 7.12 | 9.46 | 10.32 |
| 5 | 4.00 | 4.00 | 6.95 | 7.09 | 9.39 | 10.25 |
| 10 | 4.00 | 4.00 | 6.92 | 7.06 | 9.33 | 10.18 |
| 15 | 4.00 | 4.00 | 6.90 | 7.04 | 9.28 | 10.12 |
| 20 | 4.00 | 4.00 | 6.88 | 7.02 | 9.23 | 10.06 |
| 25 | 4.00 | 4.01 | 6.86 | 7.00 | 9.18 | 10.01 |
| 30 | 4.01 | 4.02 | 6.85 | 6.99 | 9.14 | 9.97 |
| 35 | 4.02 | 4.02 | 6.84 | 6.98 | 9.17 | 9.93 |
| 40 | 4.03 | 4.04 | 6.84 | 6.97 | 9.07 | 9.89 |
| 45 | 4.04 | 4.05 | 6.83 | 6.97 | 9.04 | 9.86 |
| 50 | 4.06 | 4.06 | 6.83 | 6.97 | 9.02 | 9.83 |
القراءة الفعلية والمعيار من الجهاز أحيانًا يكون لها خطأ من ± 1 كلمة.
ملاحظة: تم معايرة المستشعر قبل مغادرته المصنع. إذا لم يتجاوز خطأ القياس ، فلا ينبغي معايرته تعسفيا.
استخدم 250 مل من المياه المقطرة في أسطوانة قياسية، صب في كأس، أضف حزمة من مسحوق المعايرة مع pH = 6.86، قم بتحريك المحلول بالتساوي مع قضيب زجاجي حتى يذوب المسحوق تمامًا، وضبطه بحيث يكون pH = 6.86، وضع جهاز الاستشعار في محلول، وانتظر لمدة 3 5 دقائق، بعد أن تكون القيمة مستقرة، ومعرفة ما إذا كانت القيمة المعروضة هي 6.86إذا لم يكن كذلك، تحتاج إلى إجراء معايرة صفر. الرجوع إلى الملحق لتعليمات المعايرة.
للحصول على محلول حمضي: خذ 250 مل من المياه المقطرة في أسطوانة قياسية، صبها في كأس، أضف حزمة من مسحوق المعايرة مع pH = 4.00، قم بتحريك الحل بالتساوي بواسطة قضيب زجاجي حتى يذوب المسحوق تمامًا، ثم قم بتحديد الحل بحيث يكون pH = 4.00في محلول، انتظر لمدة 3 إلى 5 دقائق. بعد أن تكون القيمة مستقرة، تحقق مما إذا كانت القيمة 400إذا لم يكن كذلك، فيتعين معايرة الميل. الرجوع إلى الملحق لتعليمات المعايرة.
للحصول على محلول قليلي: خذ 250 مل من المياه المقطرة في أسطوانة قياسية، صبها في كوب، وأضف حزمة من مسحوق المعايرة مع pH = 9.18، قم بتحريك المحلول بالتساوي بواسطة قضيب زجاجي حتى يذوب المسحوق تمامًا، ثم قم بتحديد الحل بحيث يكون pH = 9.18في محلول، انتظر لمدة 3 إلى 5 دقائق. بعد أن تكون القيمة مستقرة، تحقق مما إذا كان العرض هو 9.18إذا لم يكن كذلك، فيتعين معايرة الميل. الرجوع إلى الملحق لتعليمات المعايرة.
هذا المنتج يتضمن:
تقدم الشركة خدمة ما بعد البيع المحلية في غضون عام من تاريخ البيع ولكن لا تشمل الأضرار الناجمة عن الاستخدام غير السليم. إذا كانت هناك حاجة إلى إصلاح أو تعديل، يرجى إرجاعها،لكن تكلفة الشحن يجب أن تكون مغرورةإذا تُضررت في الطريق، ستقوم الشركة بإصلاح الأجهزة مجاناً.
