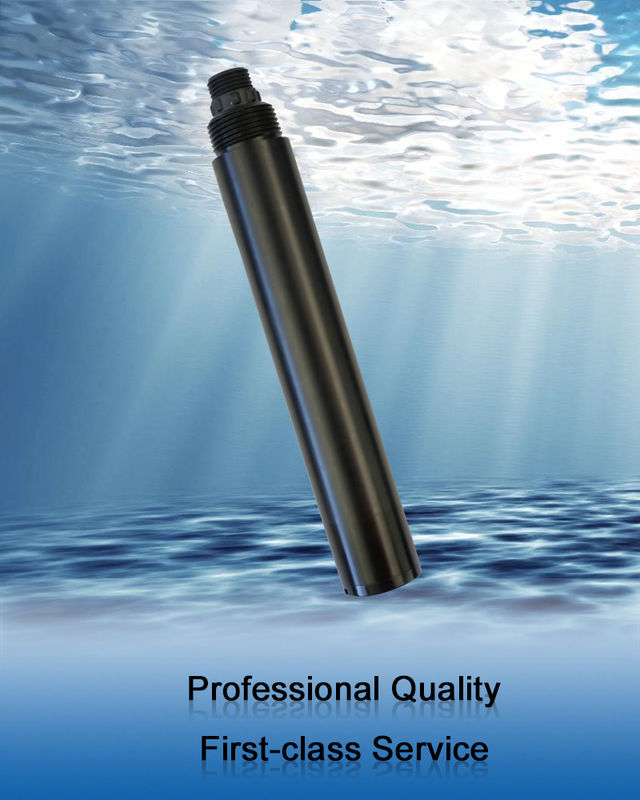

جهاز استشعار تعليق حماية IP68 2000mg/L مع دعم RS-485 لمراقبة جودة المياه

تم تصميم وتصنيع مستشعر التعليق المتكامل عبر الإنترنت KSS601 باستخدام مبدأ قياس تعليق الضوء المتناثر. عندما يسقط شعاع من الضوء على عينة ماء، ينثر الضوء بواسطة المادة المعلقة في عينة الماء، ويتم حساب الضوء المبعثر في عينة الماء عن طريق قياس شدة الضوء المبعثر المتعامد مع الضوء الساقط ومقارنتها بقيمة المعايرة الداخلية، الخطية لإخراج القيمة النهائية.

• مبدأ الضوء المتناثر 90 درجة، مستشعر درجة الحرارة المدمج
• دعم RS-485، بروتوكول Modbus/RTU
• هيكل من الألياف الضوئية، مقاومة قوية لتداخل الضوء الخارجي
• مصدر ضوء LED بالأشعة تحت الحمراء مع ثبات عالي
• حماية IP68، عمق المياه في حدود 20 مترا
• مريحة وسريعة ومستقرة وسهلة الصيانة

متطلبات مسافة التثبيت: احتفظ بأكثر من 5 سم مع الجدار الجانبي و10 سم أو أكثر مع الجزء السفلي.

أ) الخط الأحمر - سلك الطاقة (12 ~ 24 فولت)
ب) الخط الأسود - الأرض (GND)
ج) الخط الأزرق - 485 أ
د) الخط الأبيض - 485ب
ه) الأسلاك العارية - الأسلاك المحمية
بعد اكتمال الأسلاك، يجب فحصها بعناية لتجنب التوصيلات غير الصحيحة قبل تشغيل الطاقة.
مواصفات الكابل: بالنظر إلى أن الكابل مغمور في الماء (بما في ذلك مياه البحر) لفترة طويلة أو معرض للهواء، فإن الكابل يتمتع بمقاومة معينة للتآكل. يبلغ القطر الخارجي للكابل Φ6 مم وجميع الواجهات مقاومة للماء.

6.1.1 جدول الصيانة
نظافة نافذة القياس مهمة جدًا للحفاظ على قراءات دقيقة.

6.1.2 طرق الصيانة

• السطح الخارجي للمستشعر: قم بتنظيف السطح الخارجي للمستشعر بماء الصنبور. إذا كان لا يزال هناك بقايا متبقية، فامسحها بقطعة قماش ناعمة ورطبة. للتخلص من بعض الأوساخ العنيدة، أضف بعضًا من سائل الغسيل المنزلي إلى ماء الصنبور لتنظيفه.
• تحقق من كابل المستشعر: يجب ألا يكون الكابل مشدودًا عند العمل بشكل طبيعي، وإلا سينكسر الكابل الموجود داخل الكابل ولن يعمل المستشعر بشكل صحيح.
• تحقق من نافذة قياس المستشعر بحثًا عن الأوساخ.

6.1.3 ملاحظات
يحتوي المسبار على مكونات بصرية وإلكترونية حساسة. تأكد من أن المسبار لا يتعرض لصدمة ميكانيكية شديدة. لا توجد أجزاء داخل المسبار تتطلب صيانة المستخدم.

• معايرة الصفر: استخدم كمية كبيرة من الدورق لأخذ كمية مناسبة من التعليق الصفري أو تركيز معروف للتعليق (0 ~ 200.0 ملجم / لتر)، يتم وضع المستشعر عموديًا في المحلول، وتكون الواجهة الأمامية للمستشعر على بعد 10 سم على الأقل من الجزء السفلي من الدورق، ويتم إجراء معايرة الصفر لمدة دقيقة واحدة بعد استقرار القيمة. التعليمات تشير إلى الملحق.
• معايرة المنحدر: ضع مسبار المستشعر في محلول معلق بتركيز معروف (200.0 ~ 2000.0 ملجم / لتر). يجب أن تكون الواجهة الأمامية للمستشعر على بعد 10 سم على الأقل من قاع الدورق. وبعد دقيقة واحدة، تستقر القيمة وتتم معايرة الميل. التعليمات تشير إلى الملحق.

ملاحظة: لا يمكن إنشاء أي فقاعات في الجزء الأمامي من المسبار.

• يمتلك قسم فحص الجودة إجراءات فحص موحدة، ومعدات ووسائل اختبار متقدمة ومثالية، ووفقًا للوائح الصارمة، لإجراء اختبار التقادم لمدة 72 ساعة واختبار الثبات على المنتج، وعدم السماح لمنتج واحد غير مؤهل بمغادرة المصنع.
• يقوم الطرف المتلقي بإرجاع دفعة المنتج مباشرة بمعدل فشل قدره 2%، ويتحمل المورد جميع التكاليف المتكبدة. يشير المعيار المرجعي إلى وصف المنتج المقدم من المورد.
• ضمان كمية البضائع وسرعة الشحن.

7.2 الملحقات وقطع الغيار
يتضمن هذا المنتج:

• 1 جهاز استشعار
• 1 نسخة من التعليمات
• 1 شهادة

7.3 الالتزام بخدمة ما بعد البيع
توفر الشركة خدمة ما بعد البيع المحلية خلال سنة من تاريخ البيع، ولكنها لا تشمل الأضرار الناجمة عن الاستخدام غير السليم. إذا كانت هناك حاجة إلى إصلاح أو تعديل، يرجى إعادته، ولكن يجب أن تكون تكلفة الشحن مغرورة. في حالة تلف الجهاز في الطريق، ستقوم الشركة بإصلاح تلف الجهاز مجانًا.
