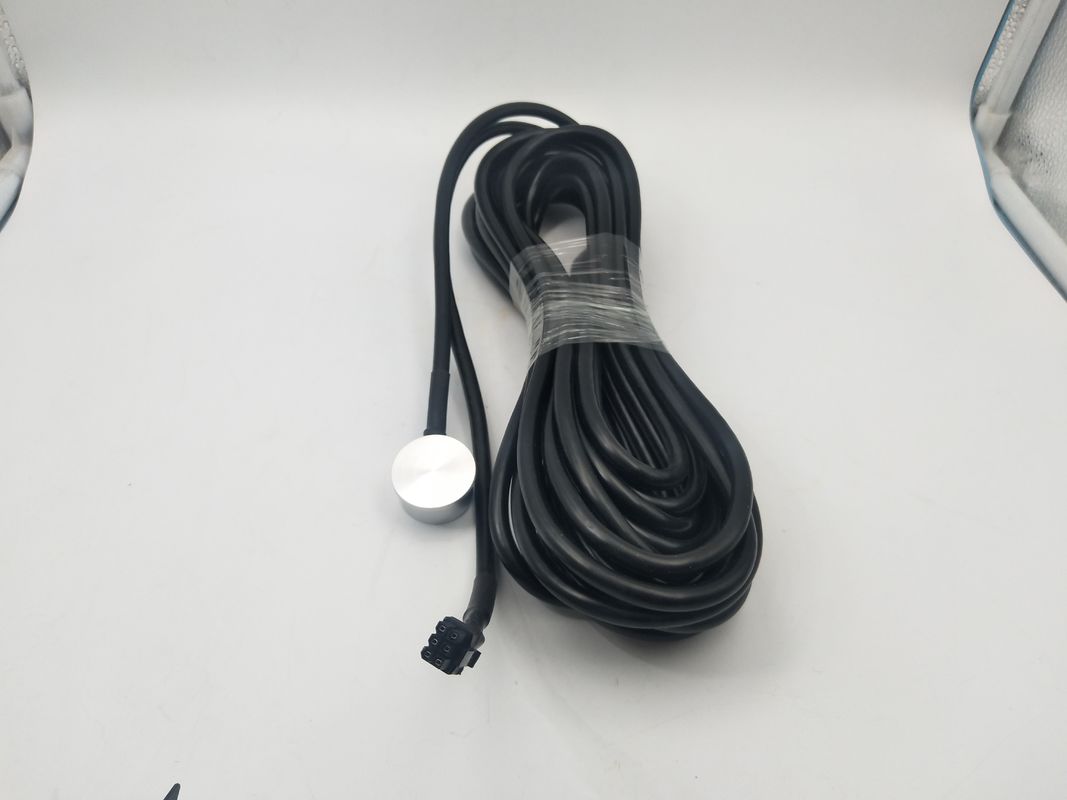

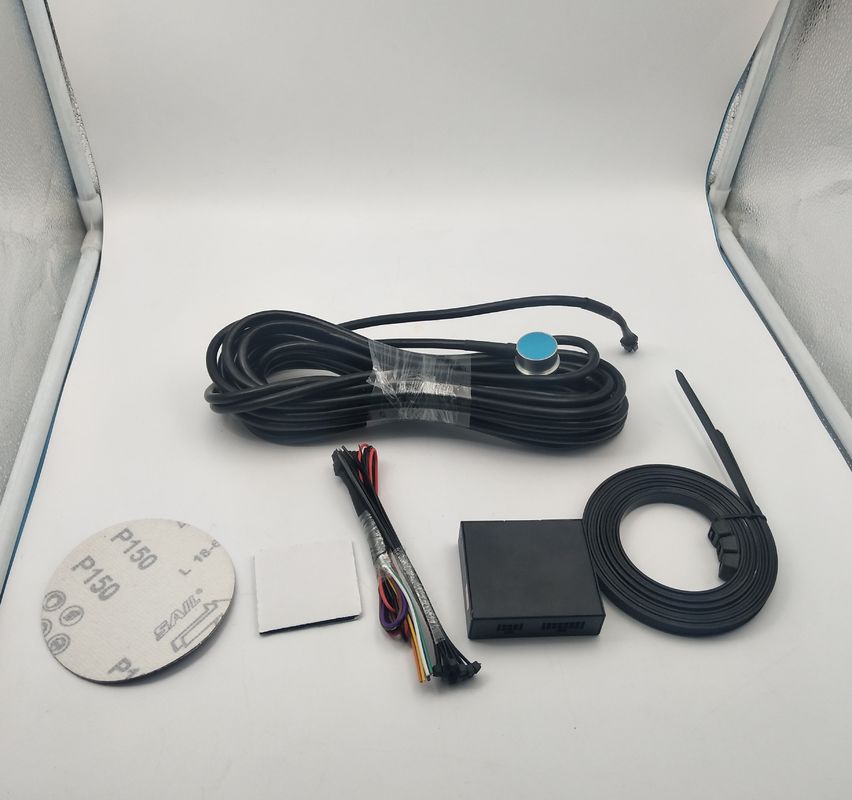

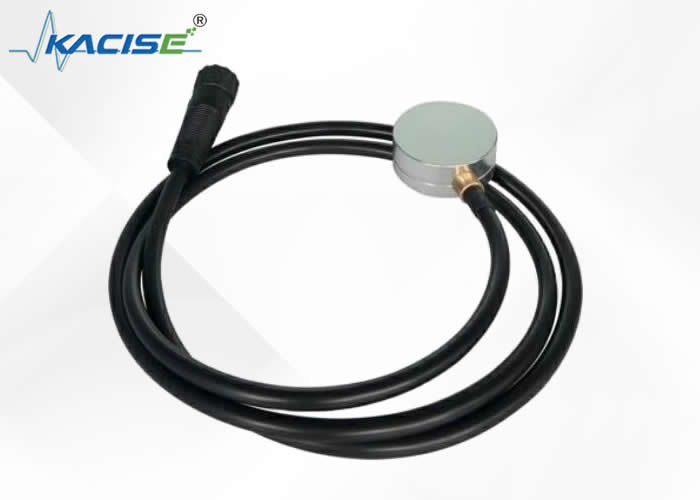

جهاز استشعار مستوى السوائل بالموجات فوق الصوتية غير الغازية مع دقة 0.5% FS وشهادة مقاومة للانفجار

جهاز استشعار مستوى السائل بالموجات فوق الصوتية غير الغازية جهاز استشعار الحرارة المتكامل

1مبدأ العمل

مستشعر رافعة السائل الخارجي مع مبدأ الوصول إلى السونار، باستخدام مستشعر الحرارة المتكاملة لمعالجة إشارة السونار. يتم لصق المستشعر في الجدار الخارجي للخزان.باستخدام الخوارزمية المحتملة براءة الاختراع لحساب ارتفاع السائل في الخزان والإخراج إلى نظام التحكم عن بعد ((مثل.DCS) من خلال (4-20)mA،HART، RS-485، Modbus.

وفقًا للشكل الأيمن ، يتم أخذ الوقت اللازم لإرسال الإشارة ثم استلامها من سطح السائل.يتم إدخال إشارات من المحول إلى المعالج ومن ثم يتم معالجتها بواسطة خوارزمية براءة اختراع لحساب ارتفاع السائل وفقا للصيغة:

H=αV ((t-t1) / 2

• H: ارتفاع السائل
• v: سرعة الصوت في السائل
• t: الوقت بين الإشارة المرسلة والإشارة المستلمة
• t g: وقت الانتشار في جدار الخزان
• α: عامل تعويض السائل

2التطبيقات

• خزانات الغاز المسال
• خزانات الأمونيا السائلة
• خزانات البروبان السائل
• خزانات الوقود
• خزانات الأحماض/المذيبات
• حاويات حمض الكبريتيك المركز ((98٪)
• خزانات حمض النيتريك
• خزانات حمض الهيدروكلوريك

3الخصائص

• تكنولوجيا استشعار غير غازية حقيقية
• جهاز الاستشعار يلتصق بالخارج من قاع الخزان
• مناسبة لمعظم أشكال وأحجام العلب
• الخروج إلى نظام القياس عن بعد - خيارات مختلفة
• تمت الموافقة على CNEX للاستخدام في المناطق الخطرة (معالج ومستشعر)
• مستشعر درجة حرارة متكامل
• تكلفة منخفضة، وموثوقة ودقيقة قياس الخزان
• لا تتأثر بالضغط
• تثبيت سهل - لا يوجد اختراق للخزان
• إعادة شحن بسيطة إلى الخزانات القائمة
• لا يوجد وقت توقف أثناء التثبيت
• لا أجزاء متحركة ‬ لا صيانة

3. المعلم
