Place of Origin:
Shaanxi, China (Mainland)
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
ATEX IIB
Model Number:
KMF-Series
مقياس تدفق كتلة كوريوليس من سلسلة KMF يقيس مباشرة "كتلة" الوسيط بدقة عالية بناءً على مبدأ كوريوليس (قوة كوريوليس).الدقة لن تتأثر بأي عوامل مثل درجة الحرارة، الضغط، الكثافة، اللزوجة، الخ. ولا يلزم حساب التعويض. يتكون مقياس تدفق الكتلة كوريوليس من جزأين: جهاز الاستشعار والجهاز الإرسالي.تم تصميم ومصنع Corioils كميات تدفق الكتلة على أساس المعيار الوطني لمعايير مقاومة الانفجارمعيار مقاومة الانفجار هو Ex d ib IIC T5 Gb.

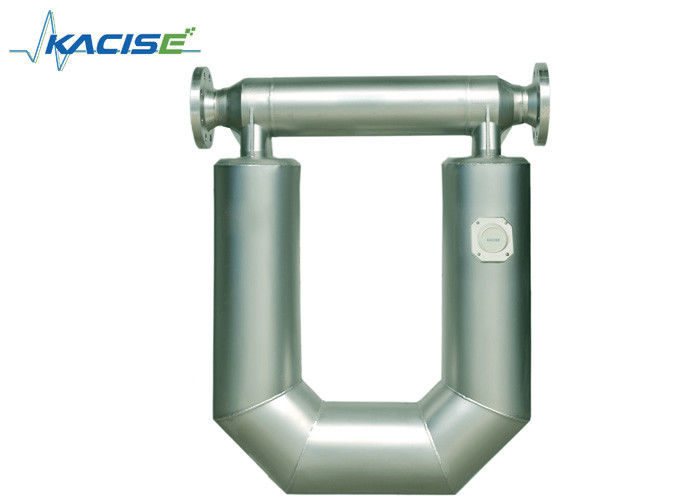

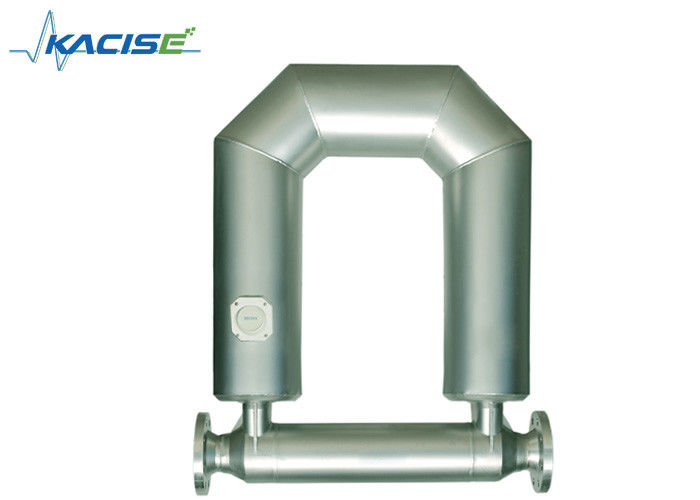

يتكون هيكل مقياس تدفق الكتلة كوريوليس من زوج من الأنابيب المنحنية. المبدأ هو الكشف عن قوة كوريوليس التي أجبرت زوج من الأنابيب من تدفق الكتلة الداخلية بواسطة السائل.
ستظهر قوة جديدة قوة كوريوليس إذا تم استيفاء شرطين: (1) اهتزاز بتردد طبيعي في زوج من الأنابيب المنحنية ، (2) السائل يتدفق في الأنابيب.تم إنتاج هذه القوة عند التوليف من قوة الاهتزاز وقوة التدفق بواسطة السائل في الأنابيبوالأنابيب ستكون متناظرة في خط الوسط لأن القوة القسرية.تدفق الكتلة المنتج مباشرة.
| الوحدة | DN | نطاق القياس | ضغط العمل (MPa) | نوع الاتصال ((ملم) |
|---|---|---|---|---|
| KMF-1-1AB | 1.5 | 04 (((كغ/ساعة) | 0 ¥4 | مفاصل اللحام Φ6 × 1.5 |
| KMF-1-1A | 3 | 040 ((kg/h) | 0 ¥4 | مفاصل اللحام Φ6 × 1.5 |
| KMF-1-1B | 6 | 0100 ((كغ/ساعة) | 0 ¥4 | مفاصل اللحام Φ10 × 2 |
| KMF-1-2A | 8 | 0200 ((kg/h) | 0 ¥4 | مفاصل اللحام Φ10 × 1 |
| KMF-1-3A | 10 | 0500 ((kg/h) | 0 ¥4 | الشريط DN10 |
| KMF-1-3B | 15 | 0~1000 ((kg/h) | 0 ¥4 | الشريط DN15 |
| KMF-1-4 | 20 | 0~3000 ((kg/h) | 0 ¥4 | الشريط DN20 |
| KMF-1-5A | 25 | 010 ((T/h) | 0 ¥4 | الشريط DN25 |
| KMF-1-5B | 40 | 020 ((T/h) | 0 ¥4 | الشريط DN40 |
| KMF-1-6A | 50 | 030 ((T/h) | 0 ¥4 | الشريط DN50 |
| KMF-1-6AB | 65 | 050 ((T/h) | 0 ¥4 | الشريط DN65 |
| KMF-1-6B | 80 | 0 ¥100 ((ت/س) | 0 ¢ 2.5 | الشريط DN80 |
| KMF-1-6C | 100 | 0-150 ((ت/س) | 0 ¢ 2.5 | الشريط DN100 |
| كيه إم إف-1-6 سي دي | 125 | 0 ¥200 ((T/h) | 0 ¢ 2.5 | الشريط DN125 |
| KMF-1-6D | 150 | 0 ¥ 400 ((T/h) | 0 ¢ 2.5 | الشريط DN150 |
| KMF-1-6E | 200 | 0500 ((ت/س) | 0 ¢ 2.5 | الشريط DN200 |
أجهزة KMF Coriolis لقياس تدفقات السوائل والغازات في جميع التطبيقات تقريباً دون معايرة خاصة.وتكنولوجياتنا المبتكرة تمكننا من توفير مجموعة واسعة من المنتجات والخدمات الخاصة بالصناعة.
| رمز.kmf-1-منتج تحديد مقياس تدفق | |||||||||||||
| الرمز | DN/ نطاق القياس | ||||||||||||
| 1A | قطر:3mm،0-40kg/h | ||||||||||||
| 1B | قطر:6mm،0-100kg/h | ||||||||||||
| 2A | قطر:8mm،0-200kg/h | ||||||||||||
| 3A | قطر:10mm،0-5000kg/h | ||||||||||||
| 3B | قطر:15mm،0-1000kg/h | ||||||||||||
| 4 | قطر:20mm،0-3000kg/h | ||||||||||||
| 5A | قطر:25mm،0-10th/h | ||||||||||||
| 5B | قطر: 40mm، 0-20th/h | ||||||||||||
| 6A | قطر: 50mm، 0-30th/h | ||||||||||||
| 6AB | قطر:65mm،0-50th/h | ||||||||||||
| 6B | قطر:80mm،0-100th/h | ||||||||||||
| 6C | قطر: 100mm، 0-150th / h | ||||||||||||
| 6CD | قطر:125mm،0-200th/h | ||||||||||||
| 6D | قطر:150mm،0-500th/h | ||||||||||||
| 6E | قطر: 200mm، 0-800th / h | ||||||||||||
| 6F | قطر: 250mm، 0-1000th / h | ||||||||||||
| مخرج جهاز إرسال الرموز | |||||||||||||
| أ | 4-20mA ((التدفق الفوري أو الكثافة اختيارية) ؛0-10Khz ((إشارة نبض التدفق الفوري) ؛RS485 Modbus RTU ؛ HART | ||||||||||||
| محفظة جهاز إرسال الرموز | |||||||||||||
| ب | غلاف الألومنيوم المصبوب بالصقيع أبعاد ثقب الأسلاك:M20 * 1.5 | ||||||||||||
| القانون تصنيف الضغط | |||||||||||||
| 16 | 1.6Mpa | ||||||||||||
| 40 | 4.0Mpa | ||||||||||||
| xx | تخصيص خاص: باستخدام هذه الرسالة لطلب التخصيص، يرجى إبلاغ تصنيف الضغط | ||||||||||||
| الرمز تصنيف درجة الحرارة | |||||||||||||
| أ | -50-150 درجة مئوية | ||||||||||||
| ب | -50~250 درجة مئوية | ||||||||||||
| ج | -50~350 درجة مئوية | ||||||||||||
| د | -200-150 درجة مئوية | ||||||||||||
| تصنيف دقة الرمز | |||||||||||||
| ن | 0.20% | ||||||||||||
| م | 0.15% | ||||||||||||
| هـ | 0.10٪ | ||||||||||||
| الرمز وصلة الضغط | |||||||||||||
| F | المواصفات القياسية GB/T 9123.1-2000 ANSI المواصفات الرقبية لحام ANSI B16.5 | ||||||||||||
| W | نوع الصحة | ||||||||||||
| (ل) | خيوط لحام | ||||||||||||
| T | التخصيص | ||||||||||||
| شهادة فحص الشفرة | |||||||||||||
| F | معيار المصنع:شهادة اختبار المصنع | ||||||||||||
| أنا | GB:شهادة التحقق من طرف ثالث | ||||||||||||
| مواد التعليمات البرمجية | |||||||||||||
| أ | أنبوب قياس:316L | ||||||||||||
| ج | أنبوب قياس:Hastellov | ||||||||||||
| F | أنبوب قياس:بث الجدار الداخلي PTFE ((لقطر كبير) | ||||||||||||
| T | تخصيص خاص: باستخدام هذه الرسالة لطلب التخصيص، يرجى إبلاغ تصنيف الضغط | ||||||||||||
| ناقل الرموز | |||||||||||||
| أ | النوع المتكامل | ||||||||||||
| B ((XX) | نوع القسمة ((طول الكابل) ، مع دعامة | ||||||||||||
| الرمز علامة مضادة للانفجار | |||||||||||||
| أ | EXD II CT5Gb | ||||||||||||
| kmf-1 | 3b ((0 ≈ 800kg/h) | أ | ب | 40 | أ | ن | F | F | أ | B ((10) | أ | المعلومات النموذجية للشركات | |
منتجاتنا تستخدم على نطاق واسع في النفط والكيمياء والمعادن والكهرباء والغذاء والصيدلة وحماية البيئة ومجالات الطاقة. أكثر من 30 مقاطعة ومدينة في جميع أنحاء البلاد،والصادرات في بعض البلدان.
1س: هل يمكنني وضع شعاري الخاص على المنتج؟
الجواب: بالتأكيد. يمكن طباعة الشعار على المقصورة، ويمكن أن يحفر اسم الشركة على لوحة الاسم.
2س: ماذا عن مراقبة الجودة؟
ج: سيتم اختبار جميع المنتجات 3 مرات قبل التعبئة.
3س: هل يمكنني إصدار أمر محاكمة، 1 كجم على سبيل المثال؟
ج: بالتأكيد ، أمر التجربة مقبول. بشكل عام ، لدينا نماذج شائعة في المخزون. سيتم إرسال العينة في غضون أسبوع واحد ، بعد استلام الدفع.
4س: هل يمكنك تصميم حسب متطلباتي؟
ج: بالطبع، فريقنا سوف يصمم لك، لجعل لدينا طبقة الغذاء أنبوب كوريوليس معداد تدفق الكتلة العمل بشكل مثالي في نهاية الخاص بك.
7 أيام عمل تسليم سريع / شركة إكسبريس مقترحة: DHL
