Place of Origin:
China
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
CE
Model Number:
KBU601
فيديو
فيديو
فيديو
فيديو

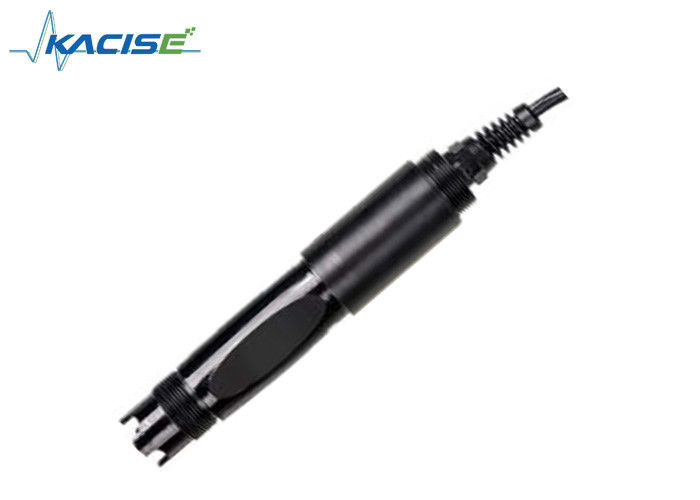

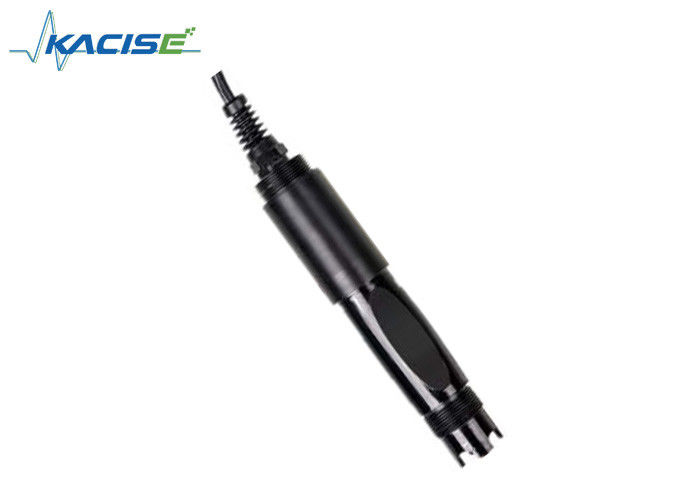

يتم استخدام مستشعر الرقم الهيدروجيني عبر الإنترنت KWS-700 في مراقبة جودة المياه البيئية، ومحلول الأحماض/القلويات/الملح، وعملية التفاعل الكيميائي، وعملية الإنتاج الصناعي، ويمكنه تلبية متطلبات قياس الرقم الهيدروجيني عبر الإنترنت لمعظم التطبيقات الصناعية.
| نموذج | كي دبليو اس-700 |
| نطاق القياس | 0 ~ 14 درجة حموضة |
| دقة | ± 0.1 درجة حموضة |
| دقة | 0.01 درجة حموضة |
| نطاق درجة الحرارة | 0 ~ 65 درجة مئوية |
| ضغط العمل | <0.2 ميجا باسكال |
| تعويض درجة الحرارة | التعويض التلقائي لدرجة الحرارة |
| الإخراج | RS-485، بروتوكول مودبوس |
| مزود الطاقة | 12～24VDC ±10% |
| مادة الجزء المبلل | طاعون المجترات الصغيرة |
| تثبيت | تركيب غمر، خيط 3/4 NPT |
| طول الكابل | 5 م، قابل للتخصيص |
| طريقة المعايرة | معايرة نقطتين |
| استهلاك الطاقة | <0.5 واط |
| درجة الملكية الفكرية | IP68 |
ملاحظة: يجب عدم تركيب المستشعر رأساً على عقب أو أفقياً عند تركيبه، على الأقل بزاوية 15 درجة أو أكثر.
بعد اكتمال الأسلاك، يجب فحصها بعناية لتجنب التوصيلات غير الصحيحة قبل تشغيل الطاقة.
مواصفات الكابل: بالنظر إلى أن الكابل مغمور في الماء (بما في ذلك مياه البحر) لفترة طويلة أو معرض للهواء، فإن الكابل يتمتع بمقاومة معينة للتآكل. يبلغ القطر الخارجي للكابل Φ6 مم وجميع الواجهات مقاومة للماء.
عند قياس مستشعر الأس الهيدروجيني، يجب تنظيفه بالماء المقطر (أو الماء منزوع الأيونات)، ويجب استخدام ورق الترشيح لامتصاص الرطوبة لمنع دخول الشوائب إلى السائل المراد اختباره. يجب إدخال ثلث المستشعر في المحلول المراد اختباره.
يجب غسل المستشعر في حالة عدم استخدامه، أو إدخاله في الغلاف الواقي الذي يحتوي على محلول كلوريد البوتاسيوم 3.5 مول/لتر، أو إدخال المستشعر في حاوية تحتوي على 3.5 مول/لتر
محلول كلوريد البوتاسيوم.
تحقق مما إذا كانت المحطة جافة. إذا كانت ملطخة، امسحها بالكحول المطلق وجففها. تجنب الغمر لفترة طويلة في الماء المقطر أو محلول البروتين ومنع ملامسة شحم السيليكون. باستخدام المستشعر الأطول، قد يصبح الغشاء الزجاجي نصف شفاف أو به رواسب، والتي يمكن غسلها بحمض الهيدروكلوريك المخفف وشطفها بالماء. يتم استخدام المستشعر لفترة طويلة. عند حدوث خطأ في القياس يجب معايرته بجهاز القياس للمعايرة.
عندما لا يمكن إجراء المعايرة والقياس أثناء صيانة المستشعر وصيانته بالطريقة المذكورة أعلاه، يكون المستشعر قد فشل. يرجى استبدال
المستشعر.
| درجة الحرارة (درجة مئوية) | 4.00 | 4.01 | 6.86 | 7.00 | 9.18 | 10.01 |
|---|---|---|---|---|---|---|
| 0 | 4.00 | 4.00 | 6.98 | 7.12 | 9.46 | 10.32 |
| 5 | 4.00 | 4.00 | 6.95 | 7.09 | 9.39 | 10.25 |
| 10 | 4.00 | 4.00 | 6.92 | 7.06 | 9.33 | 10.18 |
| 15 | 4.00 | 4.00 | 6.90 | 7.04 | 9.28 | 10.12 |
| 20 | 4.00 | 4.00 | 6.88 | 7.02 | 9.23 | 10.06 |
| 25 | 4.00 | 4.01 | 6.86 | 7.00 | 9.18 | 10.01 |
| 30 | 4.01 | 4.02 | 6.85 | 6.99 | 9.14 | 9.97 |
| 35 | 4.02 | 4.02 | 6.84 | 6.98 | 9.17 | 9.93 |
| 40 | 4.03 | 4.04 | 6.84 | 6.97 | 9.07 | 9.89 |
| 45 | 4.04 | 4.0 5 | 6.83 | 6.97 | 9.04 | 9.86 |
| 50 | 4.06 | 4.06 | 6.83 | 6.97 | 9.02 | 9.83 |
أحيانًا يكون هناك خطأ في القراءة الفعلية ومعيار الجهاز بمقدار ±1 رقم.
ملحوظة: تمت معايرة الحساس في المصنع، وإذا لم يتجاوز خطأ القياس، فلا يجب أن تكون المعايرة عشوائية.
استخدم 250 مل من الماء المقطر في أسطوانة قياس، صب في كوب، أضف حزمة من مسحوق المعايرة بدرجة حموضة = 6.86، حرك بالتساوي بقضيب زجاجي حتى يذوب المسحوق تمامًا، قم بتكوين المحلول مع درجة حموضة = 6.86، ضع المستشعر في المحلول، انتظر لمدة 3 إلى 5 دقائق، بعد استقرار القيمة، انظر ما إذا كانت القيمة المعروضة هي 6.86. إذا لم يكن الأمر كذلك، فأنت بحاجة إلى إجراء معايرة صفرية. راجع الملحق للحصول على تعليمات المعايرة.
بالنسبة للمحلول الحمضي: خذ 250 مل من الماء المقطر في أسطوانة قياس، ثم اسكبه في كوب، وأضف حزمة من مسحوق المعايرة بدرجة حموضة = 4.00، وحركه بالتساوي باستخدام قضيب زجاجي حتى يذوب المسحوق تمامًا، ثم قم بتكوين المحلول على أعلى ح = 4.00؛ في الحل، انتظر لمدة 3 إلى 5 دقائق. بعد أن تكون القيمة مستقرة، تحقق مما إذا كانت القيمة 4.00. إذا لم يكن الأمر كذلك، مطلوب معايرة المنحدر. راجع الملحق للحصول على تعليمات المعايرة.
بالنسبة للمحلول القلوي: خذ 250 مل من الماء المقطر في أسطوانة قياس، واسكبه في كوب، وأضف علبة من مسحوق المعايرة بدرجة حموضة = 9.18، وحركه بالتساوي باستخدام قضيب زجاجي حتى يذوب المسحوق تمامًا، ثم اضبط المحلول على درجة حموضة = 9.18؛ في الحل، انتظر لمدة 3 إلى 5 دقائق. بعد أن تكون القيمة مستقرة، تحقق مما إذا كان العرض 9.18 . إذا لم يكن الأمر كذلك، مطلوب معايرة المنحدر. راجع الملحق للحصول على تعليمات المعايرة.
لدى أقسام فحص الجودة إجراءات فحص موحدة، مع معدات وأدوات كشف متقدمة، وبما يتفق بدقة مع إجراءات الاختبار للمنتجات التي تقوم باختبار التقادم لمدة 72 ساعة، واختبار الاستقرار، وليس مصنع منتجات دون المستوى المطلوب.
يقوم الطرف المتلقي بإرجاع دفعة المنتج مباشرة بمعدل فشل قدره 2%، ويتحمل المورد جميع التكاليف المتكبدة. يشير المعيار المرجعي إلى وصف المنتج المقدم من المورد.
ضمان كمية البضائع وسرعة الشحن.
توفر الشركة خدمة ما بعد البيع المحلية خلال سنة من تاريخ البيع، ولكنها لا تشمل الأضرار الناجمة عن الاستخدام غير السليم. إذا كانت هناك حاجة إلى إصلاح أو تعديل، يرجى إعادته، ولكن يجب أن تكون تكلفة الشحن مغرورة. في حالة تلف الجهاز في الطريق، ستقوم الشركة بإصلاح تلف الجهاز مجانًا.
تنسيق البيانات الافتراضي لاتصالات Modbus هو: 9600، n، 8، 1 (معدل الباود 9600 بت في الثانية، 1 بت بداية، 8 بتات بيانات، بدون تكافؤ، 1 بت توقف).
يمكن تخصيص المعلمات مثل معدل الباود.
06 03 xx xx xx xx xx xx
العنوان رمز الوظيفة عنوان التسجيل عدد السجلات رمز التحقق من CRC (البايت المنخفض أولاً)
06 03 xx xx...... xx xx xx
العنوان رمز الوظيفة وحدات البايت بيانات الإجابة رمز التحقق من CRC (البايت المنخفض أولاً)
06 06 xx xx xx xx xx xxx
العنوان رمز الوظيفة تسجيل العنوان كتابة البيانات رمز التحقق من CRC (البايت المنخفض أولاً)
06 06 xx xx xx xx xx xxx
العنوان رمز الوظيفة تسجيل العنوان كتابة البيانات رمز التحقق من CRC (البايت المنخفض أولاً)
| تسجيل العنوان | اسم | وصف | عدد السجلات | طريقة المقابلة |
|---|---|---|---|---|
| 40001 (0x0000) | القيمة المقاسة + درجة الحرارة | 4 أعداد صحيحة مزدوجة البايت، وهي القيمة المقاسة، والعدد المقاس للمنازل العشرية، وقيمة درجة الحرارة، والقيمة العشرية لقيمة درجة الحرارة. | 4 (8 بايت) | يقرأ |
| 44097 (0x1000) | معايرة صفر | تمت معايرته في محلول قياسي بدرجة حموضة تبلغ 6.86، وكتابة البيانات إلى 0 | 1 (2 بايت) | يكتب |
| 44099 (0x1002) | معايرة المنحدر (4pH) | تمت معايرته في محلول قياسي بدرجة حموضة 4.00، وكتابة البيانات إلى 0 | 1 (2 بايت) | يكتب |
| 44101 (0x1004) | معايرة المنحدر (9.18pH) | تمت معايرتها في محلول قياسي بدرجة حموضة 9.18، وكتابة البيانات إليها | 1 (2 بايت) | يكتب |
| 44103 (0x1006) | قيمة المعايرة صفر | تتم قراءة البيانات على أنها إزاحة صفر. | 1 (2 بايت) | يقرأ |
| 44105 (0x1008) | قيمة معايرة المنحدر | بيانات القراءة هي قيمة المنحدر x1000. | 1 (2 بايت) | يقرأ |
| 44113 (0x1010) | معايرة درجة الحرارة | عند معايرة المحلول، تكون البيانات المكتوبة هي قيمة درجة الحرارة الفعلية x10؛ بيانات القراءة هي إزاحة معايرة درجة الحرارة x10. | 1 (2 بايت) | اكتب / اقرأ |
| 48195 (0x2002) | عنوان الاستشعار | الافتراضي هو 6 ونطاق البيانات هو 1-127. | 1 (2 بايت) | اكتب / اقرأ |
| 48225 (0x2020) | إعادة ضبط المستشعر | تتم استعادة قيمة المعايرة إلى القيمة الافتراضية وتكون بيانات الكتابة 0. ملاحظة: يحتاج المستشعر إلى المعايرة مرة أخرى بعد إعادة الضبط. | 1 (2 بايت) | يكتب |
ملحوظة:
xx xx xx xx xx xx xx xx
2- قياس البايت قياس 2 بايت 2 بايت قيمة درجة الحرارة 2 بايت مقياس درجة الحرارة
رقم مقياس القيمة
نوع البيانات الافتراضي هو: عدد صحيح مزدوج البايت، البايت العالي أولاً؛ البعض الآخر اختياري كأنواع الفاصلة العائمة.
الوظيفة: الحصول على الرقم الهيدروجيني ودرجة الحرارة لمسبار القياس؛ وحدة الرقم الهيدروجيني هي الرقم الهيدروجيني. وحدة درجة الحرارة هي درجة مئوية.
إطار الطلب: 06 03 00 00 00 04 45 BE ؛
إطار الاستجابة: 06 03 08 00 62 00 02 01 01 00 01 24 59
مثال على القراءة:
| قيمة الرقم الهيدروجيني | قيمة درجة الحرارة |
|---|---|
| 00 62 00 02 | 01 01 00 01 |
الرقم الهيدروجيني: 00 62 يشير إلى قيمة الرقم الهيدروجيني للقراءة السداسية، ويشير 00 02 إلى أن قيمة الرقم الهيدروجيني تحتوي على منزلتين عشريتين ويتم تحويلها إلى قيمة عشرية تبلغ 0.98.
قيمة درجة الحرارة: 01 01 تشير إلى قيمة درجة حرارة القراءة السداسية، 00 01 تشير إلى أن قيمة درجة الحرارة لها منزلة عشرية واحدة ويتم تحويلها إلى قيمة عشرية 25.7
الوظيفة: ضبط قيمة معايرة الرقم الهيدروجيني الصفرية للقطب. تعتمد القيمة الصفرية على معيار الرقم الهيدروجيني 6.86. الأمثلة هي كما يلي؛
إطار الطلب: 06 06 10 00 00 00 8C BD
إطار الاستجابة: 06 06 10 00 00 00 8C BD معايرة المنحدر
الوظيفة: ضبط قيمة معايرة منحدر الرقم الهيدروجيني للقطب الكهربائي؛ تنقسم معايرة المنحدر إلى معايرة النقطة العالية والنقطة المنخفضة، ويتم قياس المحلول القلوي عند النقطة العالية؛ يتم قياس المحلول الحمضي عند النقطة المنخفضة، حيث يكون المحلول القياسي مرتفعًا هنا. النقطة 9.18pH، الحل القياسي المنخفض 4.00pH لمرجع المعايرة، الأمثلة هي كما يلي:
محلول قياسي ذو نقطة عالية 9.18 معايرة الرقم الهيدروجيني: إطار الطلب: 06 06 10 04 00 00 CD 7C
إطار الاستجابة: 06 06 10 04 00 00 CD 7C محلول قياسي منخفض 4.00 معايرة الرقم الهيدروجيني: إطار الطلب: 06 06 10 02 00 00 2D 7D
إطار الاستجابة: 06 06 10 02 00 00 2D 7D
الدور: ضبط عنوان جهاز MODBUS للقطب الكهربائي؛ قم بتغيير عنوان الجهاز من 06 إلى 01. المثال كالتالي إطار الطلب: 06 06 20 02 00 01 E3 BD
إطار الاستجابة: 06 06 20 02 00 01 E3 BD
إذا لم ينفذ المستشعر أمر المضيف بشكل صحيح، فسيقوم بإرجاع معلومات التنسيق التالية:
| تعريف | عنوان | رمز الوظيفة | شفرة | فحص اتفاقية حقوق الطفل |
|---|---|---|---|---|
| بيانات | ADDR | كوم + 80 ساعة | س س | اتفاقية حقوق الطفل 16 |
| عدد البايتات | 1 | 1 | 1 | 2 |
أ) الكود: 01 - خطأ في رمز الوظيفة
03-البيانات خاطئة
ب) COM: تم استلام رمز الوظيفة
