Place of Origin:
China
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KTG-M5

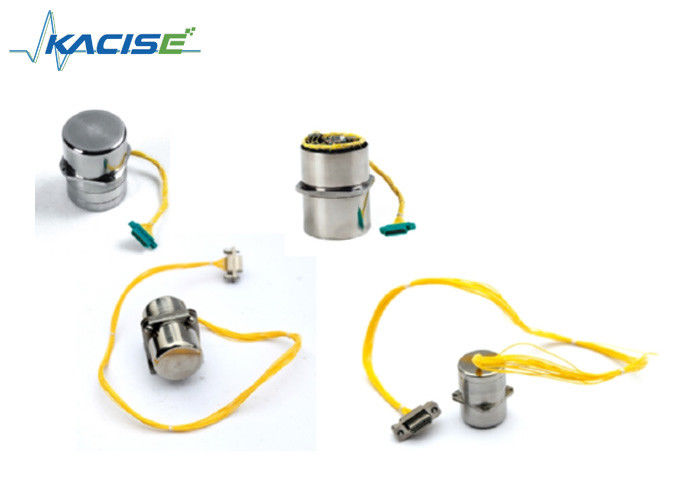

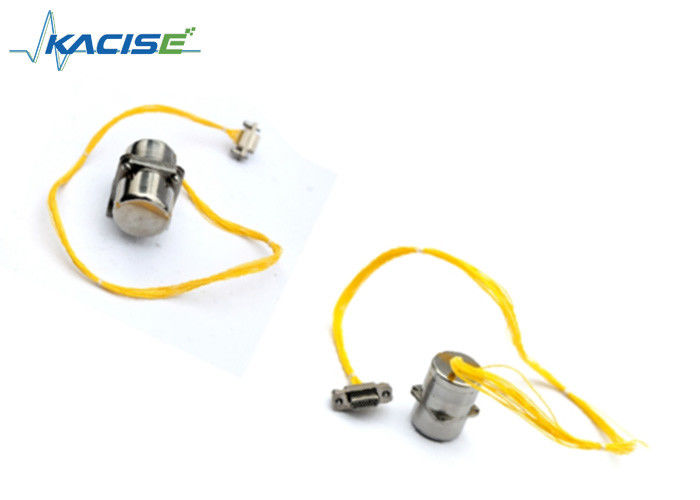

كيه تي جي-إم5 غايروسكوب متحرك
السمة
☆ وزن خفيف
☆ حجم صغير
☆ بداية سريعة
☆ تستخدم في بيئة ذات درجة حرارة عالية
مقدمة
في حقل الحفر، أجهزة الثبات أكبر وأكثر قابلية للتكيف من حقل الطيران، بسبب ظروف العمل السيئة، درجات الحرارة البيئية مرتفعة،درجة حرارة التكيف و متطلبات الحياة متطلبة جدا، KTG-M5 الديناميكية ضبط الجيرو مصممة لحالة حقل الحفر.
المعلم
| المعلم | المواصفات | القيمة | الوحدة |
| القوة | الطاقة (المرحلة 3) | 12&400 | V و Hz |
| الطاقة ((مرحلة 1) | 5&16000 | V و Hz | |
| الأداء | التجول العشوائي | ≤0.2 | °/ساعة |
| استقرار التجول | ≤0.25 | °/ساعة | |
| غير خطية | ≤0.5 | %FS | |
| أقصى معدل تتبع | ≥60 | °/S | |
| الاندفاع غير الحساس لـ G | ≤15 | °/h/g | |
| التنقل الحساس لـ G | ≤8 | °/h/g | |
| عرض النطاق | ≥60 | هرتز | |
| عامل مقياس توركر | ≥670 | °/h/mA | |
| التكنولوجيا | معدل التزامن | 8000 | r/min |
| وقت المزامنة | ≤30 | S | |
| منحدر الإخراج | 21±2 | mV/` | |
| الـ torquer الأساسي | 50±3 | Ω | |
| عزم دوران ثانوي | 2±0.5 | Ω | |
| الجسدي | الوزن | < 130 | g |
| الأبعاد | φ29×53 | ملم | |
| الشريط | M5 × 29 | ملم | |
| بيئة العمل | الحرارة | -15~100 | °C |
| اهتزاز | 5 | g | |
| الصدمة | ≥50 | g |
التثبيت
يجب تركيب المنتجات لضمان أن محور X (Y) ومرجع القياس
محور متطابق، يجب أن يكون خطأ التثبيت أقل من 5 '.
العملية
1فقط المنتجات التي تتطابق مع الطاقة المناسبة و لوحة الدائرة الحلقة المغلقة
للعمل بشكل صحيح، تحتاج إلى لوحة الدوائر، يرجى شرح مقدما.
2عندما يكون المنتج تحت الاستخدام الطبيعي، يجب أن تشغيل الطاقة لبدء المحرك،
حوالي 40s ، ثم حلقة القفل ، بحيث تكون المنتجات في حالة الحلقة المغلقة ؛
إيقاف التشغيل، فصل الحلقة المغلقة بحيث يكون المنتج في عملية الحلقة المفتوحة،
ومن ثم قم بقطع إمدادات الطاقة
3يجب تجنب هز المنتج، والحركة
يجب أن تكون عملية التثبيت خفيفة، مضيئة، المنتج غير تصادم، ضربات.
4المنتج في استخدام هذه العملية هو محظور تماما لسحب سدادة.
5المنتج في استخدام هذه العملية، لا يمكن أن يكون مقطع قصير بين مصدر الطاقة الخارجي.
6إذا حدث أي شئ غير طبيعي أثناء الاستخدام يجب إيقاف تشغيل الكهرباء على الفور
عيب داخلي للمنتج، يجب على العميل أن يبلغ شركتي فوراً، شركتي التي نظمت الإصلاح.
البعد
تعريف الجهاز
نوع المقبس: J30J-15T (طول الكابل 160 ~ 175mm)
| رقم البين | تعريف الوظيفة | ملاحظة |
| 1 | إنتاج الإشارة من محور X | |
| 2 | الـ GND | للقوة الإثارة والإشارات |
| 3 | طوافة عزم الدوران في محور X ((النهاية) | |
| 4 | قوة محرك الدورة | هناك مرحلة 12 فولت، 400 هرتز |
| 5 | مصدر طاقة إثارة المستشعر | مرحلة واحدة5 فولت، 16 كيلو هرتز |
| 6 | إنتاج الإشارة من محور Y | |
| 7 | طوافة عزم الدوران في المحور Y ((البداية) | |
| 8 | قوة محرك المحرك في مرحلة B | هناك مرحلة 12 فولت، 400 هرتز |
| 9 | التيار المتردد + 15 فولت | طاقة المكبر |
| 10 | DC-15V | طاقة المكبر |
| 11 | طوافة عزم الدوران في محور X ((البداية) | |
| 12 | صفر | |
| 13 | صفر | |
| 14 | قوة محرك المحرك في المرحلة C | هناك مرحلة 12 فولت، 400 هرتز |
| 15 | طوافة عزم الدوران في المحور Y ((النهاية) |
|
ملاحظة: ينطبق الشيء نفسه على J30J-21T ، إذا كنت تستخدم مصدر آخر ، يرجى شرح ذلك مسبقًا.
