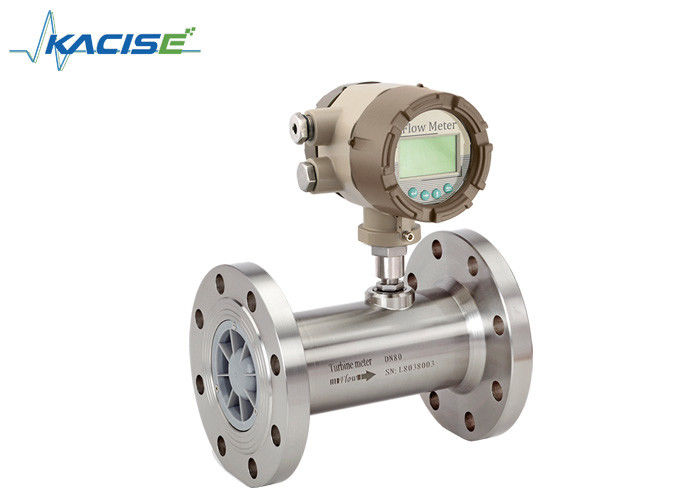

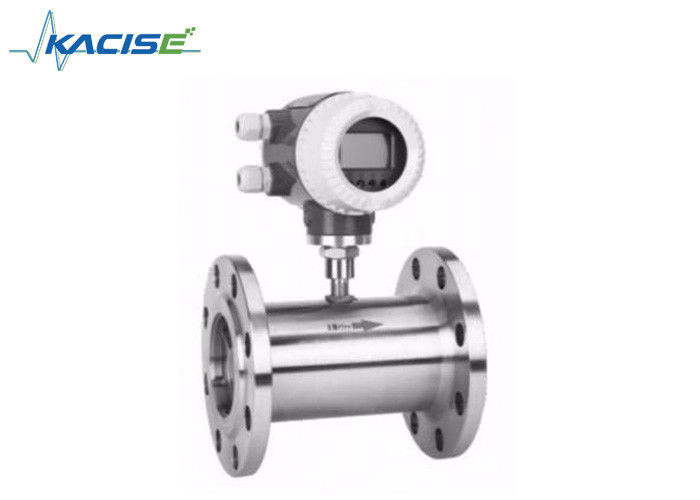

عداد تدفق التوربين بدقة عالية من الفولاذ المقاوم للصدأ لغاز البترول والقياس الرقمي الذكي

مقياس تدفق التوربين KXTUF هو استخدام تكنولوجيا المعالجة الدقيقة ذات الشريحة الواحدة ذات الطاقة المنخفضة المتقدمة والتي طورت جهاز استشعار تدفق التوربين وتكامل العداد الذكي الجديد ،مع بنية صغيرة، قراءات بديهية واضحة، موثوقية عالية، دون تدخل الطاقة الخارجية، مضاد للبرق، ميزة واضحة منخفضة التكلفة،يستخدم على نطاق واسع لقياس الأنابيب المغلقة والفولاذ المقاوم للصدأ 1Cr18Ni9Ti، 2Cr13 والكوروندوم Al2O3، الكربيد لا يآكل، وليس هناك ألياف، والجسيمات وغيرها من الشوائب، واللزوجة الحركية عند درجة حرارة التشغيل أقل من 5 × 10-6m2 / s من السائل،للكوسوسة الحركية أكثر من 5 × 10-6m2 / s من السائل، يمكن أن يكون التحكم الكمي، والإنذار المفرط، الخ، هو عداد تدفق مثالية ومقاييس الطاقة.

كائنات القياس: النفط، السوائل العضوية، السوائل غير العضوية، غاز البترول المسال، الغاز الطبيعي، غاز الفحم والسوائل التخفيفية.

• دقة عالية، عادة ما تصل إلى ± 1%R، ± 0.5%R، دقة عالية تصل إلى 0.2%R
• قابلية تكرار جيدة ، قابلية تكرار قصيرة الأجل تصل إلى 0.05٪ ~ 0.2٪ ، في التسوية التجارية هي الخيار المفضل لمقياس التدفق.
• خروج إشارة تردد النبضات، مناسبة للتجميع والاتصال بجهاز الكمبيوتر؛ لا يوجد تحول صفر ومقاومة قوية للتداخل
• يمكن الحصول على إشارة عالية التردد ((3 ~ 4KHz) ، وتكون دقة الإشارة قوية.
• نطاق واسع، متوسط وقطر كبير يصل إلى 1:20، عيار صغير 1:10.
• هيكل مضغوط وصيانة مريحة

• محطات نقل وتجميع غاز البترول المسال والنفط المكرر والنفط الخام الخفيف، المحطة الأولى والمحطة النهائية لخط أنابيب النفط الخام الكبير للتسوية التجارية.
• تستخدم على نطاق واسع في صناعات البترول والكيماويات والمعادن والورق وغيرها لقياس حجم تدفق السائل والحجم الإجمالي.

1. وفقًا لوظيفة الجهاز ، يمكن تصنيف مقياس تدفق التوربين KXTUF إلى نوعين ، أي:
   • جهاز استشعار تدفق التوربين / جهاز إرسال
   • عداد تدفق التوربينات المتكامل الذكي
2. وصف الوظيفة
   • جهاز استشعار تدفق التوربين / جهاز إرسال
     هذا المنتج نفسه ليس له وظيفة إشارة محلية ، فقط نقل عن بعد لإشارة التدفق. يمكن تقسيم إشارة التدفق إلى إشارة نبض أو إشارة تيار (4-20mA) ؛ سعر منخفض ، مستوى تكامل مرتفع,حجم صغير ، مناسب بشكل خاص للاستخدام مع مؤشر ثانوي ، PLC ، DCS ، وأنظمة التحكم الأخرى مع الكمبيوتر.

وفقًا للإشارة الخارجة ، يمكن تقسيم نوع المنتج إلى نوع KXTUF-N ونوع KXTUF-A.

• عداد تدفق التوربينات المتكامل الذكي
  هذا المنتج نفسه مع وظيفة عرض محلية، وحدتين عرض متاحة، وفقا لوضع إمدادات الطاقة، سواء مع نقل إشارة عن بعد،يمكن تقسيمها إلى نوع KXTUF-B ونوع KXTUF-C.

KXTUF-B: إمدادات الطاقة 3.2V 10AH خلية الليثيوم (عمر الخدمة 4 سنوات) ، بدون إشارة إخراج.

KXTUF-C: إمدادات متواصلة خارجية 24 فولت ، مخرج 4-20 mA إشارة حالية قياسية بسلكين ، اتصالات RS485 أو HART اختيارية.

الرسم البياني 1 (DN4 ~ DN10):جهاز استشعار تدفق التوربينات من نوع الاتصال بالخيوط (بما في ذلك قسم الأنابيب المستقيم).
الرسم البياني 2 (DN15 ~ DN40):رسم حجم جهاز استشعار التدفق المتصل بالخيوط
الرسم البياني 3 (DN4 ~ DN10):رسومات أجهزة استشعار تدفق التوربين المتصلة بالشريحة.
طريقة تثبيت أجهزة الاستشعار وفقًا للمواصفات المختلفة ، اعتمد اتصال الخيط أو السترة ، يتم عرض طريقة التثبيت في الرسم البياني 1 ، 2 ، 3.
