Place of Origin:
China
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
MPTD-5000

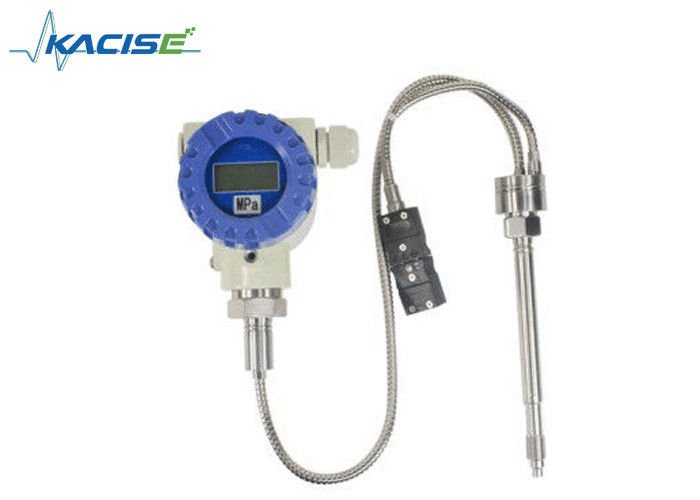

يمكن لمحول ضغط الذوبان من سلسلة GX MPTD-5000 (الجذع الصلب والصحي) قياس الضغط ودرجة الحرارة في نقطة واحدة، والتي يمكن استخدامها على نطاق واسع في معدات الطب ومعالجة الأغذية. الموديل 5000T مزود بمزدوجة حرارية. يمكن تعديل الصفر والامتداد؛ مع إشارة تضخيم يمكن توصيلها مع PLC. لديها مزايا الدقة العالية والموثوقة والجودة الجيدة والمعايرة الداخلية بنسبة 80٪.
| المعلمة | |
| يتراوح | 0…3.5MPa إلى 0…150MPa |
| الإخراج | 3.33 مللي فولت/فولت، 2.00 مللي فولت/فولت |
| دقة | ±1.0%FS، ±1.5%FS |
| مزود الطاقة | 10 فولت تيار مستمر (6 ~ 12) فولت تيار مستمر |
| التكرار | ±0.2% فس |
| مقاومة الجسر | 350 أوم±10% |
| الضغط الزائد | 1.5×FSO |
| المعايرة الداخلية | 80% ± 1.0% |
| مقاومة العزل | 200 ميجا أوم @ 100 فولت تيار مستمر |
| الأعلى. درجة حرارة الحجاب الحاجز | 200 درجة مئوية |
| مادة الغشاء | الفولاذ المقاوم للصدأ المطلي بدرجة 15-5PH |
| موصل كهربائي | 5بين، 6بين |
| موصل العملية | 1/2 بوصة -20UNF، M14×1.5، M18×1.5 (تصميم العميل) |
مبتد-5000
مبتد-5000T
| نموذج | النطاق (شريط) | الإخراج | موضوع المسمار | اتصال كهربائي | متطلبات أخرى |
| مبتد-5000(ت) | --- | --- | --- | --- | --- |
| مثال: MPTD-5000-500Bar-3.33mV/V-M14×1.5-6PIN | |||||
تثبيت
الحجاب الحاجز للمستشعر هو الجزء الأكثر عرضة للتلف، يرجى عدم إسقاط الغطاء الواقي قبل التثبيت، وفي التثبيت يجب الانتباه إلى حماية الحجاب الحاجز للمستشعر. يجب أن تتم معالجة فتحات التثبيت وفقًا للمتطلبات الفنية لحجم ثقب التثبيت وجدول الحجم، لتجنب تركيب الثقب غير القياسي الذي يتسبب في خدش الحجاب الحاجز للمستشعر والتأثير على العمل الطبيعي للمستشعر.
تفكيك
لضمان عدم ترك تركيب الثقب خلف جسم معدني غريب أو بلاستيك، يجب إزالة جميع المستشعرات من الجهاز قبل تنظيف الطارد، ولا يمكن إزالة المستشعر إلا عندما يكون البوليمر في حالة منصهرة ساخنة، ثم قم بإزالته واستخدام قطعة قماش ناعمة على الفور لمسح غشاء مسبار المستشعر. يمكن لشركة Xi'an Kacise Optronics Tech Co., Ltd. توفير فتحة التثبيت لأداة التنظيف الخاصة لتنظيف المواد المتبقية في الفتحة من أجل تسهيل عملية التثبيت التالية.
بدء
تأكد من وقت التسخين والصهر المناسب قبل بدء تشغيل المعدات، وذلك لضمان أن جميع المواد الموجودة في الجزء الغشائي من المستشعر قبل عمل آلات البثق في حالة الذوبان.
موقع
يمكن لمسبار المستشعر أن يقاوم درجات الحرارة العالية، ولكن يجب أن تكون درجة حرارة الغلاف أقل من 80 درجة مئوية، لذلك، أثناء عملية التثبيت والاستخدام، يجب على المستخدم الانتباه إلى تركيب جزء غلاف المستشعر المثبت في بيئة درجة حرارة الغرفة. يعد عزل الغلاف ومنطقة درجة الحرارة المرتفعة مفيدًا لتحسين دقة القياس وعمر خدمة المستشعر.
تأثير الزائد
في عملية التحكم في الضغط الفعلي، يفضل أن يكون ذلك ضمن الضغط المقدر، على الرغم من أن المستشعر لديه قدرة حمل زائد معينة، إلا أن الحمل الزائد لفترة طويلة سيؤثر على دقة قياس المستشعر وعمر الخدمة.
توصيل كهربائي
في التوصيل الكهربائي، يجب توصيل كابل توصيل خرج إشارة جهاز الإرسال بشكل منفصل من خلال فتحة الأسلاك لتجنب تداخل المشهد.
فتحة التركيب
| مستو مختومة | |||||
|
د1 | م18×15 | م22×15 | G3/8" | G3/4" |
| د2 | Φ10.2 | Φ16.1 | Φ10.2 | Φ18.3 | |
| د3 | Φ15.5 | Φ20.1 | Φ14.5 | Φ24.2 | |
| م | Φ19 | Φ23 | Φ17 | Φ28 | |
| أ | 11 | 11 | 9 | 11 | |
| ب | 13 | 13 | 10 | 14 | |
| ج | 40 | 25 | 25 | 40 | |
| 45 درجة المنحدر مختومة | |||||
|
د1 | م12×1.5 | م14×1.5 | 1/2-20UNF | م18×1.5 |
| د2 | Φ8.1 | Φ8.1 | Φ8.1 | Φ10.2 | |
| د3 | Φ10.8 | Φ12.5 | Φ11 | Φ15.5 | |
| د4 | Φ13 | Φ15 | Φ14 | Φ19 | |
| أ | 6 | 6 | 6 | 6 | |
| ب | 9 | 9 | 9 | 11 | |
| ج | 16 | 16 | 16 | 20 | |
