Place of Origin:
China
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KUS-M56
فيديو

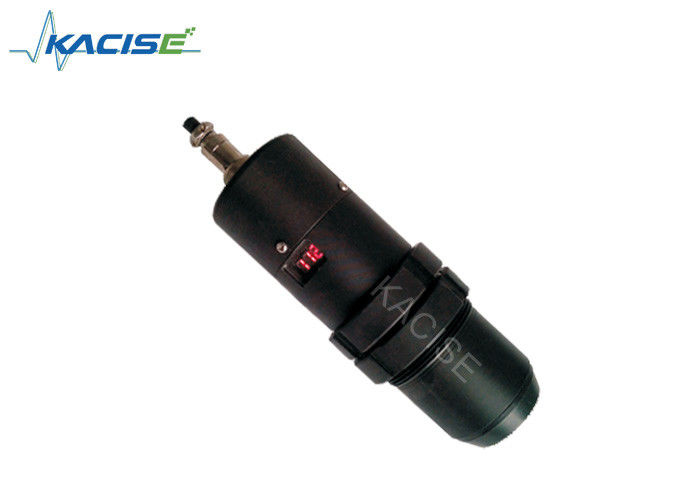

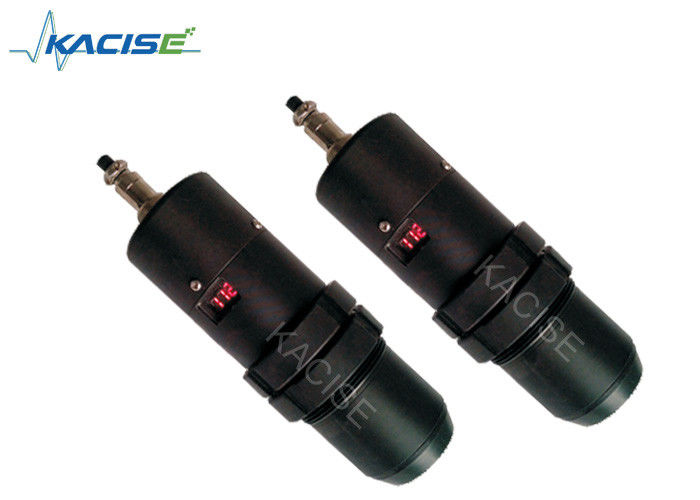

عرض الأنبوب الرقمي قياس تدفق متر بالموجات فوق الصوتية PNP / NPN إخراج التبديل
مقدمة
يستخدم المستشعر بالموجات فوق الصوتية الموجات الصوتية للقيام باكتشاف عدم الاتصال وعدم التآكل على الأهداف المستهدفة. يمكن استخدامه للكشف عن الأجسام الشفافة أو الملونة، أو الأجسام المعدنية أو غير المعدنية، وكذلك المواد الصلبة أو السائلة أو المسحوقة. الظروف المحيطة مثل الدخان البيئي أو الغبار أو البيئة أو المطر لها تأثير بسيط جدًا على أداء الكشف عن أجهزة الاستشعار بالموجات فوق الصوتية.
مبدأ النطاق بالموجات فوق الصوتية
يرسل محول الطاقة بالموجات فوق الصوتية نبضات فوق صوتية تنتشر إلى الوسائط المقاسة من خلال وسائط الاتصال، من خلال الانعكاس ثم العودة إلى محول الطاقة المتلقي من خلال الوسط الصوتي، وتنتشر النبضة فوق الصوتية المقاسة من جهاز الإرسال إلى جهاز الاستقبال في الوسط الصوتي للوقت. ثم حسب سرعة الصوت في الوسط الصوتي يمكن اعتبار المسافة من محول الطاقة إلى سطح الوسائط. لتحديد مستوى السائل. لذلك، يمكننا حساب المسافة من المسبار إلى السطح العاكس D = C * t / 2 (مقسمة على 2 لأن الموجات الصوتية من المرسل إلى المستقبل هي في الواقع مستديرة، D هي المسافة، C هي سرعة الصوت، t هو الوقت)
ميزات المنتجات
المؤشر الفني الرئيسي
| يتراوح | 0.1 ~ 0.5 م، 0.15 ~ 1 م، 0.3 ~ 3 م، 0.4 ~ 5 م، 0.5 ~ 6 م |
| دقة | 3 مللي متر أو 0.1% (أيهما أكبر) |
| وقت الاستجابة | <200 مللي ثانية |
| عرض | قاد |
| زاوية الانبعاث | 20 درجة |
| الإخراج التناظري | تحميل 4 ~ 20 مللي أمبير/500 أوم |
| تبديل الإخراج | بنب/نبن (اختياري) |
| RS232/485 | بروتوكول MODBUS أو بروتوكول مخصص (اختياري) |
| مزود الطاقة | معيار 24VDC (±15%) |
| درجة الحرارة المحيطة | -20～+60 درجة مئوية |
| فئة الحماية | IP65 (IP66 اختياري) |
| تثبيت | م56*2 |
| ملاحظة: يمكن اختيار مخرج واحد فقط من بين ثلاثة أنواع من المخرجات. | |
أبعاد تركيب جهاز الاستشعار بالموجات فوق الصوتية
ملاحظات التثبيت
