Place of Origin:
China
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
CE / ISO / Explosion-proof
Model Number:
KTF

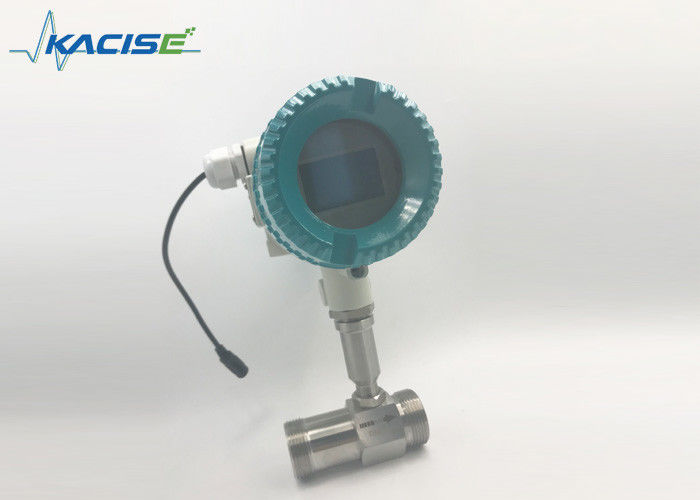

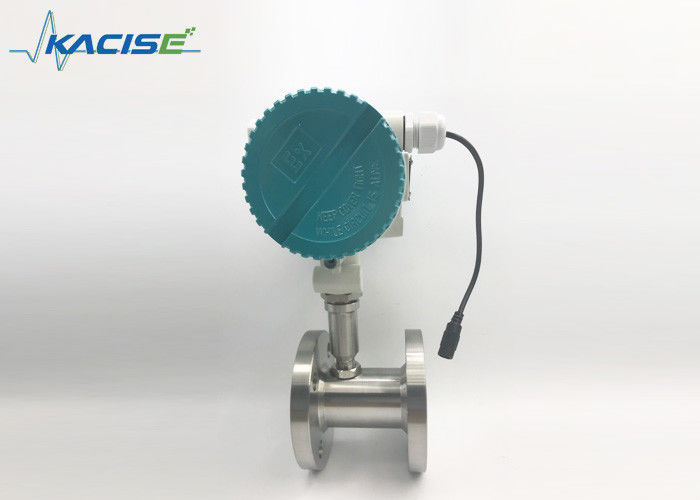

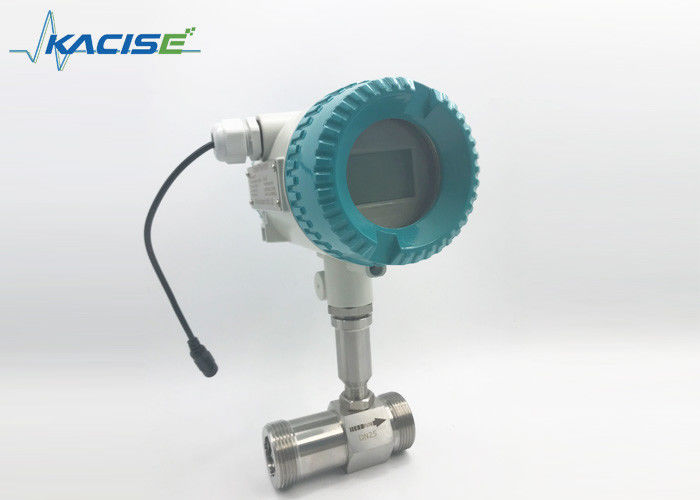

4-20mA الناتج التناظري من الفولاذ المقاوم للصدأ LWGY-25 عداد تدفق التوربين
الوصف
عداد تدفق التوربينات من النوع الصحيعداد تدفق يستخدم على نطاق واسع في صناعات الأدوية والأغذية والمشروبات لقياس، وفرز، ومراقبة، وملء، الخالجزء الدوار من عداد التدفق مصنوع من مادة خاصة التي تمتلك أداء جيد مضاد للتآكل والصدأ. هيكل عداد التدفق هو خاصة مصممة ومعتمدة بدرجة كبيرة دقة ويمكن تكرار عداد التدفق. المنتج أيضا مع اتصال صيانة سهلة،مناسبة لصناعات الأدوية والمشروبات.
الخصائص
المواصفات
| مقياس | القيمة | الوحدة | |
|---|---|---|---|
| قطرها | الخيط | 4، 6، 10، 15، 20، 25، 32، 40 | ملم |
| الجهاز (المشبك) | 15، 20، 25، 32، 40، 50، 65، 80، 100، 125150, 200 | ملم | |
| الدقة | ±1، ±0.5، ± 0.2 (مخصص) | %R | |
| نسبة النطاق | 1:10، 1:15، 1:20 | ||
| مواد أجهزة الاستشعار | 304، 316 ((L) الفولاذ المقاوم للصدأ الخ | ||
| بيئة العمل | درجة حرارة متوسطة | -20~120 | °C |
| درجة حرارة البيئة | -10~55 | °C | |
| الرطوبة النسبية | 5% إلى 90% | ||
| الضغط الجوي | 86~106 | KPa | |
| مخرج الإشارة |
مستشعر: إشارة تردد النبض، مستوى كهربائي منخفض≤0.8V، مستوى مرتفع≥8V جهاز إرسال: سلكان، إشارة التيار المستمر من 4 إلى 20 مآ |
||
| واجهة الاتصالات | RS485 | ||
| إمدادات الطاقة |
أجهزة الاستشعار: +12 فولت DC، +24 فولت DC (اختياري) جهاز الإرسال: + 24 فولت DC نوع الإشارة المحلية: خلايا الليثيوم 3V المدمجة أو + 24VDC الخارجية |
||
| سلك نقل الإشارة | STVPV3 × 0.3 (3 سلك) ، 2 × 0.3 (2 سلك) | ||
| مسافة الإرسال | لا يزيد عن 1000 | م | |
| واجهة خط الإشارة |
النوع الأساسي: رابط هاوسمان أو سلك ثلاثي النواة. النوع المقاوم للانفجار: M20 × 1.5 (F) |
||
| الدرجة المقاومة للانفجار |
النوع الأساسي: مقاومة للانفجار النوع المقاوم للانفجار: ExdIIBT6 |
||
| مستوى الحماية | IP65 | ||
قياس النطاق وضغط العمل
| قطر (ملم) | النطاق القياسي (م)3(ح) | النطاق الممتد (م)3(ح) | الاتصال الطبيعي والضغط المسموح به (MPa) | الضغط الخاص (MPa) (الاتصال بالفلينج) |
|---|---|---|---|---|
| DN4 | 0.04 ~ 0.25 | 0.04 ~ 0.4 | وصلة الخيوط/6.3 | 10، 16 ، 25 |
| DN6 | 0. 1 ~ 0.6 | 0.06 ~ 0.6 | وصلة الخيوط/6.3 | 10، 16 ، 25 |
| DN10 | 0.2~12 | 0.15 ~ 15 | وصلة الخيوط/6.3 | 10، 16 ، 25 |
| DN15 | 0.6~6 | 0.4~8 | وصلة الخيوط/6.3 | 4.0، 6.3، 10 ، 16 ، 25 |
| وصلة اللفاف/2.5 | ||||
| DN20 | 0.8~8 | 0.45~9 | وصلة الخيوط/6.3 | 4.0، 6.3، 10 ، 16 ، 25 |
| وصلة اللفاف/2.5 | ||||
| DN25 | 1 ~ 10 | 0.5~10 | وصلة الخيوط/6.3 | 4.0، 6.3، 10 ، 16 ، 25 |
| وصلة اللفاف/2.5 | ||||
| DN32 | 1.5 ~ 15 | 0.8~15 | وصلة الخيوط/6.3 | 4.0، 6.3، 10 ، 16 ، 25 |
| وصلة اللفاف/2.5 | ||||
| DN40 | 2 ~ 20 | 1 ~ 20 | وصلة الخيوط/6.3 | 4.0، 6.3، 10 ، 16 ، 25 |
| وصلة اللفاف/2.5 | ||||
| DN50 | 4 ~ 40 | 2 ~ 40 | وصلة اللفاف/2.5 | 4.0، 6.3، 10 ، 16 ، 25 |
| DN65 | 7~70 | 4 ~ 70 | وصلة اللفاف/2.5 | 4.0، 6.3، 10 ، 16 ، 25 |
| DN80 | 10~100 | خمسة إلى مائة | وصلة اللفاف/2.5 | 4.0، 6.3، 10 ، 16 ، 25 |
| DN100 | 20~200 | 10~200 | وصلة اللفاف/2.5 | 4.0، 6.3، 10 ، 16 ، 25 |
| DN125 | 25 ~ 250 | 13~250 | وصلة اللفاف/1.6 | 2.5، 4.0، 6.3، 10 ، 16 |
| DN150 | 30~300 | 15~300 | وصلة اللفاف/1.6 | 2.5، 4.0، 6.3، 10 ، 16 |
| DN200 | 80~800 | 40~800 | وصلة اللفاف/1.6 | 2.5، 4.0، 6.3، 10 ، 16 |
معلومات الطلب
| النموذج | ملاحظات | |||||||
|---|---|---|---|---|---|---|---|---|
| KTF | ||||||||
| DN | 4 | 4 ملم | ||||||
| 6 | 6 ملم | |||||||
| 10 | 10 ملم | |||||||
| 15 | 15 ملم | |||||||
| 20 | 20 ملم | |||||||
| 25 | 25 ملم | |||||||
| 32 | 32 ملم | |||||||
| 40 | 40 ملم | |||||||
| 50 | 50 ملم | |||||||
| 65 | 65 ملم | |||||||
| 80 | 80 ملم | |||||||
| 100 | 100 ملم | |||||||
| 125 | 125 ملم | |||||||
| 150 | 150 ملم | |||||||
| 200 | 200 ملم | |||||||
| النوع | ن | نوع جهاز الاستشعار: طاقة +12 فولت أو 24 فولت، إشارة نبض النظام 3 سلك الخروج | ||||||
| أ | نوع جهاز الإرسال: طاقة +24 فولت، مخرج 2 سلك 4-20 mA | |||||||
| ب | النوع الذكي: خلايا الليثيوم، مؤشر محلي، بدون خروج إشارة | |||||||
| ج | النوع الذكي: طاقة +24 فولت، مؤشر محلي، سلكين 4-20mA / النبض الخروج | |||||||
| C1 | النوع الذكي: طاقة +24 فولت، مؤشر محلي، اتصالات RS485 | |||||||
| البروتوكول | ||||||||
| C2 | النوع الذكي: طاقة +24 فولت، مؤشر محلي، بروتوكول HART | |||||||
| الدقة | 05 | 0.5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (طلب خاص، وقت تسليم طويل) | |||||||
| النطاق | W | نطاق القياس الموسع | ||||||
| S | نطاق قياس قياسي | |||||||
| مادة الجسم | S | 304 SS | ||||||
| (ل) | 316 (L) SS | |||||||
| مقاومة للانفجار | ن | غير مضاد للانفجار | ||||||
| E | مضاد للانفجار ExdIIBT6 | |||||||
| تصنيف الضغط | ن | عادي | ||||||
| H (x) | ضغط مرتفع | |||||||
التعبئة
