KTF

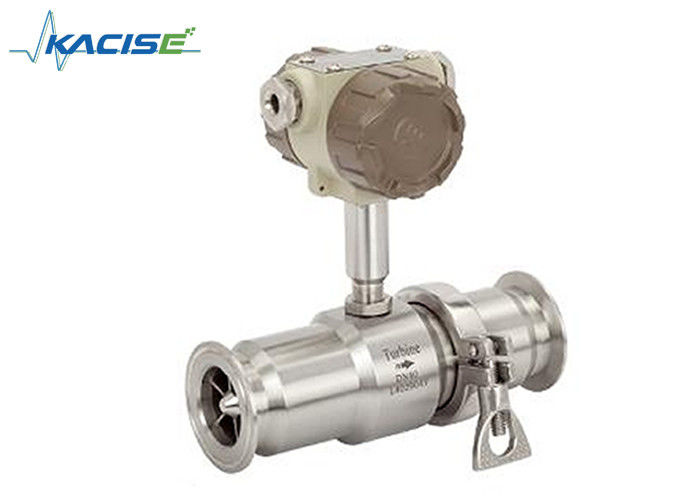

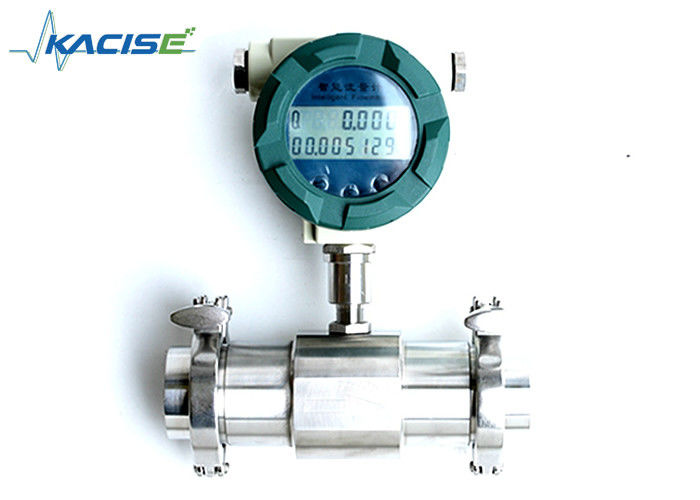

عداد تدفق التوربين هو جهاز قياس تدفق يستخدم على نطاق واسع في الصناعات مثل الأدوية والمواد الغذائية والمشروبات. إنه يخدم أغراض مختلفة ، بما في ذلك القياس ، والتفريغ ، والتحكم ،والملءوتشمل الميزات والخصائص الرئيسية لمقياس تدفق التوربين:
مادة الجزء الدوار: يتم تصنيع الجزء الدوار من عداد التدفق من مادة خاصة معروفة بأدائها الممتاز ضد التآكل والصدأ.هذا يضمن المتانة وطول العمر في البيئات الصناعية الصعبة.
التصميم الهيكلي: يحتوي عداد التدفق على هيكل مصمم خصيصًا يعزز الدقة والإعادة.هذا التصميم أمر حاسم لتحقيق قياسات تدفق دقيقة وموثوق بها في العمليات الصناعية.
التطبيقات: قياس التدفق مناسب بشكل خاص للتطبيقات في صناعات الأدوية والمشروبات حيث الدقة والنظافة عوامل حاسمة.
خصائص مضادة للتآكل: بالنظر إلى اختيار المواد والاعتبارات التصميمية ، يظهر مقياس التدفق مقاومة للتآكل ،مما يجعلها مناسبة للتعامل مع السوائل المختلفة دون المساس بدقة.
صيانة سهلة: تم تصميم عداد التدفق لصيانة سهلة، مما يسهل استخدامه في البيئات الصناعية حيث الصيانة السريعة والمريحة أمر ضروري.
التنوع: عداد تدفق التوربين متعدد الاستخدامات، مما يسمح بمجموعة من التطبيقات مثل القياس والجمع والتحكم والملء.قدرته على التكيف تجعله أداة قيمة في مختلف العمليات الصناعية.
قياسات دقيقة: تم تصميم مقياس التدفق لتوفير قياسات تدفق دقيقة وموثوقة ، وتلبية متطلبات الدقة للصناعات مثل الأدوية والمواد الغذائية والمشروبات.
بشكل عام، يبرز عداد تدفق التوربين لمتانته ودقة وملاءمته للصناعات التي يكون فيها الحفاظ على معايير النظافة أمرًا حاسمًا.
| مقياس | القيمة | الوحدة | |
|
قطرها |
الخيط | 4، 6، 10، 15، 20، 25، 32، 40 | ملم |
| الجهاز (المشبك) | 15، 20، 25، 32، 40، 50، 65، 80، 100، 125150, 200 | ملم | |
| الدقة | ±1، ±0.5، ± 0.2 (مخصص) | %R | |
| نسبة النطاق | 1:10، 1:15، 1:20 | ||
| مواد أجهزة الاستشعار | 304، 316 ((L) الفولاذ المقاوم للصدأ الخ | ||
|
العمل البيئة |
درجة حرارة متوسطة | -20~120 | °C |
| درجة حرارة البيئة | -10~55 | °C | |
| الرطوبة النسبية | 5% إلى 90% | ||
| الضغط الجوي | 86~106 | KPa | |
| مخرج الإشارة |
مستشعر: إشارة تردد النبض، مستوى كهربائي منخفض≤0.8V، مستوى مرتفع≥8V جهاز إرسال: سلكان، إشارة التيار المستمر من 4 إلى 20 مآ |
||
| واجهة الاتصالات | RS485 | ||
|
إمدادات الطاقة |
أجهزة الاستشعار: +12 فولت DC، +24 فولت DC (اختياري) جهاز الإرسال: + 24 فولت DC نوع الإشارة المحلية: خلايا الليثيوم 3V المدمجة أو + 24VDC الخارجية |
||
| سلك نقل الإشارة | STVPV3 × 0.3 (3 سلك) ، 2 × 0.3 (2 سلك) | ||
| مسافة الإرسال | لا يزيد عن 1000 | م | |
| واجهة خط الإشارة |
النوع الأساسي: رابط هاوسمان أو سلك ثلاثي النواة. النوع المقاوم للانفجار: M20 × 1.5 (F) |
||
| الدرجة المقاومة للانفجار |
النوع الأساسي: مقاومة للانفجار النوع المقاوم للانفجار: ExdIIBT6 |
||
| مستوى الحماية | IP65 | ||
|
قطرها (ملم) |
النطاق القياسي (م)3(ح) | النطاق الممتد (م)3(ح) |
الاتصال الطبيعي الضغط القياسي (MPa) |
الضغط الخاص (MPa) (الاتصال بالفلينج) |
| DN4 | 0.04 ~ 0.25 | 0.04 ~ 0.4 | وصلة الخيوط/6.3 | 10، 16 ، 25 |
| DN6 | 0. 1 ~ 0.6 | 0.06 ~ 0.6 | وصلة الخيوط/6.3 | 10، 16 ، 25 |
| DN10 | 0.2~12 | 0.15 ~ 15 | وصلة الخيوط/6.3 | 10، 16 ، 25 |
| DN15 | 0.6~6 | 0.4~8 | وصلة الخيوط/6.3 | 4.0، 6.3، 10 ، 16 ، 25 |
| وصلة اللفاف/2.5 | ||||
| DN20 | 0.8~8 | 0.45~9 | وصلة الخيوط/6.3 | 4.0، 6.3، 10 ، 16 ، 25 |
| وصلة اللفاف/2.5 | ||||
| DN25 | 1 ~ 10 | 0.5~10 | وصلة الخيوط/6.3 | 4.0، 6.3، 10 ، 16 ، 25 |
| وصلة اللفاف/2.5 | ||||
| DN32 | 1.5 ~ 15 | 0.8~15 | وصلة الخيوط/6.3 | 4.0، 6.3، 10 ، 16 ، 25 |
| وصلة اللفاف/2.5 | ||||
| DN40 | 2 ~ 20 | 1 ~ 20 | وصلة الخيوط/6.3 | 4.0، 6.3، 10 ، 16 ، 25 |
| وصلة اللفاف/2.5 | ||||
| DN50 | 4 ~ 40 | 2 ~ 40 | وصلة اللفاف/2.5 | 4.0، 6.3، 10 ، 16 ، 25 |
| DN65 | 7~70 | 4 ~ 70 | وصلة اللفاف/2.5 | 4.0، 6.3، 10 ، 16 ، 25 |
| DN80 | 10~100 | خمسة إلى مائة | وصلة اللفاف/2.5 | 4.0، 6.3، 10 ، 16 ، 25 |
| DN100 | 20~200 | 10~200 | وصلة اللفاف/2.5 | 4.0، 6.3، 10 ، 16 ، 25 |
| DN125 | 25 ~ 250 | 13~250 | وصلة اللفاف/1.6 | 2.5، 4.0، 6.3، 10 ، 16 |
| DN150 | 30~300 | 15~300 | وصلة اللفاف/1.6 | 2.5، 4.0، 6.3، 10 ، 16 |
| DN200 | 80~800 | 40~800 | وصلة اللفاف/1.6 | 2.5، 4.0، 6.3، 10 ، 16 |
الرسم البياني 1 (DN4 ~ DN10):جهاز استشعار تدفق التوربينات من نوع الاتصال بالخيوط (بما في ذلك قسم الأنابيب المستقيم).
الرسم البياني2 (DN15 ~ DN40):رسم حجم جهاز استشعار التدفق المتصل بالخيوط
الرسم البياني3 (DN4 ~ DN10):رسومات أجهزة استشعار تدفق التوربين المتصلة بالشريحة.
طريقة تثبيت جهاز الاستشعار وفقًا للمواصفات المختلفة، اعتمد اتصال الخيوط أو الفلينج، يتم عرض طريقة التثبيت في الرسم البياني 1، 2، 3
| قطر ((ملم) | L ((ملم) | G | K ((ملم) | D ((ملم) | ثقب) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| النموذج | ملاحظات | |||||||
| KTF | ||||||||
| DN | 4 | 4 ملم | ||||||
| 6 | 6 ملم | |||||||
| 10 | 10 ملم | |||||||
| 15 | 15 ملم | |||||||
| 20 | 20 ملم | |||||||
| 25 | 25 ملم | |||||||
| 32 | 32 ملم | |||||||
| 40 | 40 ملم | |||||||
| 50 | 50 ملم | |||||||
| 65 | 65 ملم | |||||||
| 80 | 80 ملم | |||||||
| 100 | 100 ملم | |||||||
| 125 | 125 ملم | |||||||
| 150 | 150 ملم | |||||||
| 200 | 200 ملم | |||||||
| النوع | ن | نوع جهاز الاستشعار: طاقة +12 فولت أو 24 فولت، إشارة نبض النظام 3 سلك الخروج | ||||||
| أ | نوع جهاز الإرسال: طاقة +24 فولت، مخرج 2 سلك 4-20 mA | |||||||
| ب | النوع الذكي: خلايا الليثيوم، مؤشر محلي، بدون خروج إشارة | |||||||
| ج | النوع الذكي: طاقة +24 فولت، مؤشر محلي، سلكين 4-20mA / النبض الخروج | |||||||
| C1 | النوع الذكي: طاقة +24 فولت، مؤشر محلي، اتصالات RS485 | |||||||
| البروتوكول | ||||||||
| C2 | النوع الذكي: طاقة +24 فولت، مؤشر محلي، بروتوكول HART | |||||||
| الدقة | 05 | 0.5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (طلب خاص، وقت تسليم طويل) | |||||||
| النطاق | W | نطاق القياس الموسع | ||||||
| S | نطاق قياس قياسي | |||||||
| مادة الجسم | S | 304 SS | ||||||
| (ل) | 316 (L) SS | |||||||
| مقاومة للانفجار | ن | غير مضاد للانفجار | ||||||
| E | مضاد للانفجار ExdIIBT6 | |||||||
| تصنيف الضغط | ن | عادي | ||||||
| H (x) | ضغط مرتفع | |||||||
