Place of Origin:
China
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
Intrinsically safe, explosion proof, CE certificate
Model Number:
GXPS800

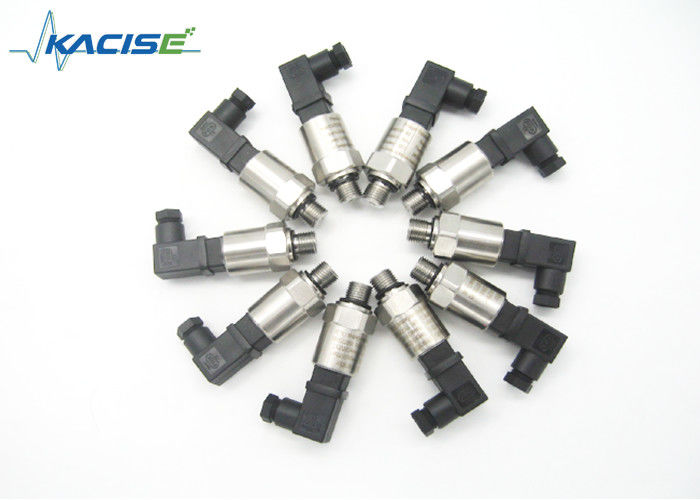

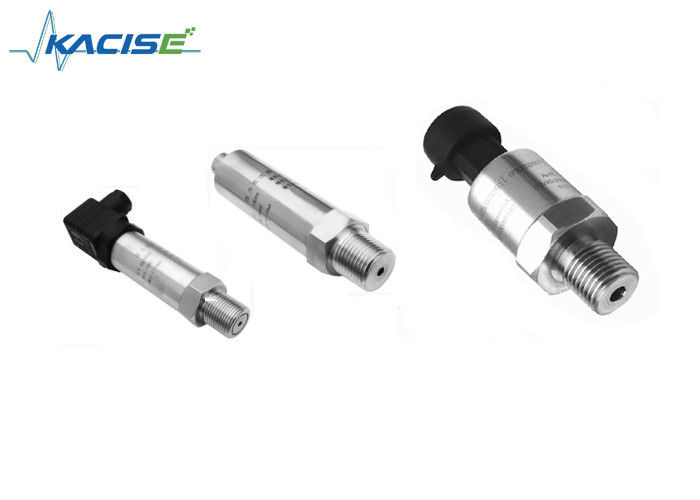

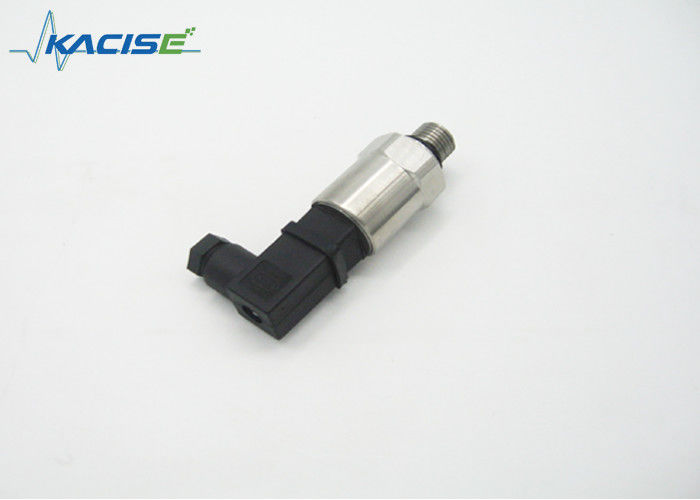

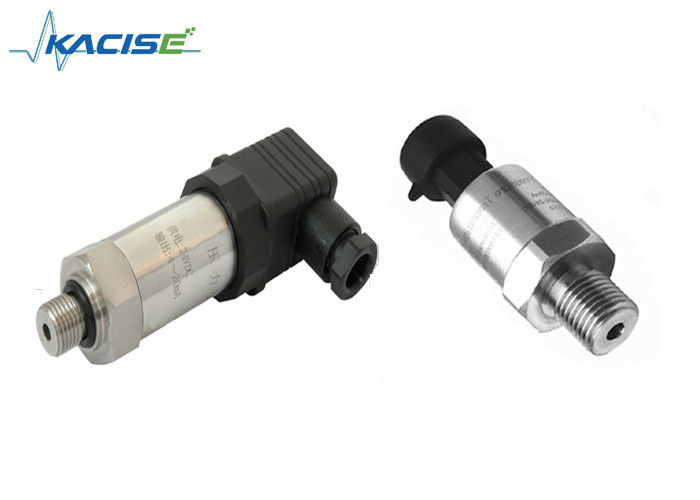

GXPS800-Series مخرج تيار مستمر والتيار المتردد ± 0.1 قلب فيلم الاخرق الدقيق
أجهزة استشعار الضغط مع كابل مقاوم للماء لمحرك السيارات
طلب
ميزة
مقدمة
جهاز إرسال ضغط الفيلم المنفوش من سلسلة GXPS800 عبارة عن منتجات ذات درجة حرارة عالية ونطاق كبير وعالية الدقة. يستخدم على نطاق واسع في كشف الغاز والضغط السائل، مثل الماء والزيت والسوائل والغازات المسببة للتآكل الخفيف.
يشير قلب الفيلم المرشوش إلى استخدام الطرق الكيميائية، في الجسم الأساسي على الجسم المرن بالطرق الكيميائية، رش طبقة من العازل، يتبعه الرش باستخدام مجموعة من القياسات على جسر ويتستون المعدني الرقيق للعازل ومقاومات تعويض درجة الحرارة، وأخيراً يتم تغطيته بطبقة من المادة العازلة فوق المقاوم الفيلم المعدني. عندما يحدث تشوه في الجسم الأساسي عن طريق الضغط المطاطي في الجسم المرن، يحدث فيلم معدني رقيق وجسر ويتستون المتطاير جنبًا إلى جنب مع التشوه لإنتاج مخرجات خطية.
الواجهة الإلكترونية وتعريف الإشارات
| اتصال كهربائي | |||||
| 2 سلك | 3 سلك | 4 سلك | كابل | هيرشمان | سدادة الهواء |
| قوة | قوة | الطاقة+ | أحمر | 1 | 1 |
| الإخراج | الإخراج | الإخراج+ | أزرق | 2 | 2 |
| أرض السلطة | قوة - | أسود | 3 | 3 | |
| الإخراج- | أخضر | ||||
| محمية | محمية | محمية | أصفر | 4 | |
المعلمة
| المواصفات. | قيمة | ||||
| نطاق الضغط | -0.1....-0.01MPa......200MPa | ||||
| ضغط الحمل | 2 مرات ضغط القيمة الاسمية (1.5X) | ||||
| ضغط التمزق | 4 مرات ضغط القيمة الاسمية (3X) | ||||
| دقة | ±0.1% FS، ±0.25% FS، ±0.5% FS | ||||
| استقرار | القيمة النموذجية 0.25%FS/سنة، بحد أقصى. 0.4% فس | ||||
| درجة حرارة التشغيل | -50 درجة مئوية ~ 150 درجة مئوية | ||||
| درجة حرارة التعويض | -20 درجة مئوية ~ 120 درجة مئوية | ||||
| التوافق المتوسط | جميع المواد الكاوية المتوسطة متوافقة مع 1Cr18Ni9Ti | ||||
| الأداء الكهربائي | نظام سلكين 3/4 نظام سلكي | ||||
| إشارة الإخراج | 4 ~ 20 مللي أمبير، 0 ~ 20 مللي أمبير، 0 ~ 10 مللي أمبير، 0 ~ 5 فولت | 0 ~ 10 فولت | |||
| مزود الطاقة | 12 ~ 30 فولت تيار مستمر، 0-30 فولت تيار مستمر، 1-5 فولت، 0.5-3 فولت | ||||
| ضغط الحمل | (تحت 10)/0.02(Ω) | >20 كيلو أوم | |||
| العزل | >100 م Ω@50 فولت | ||||
| القوة الكهربائية | 500 فولت في 60 ثانية | ||||
| الاهتزاز/التأثير | 10 جرام/5 ~ 2000 هرتز، المحاور X/Y/Z20 جرام جيبية 11 مللي ثانية | ||||
| الضغط متين | 2×106دائرة الضغط عند 25 درجة مئوية | ||||
| توصيل كهربائي | هيرسمان، سدادات الهواء، الكابلات الثابتة، الكابلات المقاومة للماء | ||||
| نطاق العرض | -999~1999 | ||||
| منفذ الضغط | M20×1.5، G1/4، G1/2، R1/2، NPT1/2، NPT1/4 | ||||
| نوع الضغط | ز، س | زمن الاستجابة: 10 مللي ثانية | |||
| إيمي/إي إم سي | EMI: EN50081-1/-2؛ إي إم سي: EN50082-2 | ||||
