Place of Origin:
China
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
Intrinsically safe, explosion proof, CE certificate
Model Number:
GXPS800

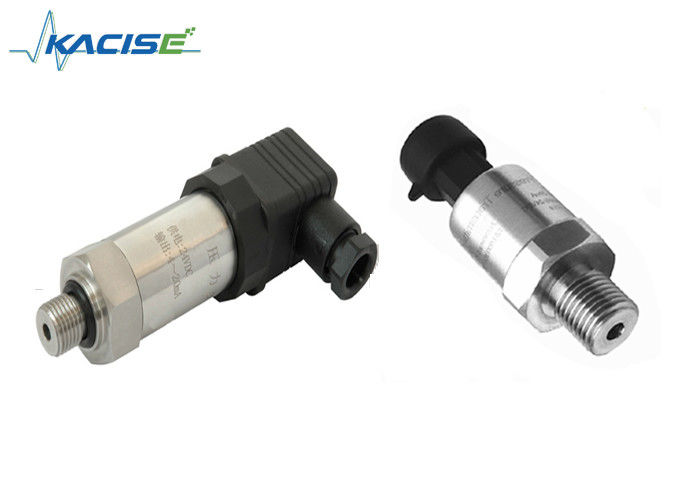

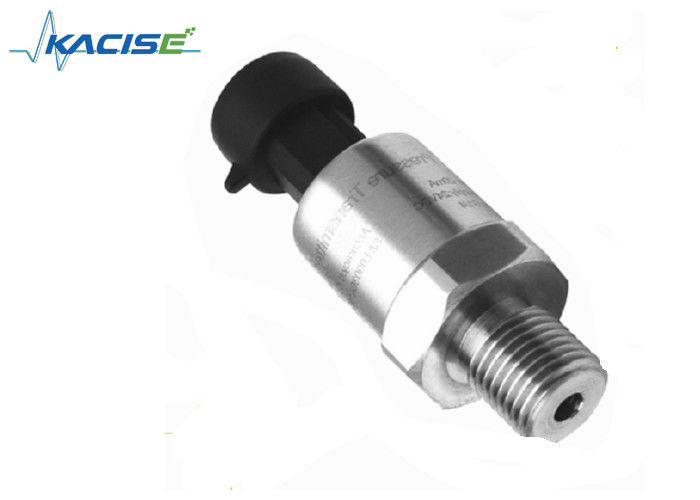

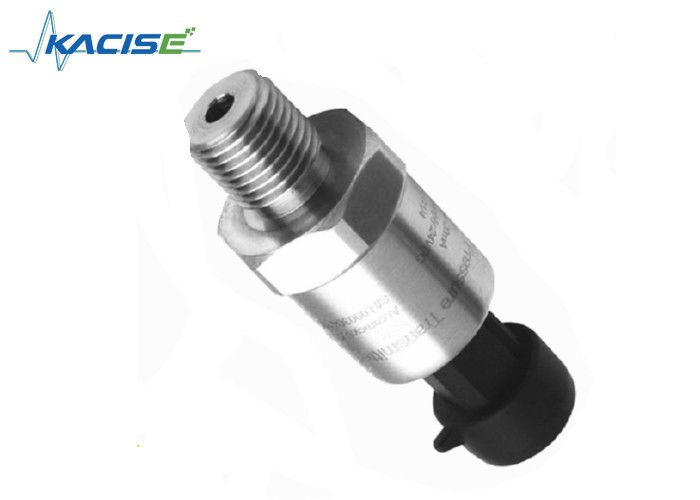

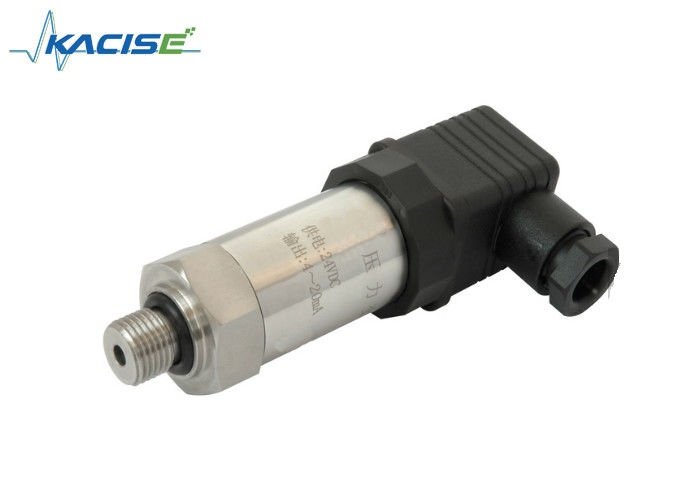

جهاز استشعار الضغط المقاوم للماء من سلسلة GXPS800 مع اتصالات Triclamop الصحية دقة ± 0.1 للنبيذ والحليب
التطبيق
السمة
مقدمة
سلسلة GXPS800 ناقل ضغط الفيلم المزلق هو درجة حرارة عالية ، مجموعة واسعة ، منتجات عالية الدقة. تستخدم على نطاق واسع في غاز ، الكشف عن ضغط السائل ، مثل الماء ، النفط ،السوائل والغازات السيئة التآكل.
يشار إلى استخدام الأساليب الكيميائية في الجسم الأساسي على الجسم المرن عن طريق الطرق الكيميائية، رذاذ طبقة من العازل،تليها الرذاذ على استخدام مجموعة من القياسات على عازل معدن رقيق جسر Wheatstone ومقاومات تعويض درجة الحرارة، وأخيرا مغطاة بطبقة من المواد العازلة فوق المقاومة فيلم المعدنية. عندما يحدث الجسم الأساسي عن طريق التشوه الإيلاستومر الضغط في الجسم المرن، فيلم رقيق من المعدن،يظهر جسر Wheatstone المتدفق جنبا إلى جنب مع التشوه لإنتاج خيار خطي.
تعريف الواجهة الإلكترونية والإشارات
| اتصال كهربائي | |||||
| 2 أسلاك | 3 أسلاك | 4 أسلاك | كابل | هيرشمان | سدادة الهواء |
| القوة | القوة | قوة + | أحمر | 1 | 1 |
| الناتج | الناتج | الناتج + | الأزرق | 2 | 2 |
| أرضية الطاقة | القوة... | أسود | 3 | 3 | |
| الناتج | أخضر | ||||
| محمي | محمي | محمي | أصفر | 4 | |
المعلم
| المواصفات | القيمة | ||||
| نطاق الضغط | -صفر1....-0.01MPa......200MPa | ||||
| ضغط الحمل | ضغط 2 × القيمة الاسمية (1.5X) | ||||
| ضغط الانكسار | 4 مرات القيمة الاسمية للضغط (3X) | ||||
| الدقة | ± 0.1%F.S، ± 0.25%F.S، ± 0.5%F.S | ||||
| الاستقرار | القيمة النموذجية 0.25% F.S/year، Max. 0.4% F.S | ||||
| درجة حرارة العمل | -50°C~150°C | ||||
| درجة حرارة التعويض | -20°C~120°C | ||||
| التوافق المتوسط | جميع الوسائط الصارخة متوافقة مع 1Cr18Ni9Ti | ||||
| الأداء الكهربائي | نظام سلكي 3/4 نظام سلكي | ||||
| إشارة الخروج | 4~20mA،0~20mA،0~10mA،0~5V | 0 ~ 10 فولت | |||
| إمدادات الطاقة | 12~30فولت ديكس 0-30فولت ديكس 1-5فولت0.5-3V | ||||
| ضغط الحمل | (U-10)/0.02 ((Ω) | >20kΩ | |||
| العزل | >100M Ω@50V | ||||
| القوة الكهربائية | 500 فولت @60 ثانية | ||||
| الاهتزاز / التأثير | 10g/5~2000Hz، المحاور X/Y/Z20g sine 11ms | ||||
| مستمرة الضغط | 2 × 106دائرة الضغط @ 25°C | ||||
| اتصال كهربائي | هيرسمان ، سدادات الهواء ، كابل ثابت ، كابل مقاوم للماء | ||||
| نطاق عرض | -999~1999 | ||||
| منفذ الضغط | M20 × 1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| نوع الضغط | (ج) (س) | وقت الاستجابة: 10 ثانية | |||
| إم إيه/إم سي | EMI: EN50081-1/-2؛ EMC: EN50082-2 | ||||
