Place of Origin:
China
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
CE / ISO / Explosion-proof
Model Number:
KUHM2100

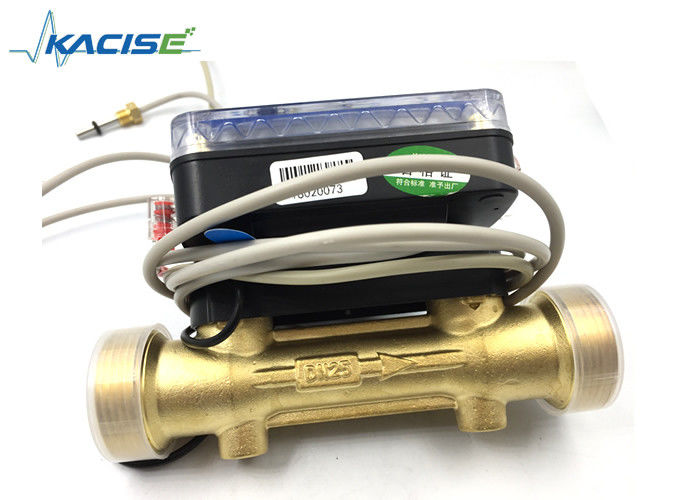

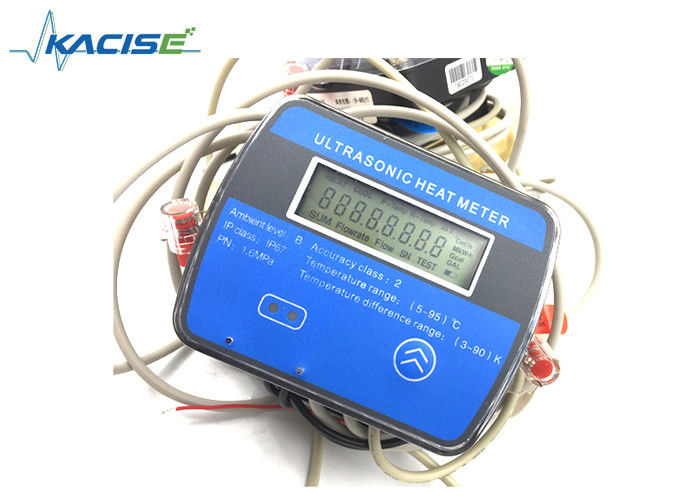

عداد الحرارة فوق الصوتي اللاسلكي لورا / GPRS عداد الحرارة فوق الصوتي للمساكن / الشقق / المباني
الوصف
تعتمد مقاييس الحرارة من سلسلة KACISE KUHM2100 على أحدث تكنولوجيا غير مغناطيسية وتتميز بمظهر أنيق وقياس دقيق وإدارة مريحة وتشغيل ثابت ومضاد للتآكل القويوطويل استخدام الحياةوالذي هو آمن واقتصادي.
يستخدم على نطاق واسع في نظام الحرارة مع إدارة إمدادات الحرارة المركزة، وإدارة جمع البيانات المنزلية المنفصلة.
طرق الاتصال المختلفة اختيارية حسب احتياجات المستخدمين..
الخصائص
☆ قياس الحرارة.
☆ إظهار درجة حرارة المياه الإمدادية / العائدة ودرجة حرارة الفرق.
☆ عرض مقياس تدفق الكومة وقياس تدفق فوري.
☆ عرض وقت التشغيل.
☆ قياس وتعرض البرد (للمساحة الحرارية بالموجات فوق الصوتية)
المواصفاتs
| قطر اسمي | DN15 | DN20 | DN25 | DN32 | DN40 |
| الأبعاد (الطول مليمتر) | 110 | 130 | 160 | 180 | 200 |
| الحد الأقصى للتدفق (م)3(ح) | 3 | 5 | 7 | 12 | 20 |
| التدفق العادي ((m3(ح) | 1.5 | 2.5 | 3.5 | 6 | 10 |
| الحد الأدنى للجريان ((m3(ح) | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 |
| قراءة تدفق الحد الأقصى | 999999.99 ((م3) | ||||
| قراءة الحرارة القصوى | 99999999 ((KW·h) | ||||
| إمدادات الطاقة | 3.6VDC | ||||
| عمر البطارية | > 6 سنوات (بطارية الليثيوم) | ||||
| فئة الدقة | الفئة الثانية | ||||
| وضع الاتصال | واجهة الأشعة تحت الحمراء، M-BUS/RS485/ Lorawan/ GPRS | ||||
| خسارة الصحافة | ≤ 0.025 Mpa (في حالة التدفق الطبيعي) | ||||
| فئة IP | IP 68 | ||||
| نطاق الحرارة | (4- 95) درجة مئوية | ||||
| نطاق فرق درجات الحرارة | (3- 70) كيلو | ||||
| فرق درجة حرارة البداية | 0.01k | ||||
| مستشعر درجة الحرارة | Pt 1000 | ||||
| درجة حرارة البيئة | +5°C -- +55°C | ||||
| مستوى البيئة | المستوى أ | ||||
| التثبيت | التثبيت الأفقي / الرأسي | ||||
| جهاز مراقبة | 8 أرقام | ||||
| طول جهاز استشعار درجة الحرارة | 1.5m | ||||
| التيار العامل | 45 يو إيه | ||||
| تخزين البيانات | تخزين البيانات التاريخية حتى آخر 24 شهرًا | ||||
التثبيت والاهتمام
يمكن تثبيت عداد الحرارة سواء في أنبوب تدفق أو أنبوب تدفق العودة (المصنع افتراضيا في أنبوب تدفق، إذا لزم الأمر تثبيت على أنبوب العودة،يجب أن تكون إشارة واضحة قبل المصنع أثناء الإنتاج). عند التثبيت، يجب أن تولي اهتماما لتوجيه تدفق الوسيط هو نفس السهم على جسم أنبوب عداد الحرارة.
ملاحظة خاصة: بغض النظر عن عداد الحرارة المثبت على أنبوب تدفق أو أنبوب تدفق العودة ، يجب توصيل جهاز استشعار درجة الحرارة بشكل صحيح (تسمية حمراء للأنبوب المدخل ، وتسمية زرقاء للأنبوب العائد)
المواصفات التقنية
| قطرها | التدفق الدقيق | كمية التدفق | الحد الأقصى للتدفق | الطول |
| qدقيقة(m3/h) | qب(m3/h) | qأقصى(m3/h) | ملم | |
| DN15 | 0.03 | 1.5 | 3 | 110 |
| DN20 | 0.05 | 2.5 | 5 | 130 |
| DN25 | 0.07 | 3.5 | 7 | 160 |
| DN32 | 0.12 | 6 | 12 | 180 |
| DN40 | 0.2 | 10 | 20 | 200 |
| دقة القياس | CJ128-2007 |
|||
| الاتصال | DN15 ~ DN40 اتصال متداول / DN50 ~ DN300 اتصال فلنج | |||
| فقدان الضغط | ≤0.02MPa | |||
| الحد الأقصى لضغط العمل ((MWP) | 1.6MPa | |||
| نطاق قياس التدفق | 1:100 | |||
| جهاز استشعار درجة الحرارة | 1.5m القياسية زوج من PT1000 مستشعر درجة الحرارة (طول الكابل يمكن تغيير) | |||
| تخزين البيانات | التخزين المستمر لسجل 18 شهراً | |||
| حماية إيقاف التشغيل | بعد إيقاف التشغيل، يمكن أن حفظ المقياس كل سجل من قبل معدل التدفق والوقت المقابلة، بعد العودة إلى الطاقة، فإنه قياس استرداد وظيفة تلقائيًا، وضمان استمرارية الوقت | |||
| الإرسال عن بعد | MBUS/RS-485 | |||
| إمدادات الطاقة | بطارية الليثيوم ذات الطاقة العالية | |||
| فئة الحماية | IP67 (يتعين تعديل IP68) | |||
| الفئة البيئية | الفئة ب | |||
| نطاق الحرارة | (595) درجة مئوية | |||
| فرق درجة الحرارة | (3~90) ك | |||
| طريقة التثبيت | تدفق أو تدفق العودة ((المعيار الافتراضي هو تدفق، لتدفق العودة تحتاج إلى الإشارة عند الطلب) | |||
| موقع التثبيت | أفقي / عمودي | |||
| الدائمة | دورة الخدمة ≥6 سنوات | |||
| العرض | شاشة LCD 8 بت | |||
| اضطرابات مضادة للمغناطيس | عندما تكون كثافة تداخل المجال المغناطيسي لا تزيد عن 100 ka/m، لا ينبغي أن تؤثر على قياس عداد المياه وخصائص البث عن بعد | |||
