Place of Origin:
China
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KUF2000 Series

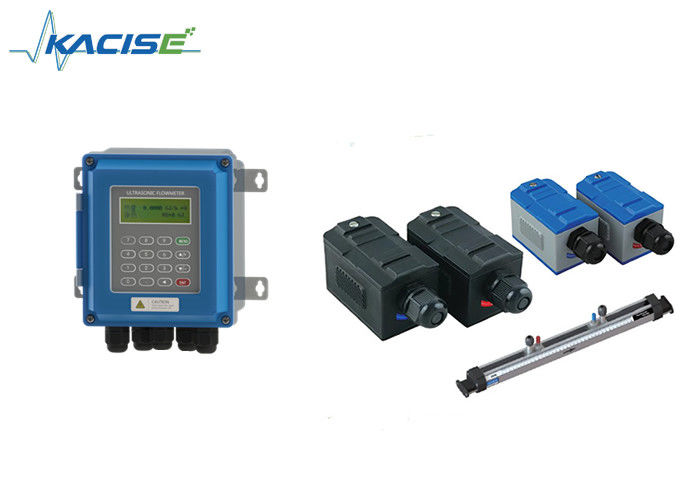

ضغط فوق الصوتي على عداد تدفق الأنابيب الخارجي ، ضغط على عداد تدفق الماء
مقدمة
مقياس تدفق الأنابيب الخارجي المضغوط بالموجات فوق الصوتية ، المعروف أيضًا باسم مقياس تدفق المياه المضغوط ، هو جهاز مبتكر وفعال للغاية.انها تستخدم تكنولوجيا الموجات فوق الصوتية لقياس معدل تدفق السوائل داخل الأنابيب دون الحاجة إلى الاتصال المباشر أو قطع الأنابيبهذا التصميم غير الغازي يقلل بشكل كبير من وقت التثبيت والتكاليف. وهو مناسب لمجموعة واسعة من التطبيقات ، بما في ذلك أنظمة إمدادات المياه ، ودورات التبريد الصناعية ،وأنظمة HVAC. يوفر القياس قراءات دقيقة وموثوقة ، حتى في الأنابيب ذات الأقطار المختلفة ولوحة السوائل. إن بنيتها المدمجة والمتينة تضمن أداءً طويل الأمد وسهولة الصيانة ،مما يجعلها الخيار المثالي لكل من الحاجة إلى قياس تدفق السوائل على نطاق صغير وكبير.
نوع الإدراج: هناك حاجة فقط إلى ثقبين لتركيب الأنابيب ، ويمكن للمستخدم تثبيت أجهزة الاستشعار من نوع الإدراج. باستخدام أداة صنع الثقوب ، يمكن تحقيق تركيب التدفق دون توقف.أجهزة الاستشعار تتواصل مع السائل مباشرة، فإن القياس مستقر وموثوق به.
نوع الأنابيب الداخلية:تستخدم الأنابيب DN15-32 جهاز استشعار الأنابيب الداخلية ذات الشكل π ، ويستخدم DN40 وما فوق جهاز استشعار الأنابيب الداخلية القياسية.أجهزة الاستشعار الداخلية لها مزايا انخفاض معدل تدفق البداية ودقة قياس عالية وعدم فقدان الضغط.
الخصائص
المواصفات
| الدقة | ≤ 1% |
| نطاق السرعة | 0~±10m/s، قياس ثنائي الاتجاه |
| حجم الأنابيب | DN32~DN6000 |
| الحرارة | -30~160 درجة مئوية |
| نوع السائل | سائل واحد يمكن أن ينقل موجة صوتية. مثل الماء، مياه البحر، مياه الصرف الصحي، النفط، المواد الكيميائية ، الكحول، الخ |
| مواد الأنابيب | الصلب ، الفولاذ المقاوم للصدأ ، الحديد الزهري ، النحاس ، PVC ، الألومنيوم ، الصلب الزجاجي ، الخ. |
| مخرج الإشارة |
1 طريق 4-20mA الخروج ((عائق 0 ~ 1K ، دقة 0.1٪) خروج نبضات OCT في اتجاه واحد ((عرض النبضات 6 ~ 1000ms) مخرج رله اتجاه واحد |
| مدخل الإشارة | 3 طريق مدخل 4-20mA، لتحقيق قياس الحرارة عن طريق توصيل PT100 مقاومة البلاتين. |
| واجهة | RS485، دعم MODBUS |
| تخزين البيانات | تخزين بطاقة SD بانتظام النتائج المحددة مسبقا (اختياري) |
| إمدادات الطاقة | DC8 ~ 36V أو AC85 ~ 264V أو بطارية |

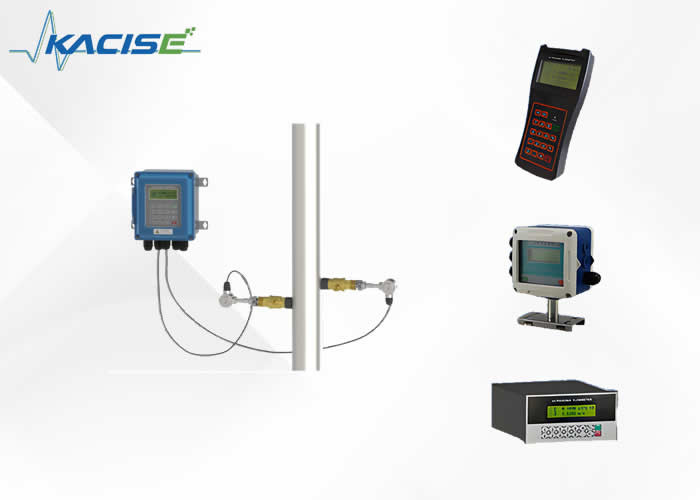

وحدة عداد التدفق الرئيسية الاختيارية
عقدة اختيارية على أجهزة الاستشعار

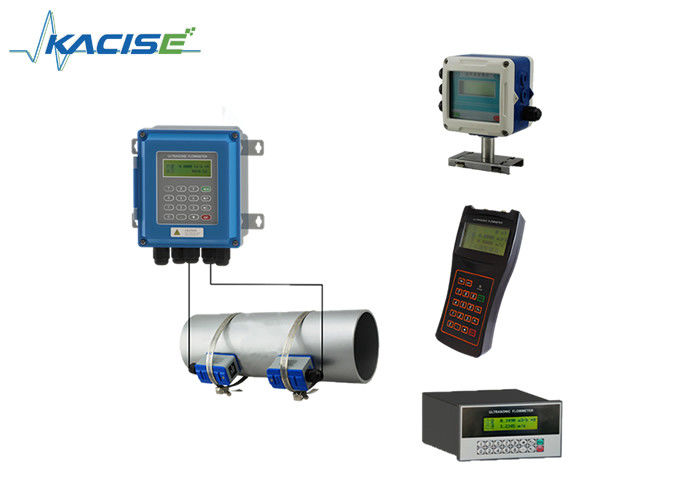

1. القياسيةضغط على جهاز الاستشعار
|
|
|
| النوع | النموذج | نطاق القياس | الحرارة | البعد |
| حجم صغير | TS-2 | DN32~DN100 | - 30 ~ 90 درجة مئوية | 45 × 25 × 28 ملم |
| متوسط الحجم | TM-1 | DN50 ~ DN700 | - 30 ~ 90 درجة مئوية | 64×39×44ملم |
| حجم كبير | TL-1 | DN300 ~ DN6000 | - 30 ~ 90 درجة مئوية | 97×54×53ملم |
2. عالية درجة حرارة المقبض على جهاز الاستشعار
|
|
| النوع | النموذج | نطاق القياس | الحرارة | البعد |
| حجم صغير | TS-2 | DN32~DN100 | - 30~160 درجة مئوية | 45 × 25 × 28 ملم |
| متوسط الحجم | TM-1 | DN50 ~ DN700 | - 30~160 درجة مئوية | 64×39×44ملم |
| حجم كبير | TL-1 | DN300 ~ DN6000 | - 30~160 درجة مئوية | 97×54×53ملم |
3.عقدة الدعامات المثبتة على المستشعر
جهاز استشعار الحرارة الاختياري
معلومات الطلب
