مستشعر إمالة عالي الدقة مع حماية IP67 ومخرج RS485 للأتمتة الصناعية

مقدمة المنتج

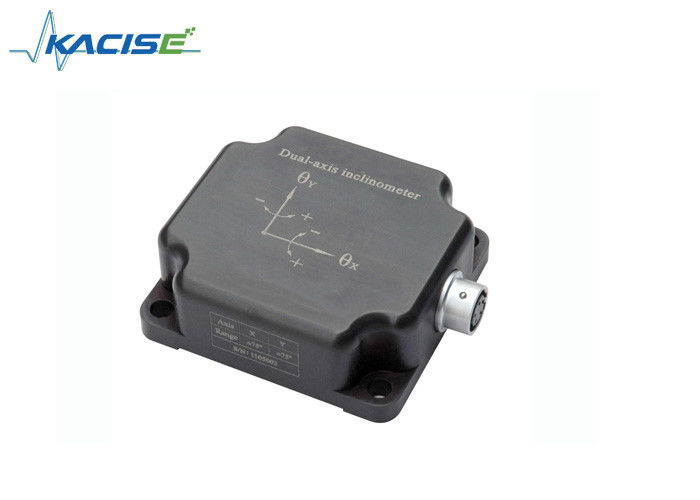

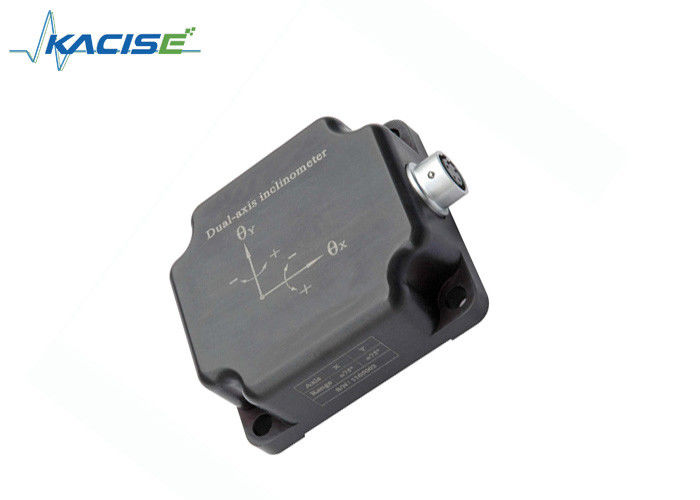

مستشعر الإمالة من سلسلة QJJ200 هو مستشعر إمالة MEMS لقياس الزاوية بين السطح المقاس والمستوى الأفقي. نظام التحكم MCU المضمن، نطاق درجة حرارة التعويض ضمن (-45 درجة مئوية ~+85 درجة مئوية)، وفي الوقت نفسه إجراء التصحيح الثانوي غير الخطي لتحسين الدقة الإجمالية للمستشعر.

بالنسبة لمستشعر الميل ثنائي المحور، يعتمد QJJ200 تعريف نظام الملاحة بالقصور الذاتي لزاوية الميل وطريقة حساب زاوية الالتفاف، بخلاف التركيبة الميكانيكية البسيطة ذات المحورين لتلبية احتياجات القياس لمجموعة متنوعة من مناطق التحكم.

يعتمد هذا المستشعر على نظرية الجاذبية الحساسة، والتي يمكنها إخراج زاوية الموقف الأفقي النسبية الحالية في الوقت الحقيقي، وسهل التركيب والاستخدام، ومقاومة التداخل الكهرومغناطيسي الخارجي، ويمكن تكييفه مع البيئة القاسية والعمل طويل الأمد في الصناعة. يعد هذا النوع من مستشعرات الميل مثاليًا للأتمتة الصناعية والتحكم والمنصات وغيرها من مجالات قياس الموقف. تتناسب المستشعرات بشكل أساسي مع القياس الثابت والديناميكي للتغير البطيء، ولا تناسب القياسات الديناميكية للتغير السريع.

سمات

• نطاق واسع لإدخال الطاقة، تيار مستمر 8 ~ 30 فولت
• درجة حرارة تشغيل واسعة، -45 درجة مئوية ~ +85 درجة مئوية
• القرار أفضل من 0.1 درجة
• الاستقرار على المدى الطويل أفضل من 0.3 درجة
• فئة الحماية IP67
• مقاومة عالية للاهتزاز> 10000 جرام
• النطاق ± 30 درجة، ± 90 درجة، ± 180 درجة، 0 درجة ~ 360 درجة (دوران المستوى الرأسي) اختياري
• الإخراج: الجهد التناظري 0 ~ 5 فولت، التيار 4 ~ 20 مللي أمبير، RS232، RS485 اختياري
• بروتوكول الإخراج: وضع الإخراج الرقمي RS232/RS485 للمنتج، وبروتوكول بيانات الإخراج وفقًا لاحتياجات المستخدم، أو بروتوكول Modbus-RTU القياسي أو البروتوكول المحدد من قبل المستخدم.
