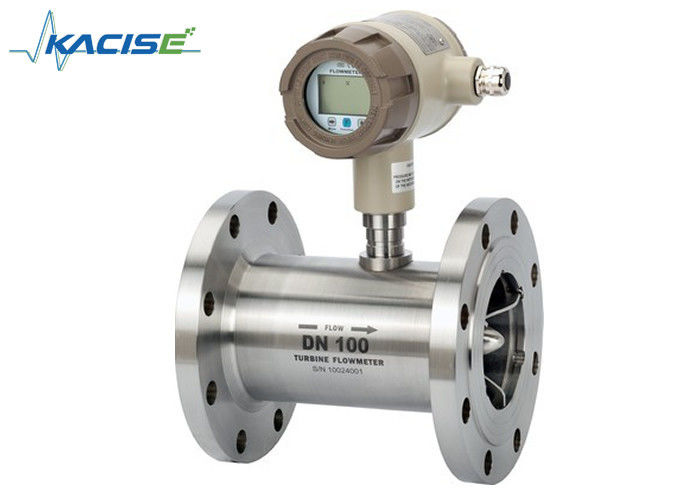

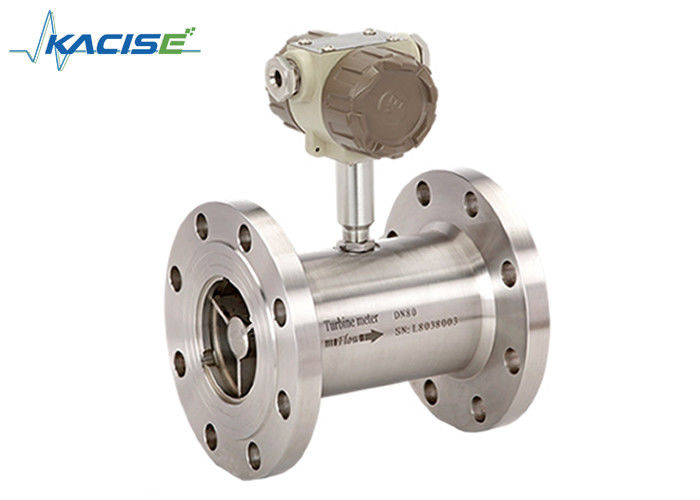

عداد تدفق توربينات الفولاذ المقاوم للصدأ مع دقة 0.5% للبنزين والكحول

turbine water flow meter

diesel fuel flow meter

Place of Origin:

China

اسم العلامة التجارية:

Kacise

إصدار الشهادات:

CE / ISO / Explosion-proof

Model Number:

KTF

اتصل بنا

اطلب اقتباس

عداد تدفق توربينات الفولاذ المقاوم للصدأ مع دقة 0.5% للبنزين والكحول

تفاصيل المنتج

الاسم المميز (مم):

DN4 ~ DN300

ضغط:

1.6 ميجا باسكال، 2.5 ميجا باسكال، 4.0 ميجا باسكال، 6.3 ميجا باسكال، خاص

واسطة:

خسر منخفض السرعة غير التآكل بدون شوائب

تواصل:

آر إس-485/مودبوس

دقة:

0.5 ٪ / 1.0 ٪

الإخراج:

نبض، خرج تناظري 4-20 مللي أمبير، RS485، هارت

مادة:

الفولاذ المقاوم للصدأ/SS316L/316

مزود الطاقة:

بطارية ليثيوم 12-24VDC /3.6V

حماية:

IP65 أو IP68

مقاوم سابق:

ExmdΙΙBT4

إبراز:

turbine water flow meter

diesel fuel flow meter

شروط الدفع والشحن

Minimum Order Quantity

الأسعار

قابل للتفاوض

Packaging Details

Carton / Wooden Box

Delivery Time

5~8 working days

شروط الدفع

L/C ، D/A ، T/T ، Western Union ، Moneygram

Supply Ability

1000pcs

منتجات ذات صلة

عداد تدفق غازات ثاني أكسيد الكربون بالموجات فوق الصوتية عالية الدقة مع واجهة RS485 ومصدر الطاقة DC8 ~ 36V

احصل على أفضل سعر

مقياس التدفق التوربيني عالي الدقة للنبض التناظري من النوع الصحي لزيت الزيتون وزيت النخيل

احصل على أفضل سعر

معدل تدفق الغاز الحيوي المحمية IP68 بدقة عالية 1.0٪ مع 4-20mA خروج لقياس الغاز المسال والغاز

احصل على أفضل سعر

معدل تدفق التوربين بدقة عالية ± 0.2% بدقة مع الاتصال بالفولاذ المقاوم للصدأ 316 و RS485

احصل على أفضل سعر

اتصل بنا

اتصل الآن

وصف المنتج

عداد تدفق البنزين عداد تدفق الكحول / الخضروات منخفضة اللزوجة / الطعام / عداد تدفق زيت النخيل / مستشعر عداد تدفق التوربين

الوصف

مقياس تدفق التوربين هو مقياس تدفق يستخدم على نطاق واسع في صناعات الأدوية والأغذية والمشروبات لقياس، التفريغ، التحكم، التعبئة، إلخ.الجزء الدوار من عداد التدفق مصنوع من مادة خاصة التي تمتلك أداء جيد مضاد للتآكل والصدأ. هيكل عداد التدفق هو خاصة مصممة ومعتمدة بدرجة كبيرة دقة ويمكن تكرار عداد التدفق. المنتج أيضا مع اتصال صيانة سهلة،مناسبة لصناعات الأدوية والمشروبات.

الخصائص

دقة عالية، عادة ما تصل إلى ± 1%R، ± 0.5%R، دقة عالية تصل إلى 0.2%R
قابلية تكرار جيدة ، قابلية تكرار قصيرة الأجل تصل إلى 0.05٪ ~ 0.2٪ ، في التسوية التجارية هي الخيار المفضل لمقياس التدفق.
خروج إشارة تردد النبضات، مناسبة للتجميع والاتصال بجهاز الكمبيوتر؛ لا يوجد تحول صفر ومقاومة قوية للتداخل
يمكن الحصول على إشارة عالية التردد ((3 ~ 4KHz) ، وتكون دقة الإشارة قوية.
نطاق واسع، متوسط وقطر كبير يصل إلى 1:20، عيار صغير 1:10.
هيكل مضغوط وصيانة مريحة

المواصفات

مقياس		القيمة	الوحدة
قطرها	الخيط	4، 6، 10، 15، 20، 25، 32، 40	ملم
قطرها	الجهاز (المشبك)	15، 20، 25، 32، 40، 50، 65، 80، 100، 125150, 200	ملم
الدقة		±1، ±0.5، ± 0.2 (مخصص)	%R
نسبة النطاق		1:10، 1:15، 1:20
مواد أجهزة الاستشعار		304، 316 ((L) الفولاذ المقاوم للصدأ الخ
العمل البيئة	درجة حرارة متوسطة	-20~120	°C
	درجة حرارة البيئة	-10~55	°C
	الرطوبة النسبية	5% إلى 90%
	الضغط الجوي	86~106	KPa
مخرج الإشارة		مستشعر: إشارة تردد النبض، مستوى كهربائي منخفض≤0.8V، مستوى مرتفع≥8V جهاز إرسال: سلكان، إشارة التيار المستمر من 4 إلى 20 مآ
واجهة الاتصالات		RS485
إمدادات الطاقة		أجهزة الاستشعار: +12 فولت DC، +24 فولت DC (اختياري) جهاز الإرسال: + 24 فولت DC نوع الإشارة المحلية: خلايا الليثيوم 3V المدمجة أو + 24VDC الخارجية
سلك نقل الإشارة		STVPV3 × 0.3 (3 سلك) ، 2 × 0.3 (2 سلك)
مسافة الإرسال		لا يزيد عن 1000	م
واجهة خط الإشارة		النوع الأساسي: رابط هاوسمان أو سلك ثلاثي النواة. النوع المقاوم للانفجار: M20 × 1.5 (F)
الدرجة المقاومة للانفجار		النوع الأساسي: مقاومة للانفجار النوع المقاوم للانفجار: ExdIIBT6
مستوى الحماية		IP65

قياس النطاق وضغط العمل

قطرها (ملم)	النطاق القياسي (م)³(ح)	النطاق الممتد (م)³(ح)	الاتصال الطبيعي الضغط القياسي (MPa)	الضغط الخاص (MPa) (الاتصال بالفلينج)
DN4	0.04 ~ 0.25	0.04 ~ 0.4	وصلة الخيوط/6.3	10، 16 ، 25
DN6	0. 1 ~ 0.6	0.06 ~ 0.6	وصلة الخيوط/6.3	10، 16 ، 25
DN10	0.2~12	0.15 ~ 15	وصلة الخيوط/6.3	10، 16 ، 25
DN15	0.6~6	0.4~8	وصلة الخيوط/6.3	4.0، 6.3، 10 ، 16 ، 25
DN15	0.6~6	0.4~8	وصلة اللفاف/2.5	4.0، 6.3، 10 ، 16 ، 25
DN20	0.8~8	0.45~9	وصلة الخيوط/6.3	4.0، 6.3، 10 ، 16 ، 25
DN20	0.8~8	0.45~9	وصلة اللفاف/2.5	4.0، 6.3، 10 ، 16 ، 25
DN25	1 ~ 10	0.5~10	وصلة الخيوط/6.3	4.0، 6.3، 10 ، 16 ، 25
DN25	1 ~ 10	0.5~10	وصلة اللفاف/2.5	4.0، 6.3، 10 ، 16 ، 25
DN32	1.5 ~ 15	0.8~15	وصلة الخيوط/6.3	4.0، 6.3، 10 ، 16 ، 25
DN32	1.5 ~ 15	0.8~15	وصلة اللفاف/2.5	4.0، 6.3، 10 ، 16 ، 25
DN40	2 ~ 20	1 ~ 20	وصلة الخيوط/6.3	4.0، 6.3، 10 ، 16 ، 25
DN40	2 ~ 20	1 ~ 20	وصلة اللفاف/2.5	4.0، 6.3، 10 ، 16 ، 25
DN50	4 ~ 40	2 ~ 40	وصلة اللفاف/2.5	4.0، 6.3، 10 ، 16 ، 25
DN65	7~70	4 ~ 70	وصلة اللفاف/2.5	4.0، 6.3، 10 ، 16 ، 25
DN80	10~100	خمسة إلى مائة	وصلة اللفاف/2.5	4.0، 6.3، 10 ، 16 ، 25
DN100	20~200	10~200	وصلة اللفاف/2.5	4.0، 6.3، 10 ، 16 ، 25
DN125	25 ~ 250	13~250	وصلة اللفاف/1.6	2.5، 4.0، 6.3، 10 ، 16
DN150	30~300	15~300	وصلة اللفاف/1.6	2.5، 4.0، 6.3، 10 ، 16
DN200	80~800	40~800	وصلة اللفاف/1.6	2.5، 4.0، 6.3، 10 ، 16

البعد

الرسم البياني 1 (DN4 ~ DN10):جهاز استشعار تدفق التوربينات من نوع الاتصال بالخيوط (بما في ذلك قسم الأنابيب المستقيم).

الرسم البياني 2 (DN15 ~ DN40):رسم حجم جهاز استشعار التدفق المتصل بالخيوط

الرسم البياني 3 (DN4 ~ DN10):رسومات أجهزة استشعار تدفق التوربين المتصلة بالشريحة.

طريقة تثبيت جهاز الاستشعار وفقًا للمواصفات المختلفة، اعتمد اتصال الخيوط أو الفلينج، يتم عرض طريقة التثبيت في الرسم البياني 1، 2، 3

أبعاد التثبيت

قطر ((ملم)	L ((ملم)	G	K ((ملم)	D ((ملم)	ثقب)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

معلومات الطلب

النموذج								ملاحظات
KTF
DN	4							4 ملم
	6							6 ملم
	10							10 ملم
	15							15 ملم
	20							20 ملم
	25							25 ملم
	32							32 ملم
	40							40 ملم
	50							50 ملم
	65							65 ملم
	80							80 ملم
	100							100 ملم
	125							125 ملم
	150							150 ملم
	200							200 ملم
النوع		ن						نوع جهاز الاستشعار: طاقة +12 فولت أو 24 فولت، إشارة نبض النظام 3 سلك الخروج
		أ							نوع جهاز الإرسال: طاقة +24 فولت، مخرج 2 سلك 4-20 mA
		ب							النوع الذكي: خلايا الليثيوم، مؤشر محلي، بدون خروج إشارة
		ج							النوع الذكي: طاقة +24 فولت، مؤشر محلي، سلكين 4-20mA / النبض الخروج
		C1							النوع الذكي: طاقة +24 فولت، مؤشر محلي، اتصالات RS485
									البروتوكول
		C2							النوع الذكي: طاقة +24 فولت، مؤشر محلي، بروتوكول HART
الدقة			05					0.5
			10						1.0
			02						0.2 (طلب خاص، وقت تسليم طويل)
النطاق				W				نطاق القياس الموسع
النطاق				S				نطاق قياس قياسي
مادة الجسم					S			304 SS
مادة الجسم					(ل)			316 (L) SS
مقاومة للانفجار						ن		غير مضاد للانفجار
مقاومة للانفجار						E		مضاد للانفجار ExdIIBT6
تصنيف الضغط							ن	عادي
تصنيف الضغط							H (x)	ضغط مرتفع
