مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE

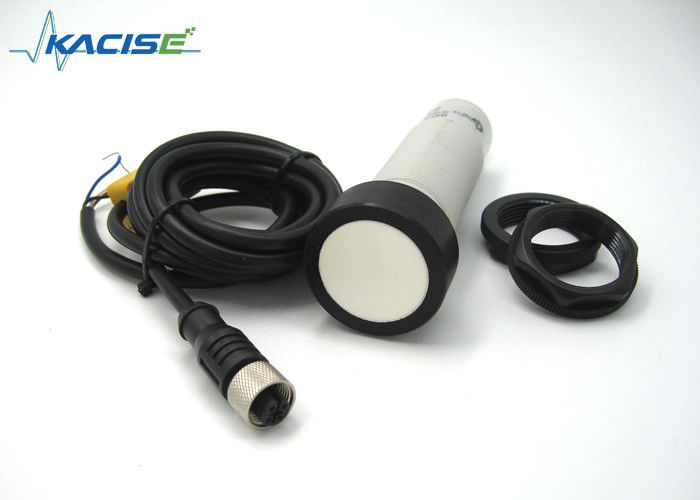

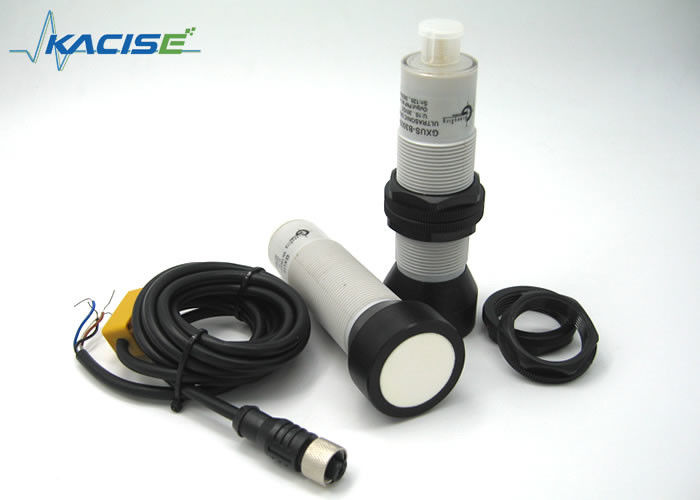

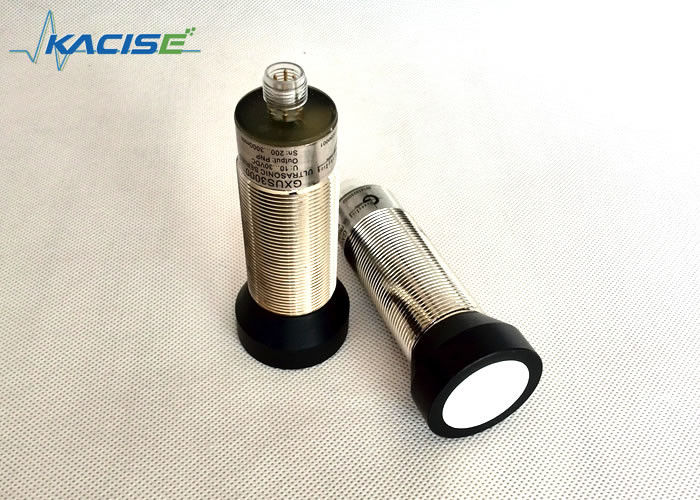

Model Number:
KUS3000-M30
مقياس جهاز الاستشعار بالموجات فوق الصوتية هوالموثوقيةوالتنوع المتميزيمكن أن تدرك لحل المشروعات الأكثر تعقيدا بما في ذلكاكتشاف الكائناتأومقياس المستوى، لأن طريقة قياسها تعمل بشكل موثوق في جميع الظروف تقريبا.
| M18 | |
| نطاق الاستشعار | 100... 1000 ملم |
| نطاق التعديل | 100... 1000ملم |
| مساحة غير صالحة للاستخدام | 0... 100 ملم |
| لوحة الهدف القياسية | 100 ملم × 100 ملم |
| تردد المحول | حوالي 220 كيلو هرتز |
| تأخير الاستجابة | حوالي 10 ms |
| M30-type1 | |
| نطاق الاستشعار | 200... 2000 ملم |
| نطاق التعديل | 200...2000ملم |
| مساحة غير صالحة للاستخدام | 0... 200 ملم |
| لوحة الهدف القياسية | 100 ملم × 100 ملم |
| تردد المحول | حوالي 150 كيلو هرتز |
| تأخير الاستجابة | حوالي 10 ms |
| M30-type2 | |
| نطاق الاستشعار | 300... 3500 ملم |
| نطاق التعديل | 300... 3500ملم |
| مساحة غير صالحة للاستخدام | 0... 150 ملم |
| لوحة الهدف القياسية | 100 ملم × 100 ملم |
| تردد المحول | حوالي 70 كيلو هرتز |
| تأخير الاستجابة | حوالي 20 ميس |
| M30-type3 | |
| نطاق الاستشعار | 400... 6500 ملم |
| نطاق التعديل | 400... 6500ملم |
| مساحة غير صالحة للاستخدام | 0... 300 ملم |
| لوحة الهدف القياسية | 100 ملم × 100 ملم |
| تردد المحول | حوالي 50 كيلو هرتز |
| تأخير الاستجابة | حوالي 40 ميس |
| زرقاء LED | تشغيل الطاقة |
|---|---|
| أصفر LED | الصلب: الكائن في نطاق التقييم |
| المضيئة: وظيفة البرنامج، تم اكتشاف الكائن | |
| ضوء LED أحمر | صلبة: خطأ |
| المضيئة: وظيفة البرنامج، لم يتم اكتشاف أي شيء |
| الجهد التشغيلي Uب | 10... 30 فولت DC ، موجة 10 ٪ SS |
| تيار التغذية بدون حمولة I0 | ≤ 50 mA |
| نوع الإخراج | 1 مخرج تشبيه 0-10 فولت أو 4...20mA. |
| القرار | نطاق التقييم [mm]/4000، ولكن ≥0.35mm |
| انحراف المنحنى المميز | ≤0.2% من القيمة الكاملة للمقياس |
| دقة التكرار | ± 0.1% من القيمة الكاملة للمقياس |
| عائق الحمل | > 1k أوم |
| تأثير الحرارة | ≤ 2٪ من القيمة الكاملة |
| درجة حرارة البيئة | -25... 70 درجة مئوية |
| درجة حرارة التخزين | -40... 85 درجة مئوية |
| نوع الاتصال | رابط الجهاز M12 × 1 ، 4-البين |
| درجة الحماية | IP65 (يمكن اختيار IP67) |
| المواد | غطاء: نحاس أو بلاستيك مطلي بالنيكل |
| العروض حسب وضع التشغيل | مصباح LED أحمر | مصباح LED أصفر |
|---|---|---|
|
حد تقييم TEACH-IN تم اكتشاف الجسم لم يتم الكشف عن أي شيء موضوع غير مؤكد (تيك إن غير صالح) |
إيقاف بلاشات على |
بلاشات إيقاف إيقاف |
| الوضع الطبيعي (منطقة التقييم) | إيقاف | على |
| الخطأ | على | الحالة السابقة |
إذا تم تثبيت جهاز الاستشعار عند انخفاض درجة حرارة البيئة إلى أقل من 0 درجة مئوية، يجب أن يعمل بشكل جيد على تدابير الحماية.يجب أن يكون ثابتًا في منتصف خيط المنزل.
تعيين وتعديل نقطة التبديل وفترة التقدم لمنتجات إخراج التبديل ومنتجات الخروج التناظرية
يمكن تعيين التبديل والمخرجات التناظرية باستخدام نهاية ضبط ، على وجه التحديد ، هناك ثمانية أنماط عمل يمكن تعيينها.
كل من هذه الإعدادات مقسمة إلى الخطوات التالية:
في الخطوة الأولى، يختار المستخدم مسافة ضبط ذاتية أو يضع المستشعر في حالة فقدان الموجة.
ثانياً، قم بتوصيل محطة المعايرة بمصدر الطاقة أو GND، واحافظ على الاتصال حتى يلمع الضوء الأصفر (أو يلمع الضوء الأحمر إذا فقدت الحالة).
في الخطوة الثالثة، يختار المستخدم المسافة الثانية التي يتم ضبطها بنفسه أو يسمح للمستشعر بدخول حالة فقدان الموجة.
في الخطوة الرابعة، قم بتوصيل محطة المعايرة مع GND أو مصدر الطاقة (حالة مختلفة عن الخطوة الثانية) ،والحفاظ على الاتصال حتى يلمع الضوء الأصفر (أو يلمع الضوء الأحمر في حالة فقدان الموجة).
هناك 8 أوضاع للتبديل الخروج
حول منتجات نموذج الناتج RS485.
هناك ثلاثة أنماط للعمل
