Place of Origin:
China
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
CE / ISO / Explosion-proof
Model Number:
KTF

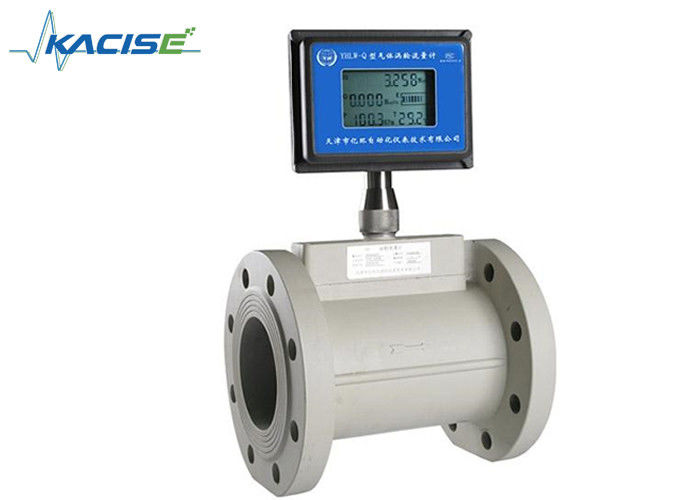

مقياس التدفق التوربيني KTF هو استخدام تقنية المعالجات الدقيقة أحادية الشريحة منخفضة الطاقة المتقدمة التي تم تطويرها لمستشعر تدفق التوربينات وعرض التكامل الكلي للعداد الذكي الجديد، مع هيكل مدمج وقراءات بديهية واضحة وموثوقية عالية، دون تدخل خارجي في الطاقة، ومضادة للبرق، وميزة واضحة منخفضة التكلفة، ويستخدم على نطاق واسع لقياس الأنابيب المغلقة والفولاذ المقاوم للصدأ 1Cr18Ni9Ti، 2Cr13 وأكسيد الألمونيوم Al2O3، كربيد لا يتآكل، ولا ألياف، الجسيمات والشوائب الأخرى، اللزوجة الحركية عند درجة حرارة التشغيل أقل من 5 × 10-6 م² / ثانية من السائل، للزوجة الحركية أكثر من 5 × 10-6 م² / ثانية من السائل، يمكن التحكم الكمي، والإنذار المفرط، وما إلى ذلك، هو قياس التدفق المثالي ومقياس الطاقة.
كائنات القياس: النفط والسوائل العضوية والسوائل غير العضوية وغاز البترول المسال والغاز الطبيعي وغاز الفحم والسوائل المبردة.

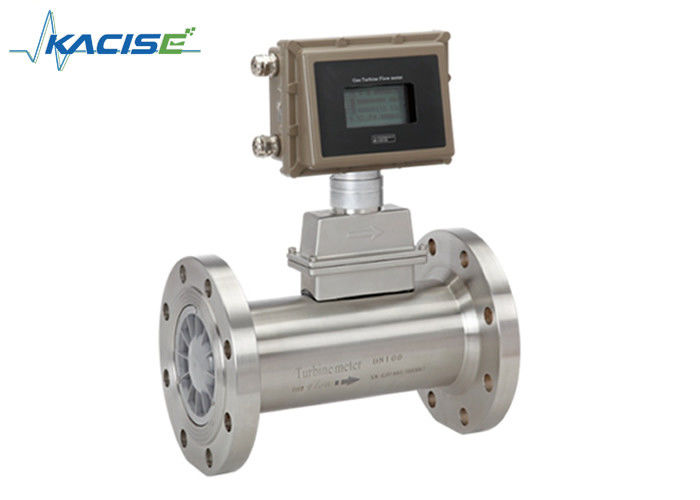

يعتمد تشغيل مقياس التوربينات الغازية من سلسلة KTFG على قياس سرعة الغاز. يتم تسريع وتكييف الغاز المتدفق بواسطة قسم استقامة العدادات. تقوم دوارات الاستقامة بإعداد ملف تدفق الغاز عن طريق الإزالة. دوامة واضطراب وعدم تناسق غير مرغوب فيه قبل أن يتدفق الغاز إلى عجلة التوربين. تتسبب القوى الديناميكية للسائل المتدفق في دوران الدوار.
يتم تركيب عجلة التوربين على العمود الرئيسي، بدقة عالية خاصة، ومحامل كروية منخفضة الاحتكاك. تحتوي عجلة التوربين على شفرات حلزونية لها زاوية معروفة بالنسبة لتدفق الغاز. يقوم الغاز المكيف والمتسارع بتحريك عجلة التوربين بسرعة زاوية تتناسب مع سرعة الغاز.
يستخدم مقياس التدفق التوربيني الغازي من سلسلة KTFG على نطاق واسع لقياس الغاز الطبيعي وغاز الفحم والغاز المسال والغاز الهيدروكربوني الخفيف، إلخ.
| حدود | وصف | |
|---|---|---|
| DN (مم) والاتصال | 25، 40، 50، 65، 80، 100، 125، 150، 200، 250، 300 اتصال شفة 25، 40 اتصال موضوع | |
| دقة | ±1.5%، ±1.0% أو ±0.75% (تحتاج إلى أمر خاص) | |
| نسبة المدى | 1:10؛ 1:20؛ 1:30 | |
| مادة الصك | الجسم: SS304؛ المكره: ABS مضاد للتآكل أو سبائك الألومنيوم عالية الجودة؛ المؤشر: الألومنيوم المصبوب | |
| درجة حرارة متوسطة (°C) | -30 درجة مئوية ~ +80 درجة مئوية / -86 درجة فهرنهايت ~ +176 درجة فهرنهايت | |
| الظروف المحيطة | درجة الحرارة: -20 درجة مئوية ~ +60 درجة مئوية / -68 درجة فهرنهايت ~ +140 درجة فهرنهايت الرطوبة النسبية: 5% ~ 90%، الضغط الجوي: 86 ~ 106 كيلو باسكال | |
| إشارة الإخراج | الاستشعار: إشارة تردد النبض، مستوى منخفض أقل من 0.8 فولت، مستوى عال أكثر من 8 فولت جهاز الإرسال: سلكين 4-20mA تيار مستمر الإشارة الحالية | |
| مزود الطاقة | المستشعر: +12 فولت تيار مستمر، +24 فولت تيار مستمر (اختياري) جهاز الإرسال: +24 فولت تيار مستمر نوع المؤشر المحلي: خلية ليثيوم 3 فولت مدمجة | |
| خط نقل الإشارة | STVPV3×0.3 (3 سلك)، 2×0.3 (2 سلك) | |
| مسافة الإرسال | لا يزيد عن 1000 م | |
| واجهة خط الإشارة | M20 × 1.5 (و) | |
| درجة مقاومة للانفجار | ExdIIBT6 | |
| مستوى الحماية | IP65 | |
يجب اختيار النموذج وفقًا للضغط الاسمي والضغط المتوسط الأقصى ودرجة الحرارة المتوسطة والمكونات المتوسطة ونطاق التدفق وإخراج الإشارة.
يجب أن يكون نطاق تدفق العمل (20% إلى 80%) Qmax.
إخراج الإشارة القياسية: إخراج إشارة النبض (ws) 3 أسلاك، إخراج إشارة التدفق القياسي (بطاقة IC) أو إخراج اتصال RS485؛ يرجى التحديد عند الطلب.
| نموذج | ملاحظات | ||||||
|---|---|---|---|---|---|---|---|
| KTFG | |||||||
| يكتب | ن | نوع المستشعر: +12 فولت أو 24 فولت، خرج إشارة نبضية من 3 أسلاك | |||||
| أ | نوع جهاز الإرسال: +24 فولت، مخرج 2 سلك 4-20 مللي أمبير | ||||||
| ب | النوع الذكي: خلية الليثيوم، إشارة محلية بدون إخراج | ||||||
| ج | النوع الذكي: +24 فولت، إشارة محلية، مخرج سلكين 4-20 مللي أمبير | ||||||
| س | النوع الذكي: تعويض T & P متكامل، إشارة محلية مع إشارة عن بعد | ||||||
| الاسم المميز | 25 | DN 25 ملم | |||||
| 40 | DN 40 ملم | ||||||
| 50 | DN 50 ملم | ||||||
| 65 | DN 65 ملم | ||||||
| 80 | DN 80 ملم | ||||||
| 100 | DN 100 ملم | ||||||
| 125 | DN 125 ملم | ||||||
| 150 | DN 150 ملم | ||||||
| 200 | دن 200 ملم | ||||||
| 250 | DN 250 ملم | ||||||
| 300 | DN 300 ملم | ||||||
| يتراوح | ث (خ) | نطاق التمديد، انظر الجدول 2 | |||||
| ق (خ) | النطاق القياسي، انظر الجدول 2 | ||||||
| مادة الجسم | س | الفولاذ المقاوم للصدأ | |||||
| ل | سبائك الألومنيوم | ||||||
| ت | حسب الطلب | ||||||
| مادة المكره | س | ABS مضاد للتآكل | |||||
| ل | سبائك الألومنيوم | ||||||
| ت | حسب الطلب | ||||||
| واسطة | ن | لا يوجد هيكل خاص | |||||
| أ | مخصص للأكسجين | ||||||
| ب | مخصص للهواء المضغوط | ||||||
