عداد مستوى الموجات فوق الصوتية المقاوم للانفجار ، جهاز إرسال مستوى الموجات فوق الصوتية بعيد المدى
وصف المنتج

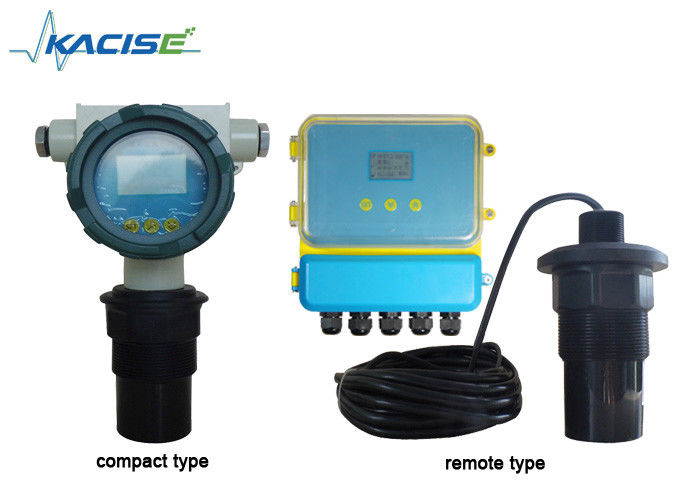

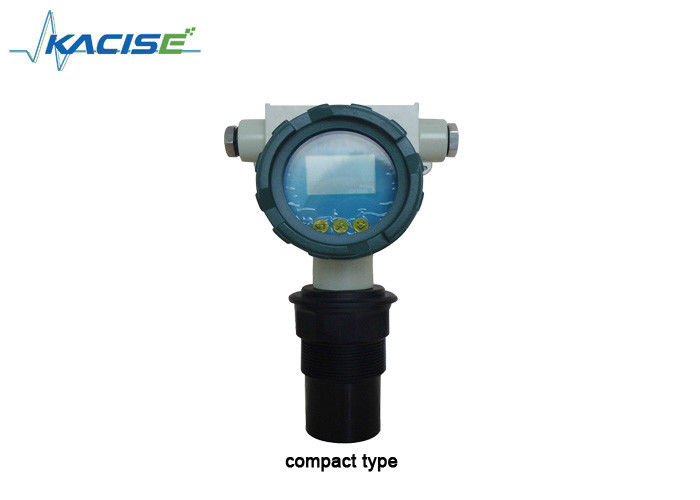

عداد مستوى الموجات فوق الصوتية من النوع المدمج
مقياس مستوى الموجات فوق الصوتية من النوع المدمج هو معدات منخفضة التكلفة لقياس مستوى السائل والدلو والصلب في المجال الصناعي. يستخدم على نطاق واسع في معالجة المياه والمشروع البلدي والكيميائي ،صناعة المعادن والآلات.

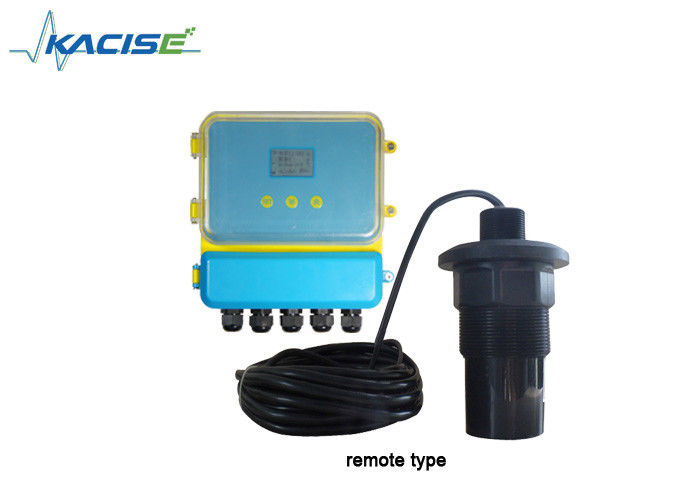

مقياس مستوى الموجات فوق الصوتية عن بعد
عداد مستوى الموجات فوق الصوتية من نوع ريمورت هو جهاز منخفض التكلفة لقياس مستوى السائل والدلو والصلب في المجال الصناعي. يتم تثبيت الوحدة الرئيسية بشكل منفصل مع جهاز استشعار ،إنه أكثر ملاءمة للدبابة، وتثبيت خزان التخزين والعصا.
يستخدم على نطاق واسع في معالجة المياه والمشروع البلدي والصناعة الكيميائية والمعادنية وصناعة الآلات.
المعلمات
عداد مستوى الموجات فوق الصوتية من النوع المدمج
| الوظيفة | النوع المتكامل |
| النطاق | 5 أمتار، 10 أمتار، 15 أمتار، 20 أمتار، 30 أمتار، 40 أمتار، 50 أمتار، 60 م |
| الدقة | 0.5٪ - 1٪ |
| القرار | 3 ملم أو 0.1% ((ما هو أكبر) |
| العرض | شاشة LED الإنجليزية |
| الخروج التناظري | سلكين 4 ~ 20mA / 250Ω الحمل ، أربعة سلك 4 ~ 20mA / 510Ω الحمل |
| الخروج الرقمي | RS485، RS232 (اختياري) |
| مخرج رله | 2 طريق AC 250V / 5A أو DC 30V / 5A (اختياري) |
| إمدادات الطاقة | افتراضياً: 24VDC، اختياريًا: 220V AC + 15% 50Hz |
| درجة حرارة البيئة | ضوء الإضاءة: -20°C+60°C، المسبار: -20°C+80°C |
| درجة الحماية | LED: IP65، المسبار: IP68 |
| مسبار الكابلات | لا.. |
| التثبيت | خيوط أو شظايا |
مقياس مستوى الموجات فوق الصوتية عن بعد
| الوظيفة | نوع التقسيم |
| النطاق | 5 أمتار، 10 أمتار، 15 أمتار، 20 أمتار، 30 أمتار، 40 أمتار، 50 أمتار، 60 م |
| الدقة | 0.5٪ - 1٪ |
| القرار | 3 ملم أو 0.1% ((ما هو أكبر) |
| العرض | شاشة LED الإنجليزية |
| الخروج التناظري | أربعة أسلاك 4 ~ 20mA / 510Ωحمل |
| الخروج الرقمي | RS485، RS232 (اختياري) |
| مخرج رله | 4 طرق AC 250V / 5A أو DC 30V / 5A (اختياري) |
| إمدادات الطاقة | افتراضياً: 24VDC، اختياريًا: 220V AC + 15% 50Hz |
| درجة حرارة البيئة | ضوء الإضاءة: -20°C+60°C، المسبار: -20°C+80°C |
| درجة الحماية | LED: IP65، المسبار: IP68 |
| مسبار الكابلات | 10 م |
| التثبيت | خيوط أو شظايا |
التثبيت
هيكل المنتج
القياس الصلب
شاشة تركيب
طريقة التثبيت هي نفس طريقة قياس السائل. يمكن تثبيتها على اللحاء الذي يربط أنبوب الحاوية المتصل.يجب أن يكون المحور موجهًا إلى منفذ الحاوية أو عموديًا على سطح الوسائط، يجب أن يكون المسبار قادرا على الخروج من الأنابيب المتصلة.
تعليمات تشغيل قائمة مقياس الفرق بين مستويات الموجات فوق الصوتية
عداد الفرق في مستوى الموجات فوق الصوتية الذي لديه القائمة الصينية والإنجليزية والبسيطة
إعداد، يمكن أن تلبي متطلبات مختلفة من العميل. عادة، بعد اتباع تعليمات التثبيت، ثم تعيين العديد من المعلمات، وسوف تبدأ في العمل.
عملية بسيطة:
1المفتاح: يمكن تحرير المنتجات من خلال ثلاثة مفاتيح على اللوحة. ثم، يتم عرض القيمة المقاسة بواسطة LED.
2بعد تشغيل منتجنا، اضغط على مفتاح SET لمدة ثانيتين ودخول قائمة المستوى الأول.
3يمكن الاطلاع على قيمة ارتفاع المسبار رقم 1) المدخلات إلى نقطة الإشارة صفر 1 ، نقطة الإشارة صفر 1 ، يمكن العثور على جدول الهيكل في القائمة.(ارتفاع المسبار هو المسافة من سطح إطلاق المسبار إلى القاع).
4.قيمة ارتفاع المسبار ((No.2) المدخلات إلى reference صفر 2.
5المجموعة 4mA تتناسب مع قيمة الفرق و 20mA تتناسب مع قيمة الفرق.
4mA يتناسب مع قيمة الفرق:المخرج هو 4mA، عندما تكون قيمة الفرق تساوي
تحديد القيمة
20mA يتناسب مع قيمة الفرق:المخرج هو 20mA، عندما تكون قيمة الفرق تساوي
تحديد القيمة
بما أن قيمة الفرق المقابلة و20mA هي قيمة الفرق المقابلة،
تحقق من صورة الهيكل من القائمة.
..رإيه. Wإيرأناng
الأسلاك الكهربائية لمقياس فرق المستوى بالموجات فوق الصوتية
محطة قياس فرق المستوى بالموجات فوق الصوتية
تعليمات الأسلاك
الترسيم: يجب أن تكون المحطة الأرضية الأولى من أداة أرضية في الواقع.
المحطة الأرضية مع أجهزة أخرى، التقط المحطة الرابعة.
الأزرق: Temp n + مستشعر الحرارة +
الأسود: سلك الأرض GND
مسبار واحد: n = 1 ، مسبار مزدوج ، n = 1,2 التيار الحالي:
التيار-الربط mA n-/GND
مسبار واحد: n = 1 ، مسبار مزدوج ، n = 1,2 إرسال: RLlnA و RLnB تظهر مفتوحة.
اختتم عرض RLnA و RLnC مسبار واحد: n=1,2 مسبار مزدوج، n=1,2,3,4
الطاقة: الطاقة التيار المتردد الاتصال L، N الطاقة المترددة: 24V + الاتصال 24VDC +،
GND وصل 24VDC-
ملاحظة:
1 يتم استخدام تأخير 1 لإنذار المسبار1، ويستخدم تأخير 2 لإنذار المسبار2.
يتم استخدام التأخير 3 والتأخير 4 لإنذار الفرق.
2 ★ إنتاج mA1+ و mA- هو التيار الفرعي.
المخرج الافتراضي من mA2 + و mA- هو مسبار 2 التيار أو اختر المسبار 1 التيار.( اختر من 9 وضع العمل ------- 2 مخرج من mA 2 )
★ كوضع تشغيل مستوى المواد المزدوج ، فإن مخرجات mA 1 + و mA- هي تيار المسبار 1. مخرجات mA2 + و mA- هي تيار المسبار 2.
بطاقة إيصال الضمان لمقياس مستوى الموجات فوق الصوتية ومقياس فرق المستوى فوق الصوتية
| اسم | |||
| العنوان | |||
| شخص الاتصال | الهاتف | ||
| نموذج المنتج | رقم المنتج | ||
| تاريخ القبول | رسوم التثبيت | ||
تعليمات بطاقة الضمان لمقياس مستوى الموجات فوق الصوتية
| نموذج المنتج | رقم المنتج | ||
| تاريخ القبول | رسوم التثبيت |
1سياسة الضمان:
1. يرجى عرض بطاقة الضمان ، عندما يحتاج المستخدم إلى الصيانة. خلال فترة الضمان ، يمكن أن يستمتع الفشل الناجم عن الاستخدام العادي بالصيانة المجانية وفقًا لبطاقة الضمان.
2فترة الضمان: تبدأ فترة الضمان للمنتج من تاريخ القبول في غضون 12 شهرًا.
الوضع التالي بدون ضمان مجاني:
1المنتج أو المكونات الأخرى بعد فترة الضمان.
2بسبب بيئة الاستخدام لا يمكن تلبية متطلبات المنتج، ونتيجة لذلك، لا تعمل الأجهزة.
3. بسبب بيئة طاقة سيئة أو الأجسام الغريبة في الأجهزة ، ونتيجة لذلك ، يؤدي إلى الفشل أو الضرر.
4بسبب الفشل في اتباعها وفقًا لدليل التشغيل والاعتبارات ، نتيجة لذلك ، تؤدي إلى الفشل.
5بسبب العوامل القاهرة مثل البرق والماء والنار وغيرها من العوامل الطبيعية، نتيجة لذلك، تؤدي إلى الفشل.
6بسبب إصلاح غير مصرح به، تعديلات غير مصرح بها، إساءة استخدام، نتيجة لذلك، يؤدي إلى الفشل.
ملاحظات القيود:
1من فضلك احتفظ بهذه التعليمات بطاقة الضمان آمنة، فقدت دون دفع.
سلطة تفسير بطاقة الضمان هذه تنتمي إلى شركتنا، ونحن نمتلك الحق في تعديل محتوى هذه البطاقة دون إشعار مسبق.
