Place of Origin:
China
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KUFS2000A Series
نوع الحائط / قاطع السكك الحديدية جهاز استشعار تدفق بالموجات فوق الصوتية ، التحكم عن بعد جهاز استشعار تدفق بالموجات فوق الصوتية الاتصال RS485
مقدمة
Ultrasonic flowmeter is a flowmeter developed based on the principle that the propagation velocity of ultrasonic in flowing medium is equal to the vector sum of the average velocity of the measured medium and the velocity of acoustic wave in stationary mediumيتكون بشكل رئيسي من المحولات والمحولات وفقا لمبدأ الكشف عن الإشارةيمكن تقسيم مقياس التدفق بالموجات فوق الصوتية إلى طريقة فرق سرعة الانتشار (طريقة فرق الوقت المباشر)، طريقة الفرق الزمني ، طريقة الفرق في المرحلة وطريقة الفرق في التردد) ، طريقة تحويل شعاع ، طريقة دوبلر ، طريقة الارتباط المتبادل ، طريقة التصفية المكانية وطريقة الضوضاء.

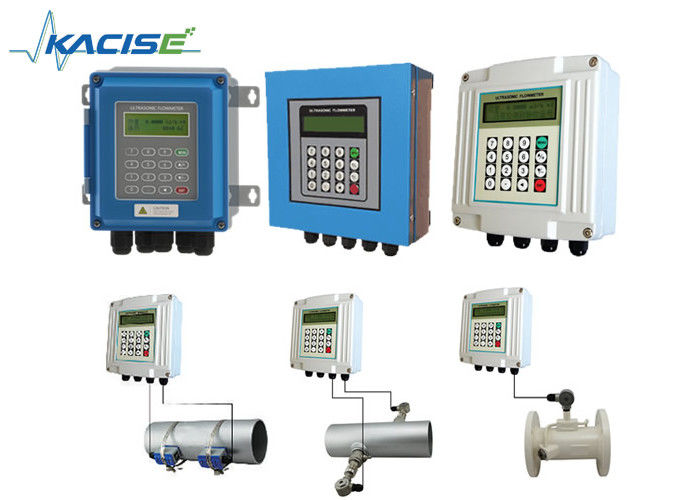

يستخدم مقياس تدفق الموجات بالموجات فوق الصوتية من سلسلة KUF2000A لقياس المجال على المدى الطويل. يحتوي على ثلاثة أنواع مختلفة من أجهزة الاستشعار لقياس تدفق خط الأنابيب. عقدة على نوع، نوع إدخال ونوع أنابيب في الخط.وأناt يمكن قياس الحرارة إذا أضفت جهاز استشعار درجة الحرارة. بطاقة SD اختيارية لحفظ كمية كبيرة من البيانات.
نوع الأنابيب الداخلية:أنابيب DN15-32mm تستخدم جهاز استشعار الأنابيب الداخلية الشكل π ، DN40 وما فوق يستخدم جهاز استشعار الأنابيب الداخلية القياسية.أجهزة الاستشعار الداخلية لها مزايا انخفاض معدل تدفق البداية ودقة قياس عالية وعدم فقدان الضغط.
نوع المقبض:أجهزة الاستشعارويمكن أن تصبح جميع النماذجأجهزة قياس الطاقة عند توصيلها بأجهزة استشعار درجة الحرارة.سلسلة KUF2000 المقبض على مقياس تدفق الموجات فوق الصوتيةسهل التثبيت ، لا حاجة لقطع الأنابيب والمياه ، لا فقدان للصحافة. يدعم القياس عبر الإنترنت على المدى الطويل. يمكن قياس مجموعة واسعة من تدفق السائل مع جهاز الاستشعار المثبت على الأنابيب.
نوع الإدراج:هناك حاجة فقط إلى ثقبين للتركيب على الأنابيب ، يمكن للمستخدم تثبيت أجهزة الاستشعار من نوع الإدراج.باستخدام أداة صنع الثقوب ، يمكن تحقيق تركيب التدفق دون توقف. أجهزة الاستشعار تتصل بالسائل مباشرة ، والقياس مستقر وموثوق به.
المعلمات
|
الجزء المضيف |
المبدأ |
فجوة وقت بالموجات فوق الصوتية |
|
الدقة |
± 1% |
|
|
العرض |
شاشة LCD ذات 2 × 20 حرف مع إضاءة خلفية |
|
|
مخرج الإشارة |
مخرج 4 ~ 20mA في اتجاه واحد ، المقاومة الكهربائية 0 ~ 1K,دقة 0.1% |
|
|
مخرج نبضات OCT من اتجاه واحد ((عرض النبضات 6 ~ 1 0 0 0 ms,الإعداد الافتراضي هو 2 0 0 ms) |
||
|
1 طريق خروج رلاي |
||
|
مدخل الإشارة |
3 طريق 4 ~ 20mA مدخل، دقة 0.1٪,إشارة الاستحواذ مثل درجة الحرارة والضغط ومستوى السائل |
|
|
توصيل محول درجة الحرارة Pt100، يمكن الانتهاء من قياس الحرارة / الطاقة |
||
|
واجهة البيانات |
عزل الواجهة المتسلسلة RS485 ، وتحديث برنامج مقياس التدفق بواسطة الكمبيوتر ، ودعم MODBUS ، METER-BUS وما إلى ذلك. |
|
|
كابل |
الكابلات الملتوية، بشكل عام، طولها أقل من 50 متر. اختر الاتصال RS485، مسافة الإرسال يمكن أن تتجاوز 1000 متر. |
|
|
حالة الأنابيب |
مواد الأنابيب |
الحديد، الفولاذ المقاوم للصدأ، الحديد الصلب، النحاس، أنابيب الاسمنت، PVC، الألومنيوم، منتجات الفولاذ الزجاجي، الغطاء مسموح به. |
|
قطر الأنابيب |
15~6000ملم |
|
|
أنابيب طولها مستقيم |
يجب أن يكون تثبيت المحول مُرضياً: أعلى 10D، أسفل 5D، 30D من المضخة. |
|
|
متوسطة |
نوع السائل |
المياه، مياه البحر، مياه الصرف الصحي، الزيت، المواد الكيميائية (الكحول، الأحماض، الخ) ، مياه النفايات النباتية والسوائل الأخرى |
|
الحرارة |
-30~160 درجة مئوية |
|
|
الغموض |
العاشرة مساءً ليس الكثير من الحلويات |
|
|
سرعة التدفق |
0~±10m/s |
|
|
البيئة |
الحرارة |
المضيف: -20~60°C;جهاز استشعار:-30~160 درجة مئوية |
|
الرطوبة |
المضيف: 85%RH، مستشعر التدفق: IP68، أقل من 2m تحت الماء |
|
|
إمدادات الطاقة |
DC8 ~ 36V أو AC85 ~ 265V ((اختياري) |
|
|
الاستهلاك |
1.5W |
|

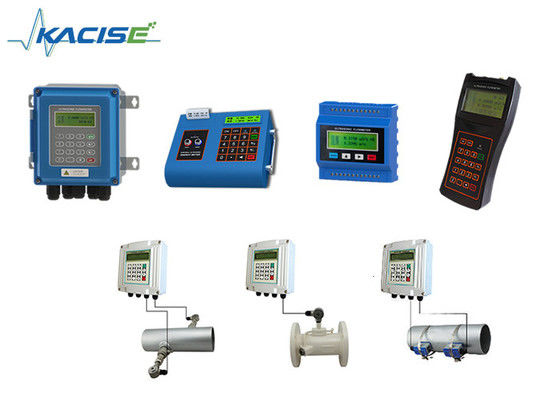

المضيف الاختياري

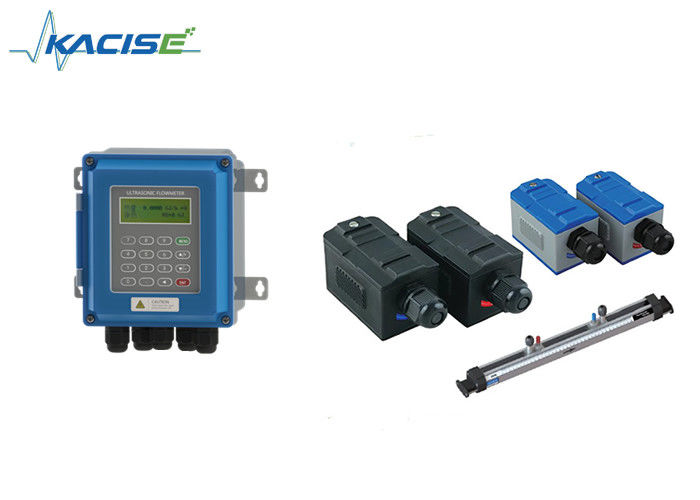

اختيار أجهزة الاستشعار
جهاز استشعار الحرارة الاختياري
