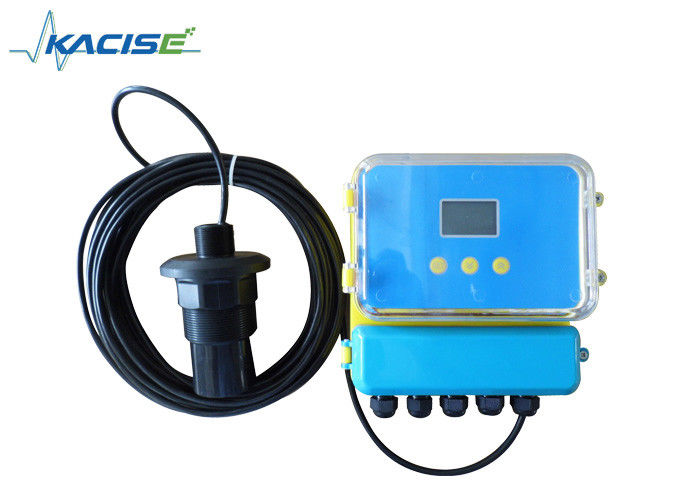

مقياس فرق مستوى الموجات فوق الصوتية من النوع المنفصل RS485 مع نطاق 5-30 متر ودقة 0.5%-1%

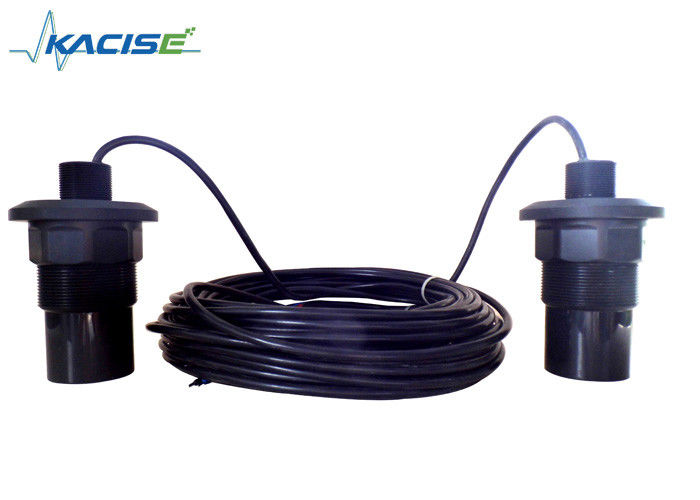

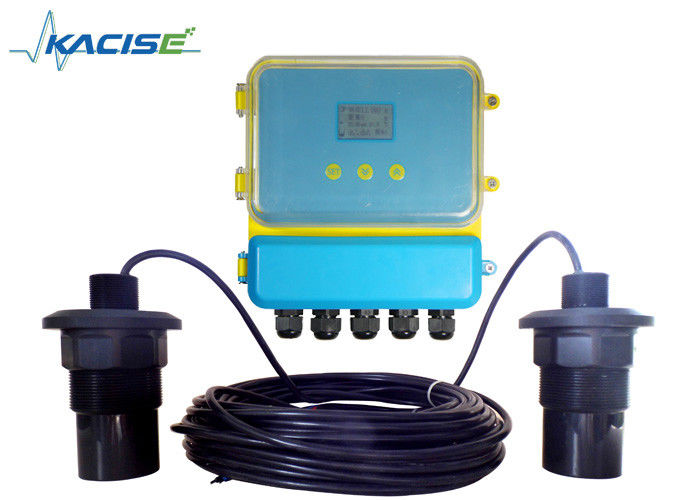

يتكون مقياس فرق مستوى الموجات فوق الصوتية من النوع المنفصل من تحقيقين. يتم تركيبها عادة أمام وخلف الشبكات السميكة والرفيعة لقياس الفرق قبل وخلف الشبكات. عندما يصل الفرق إلى القيمة المحددة، ستبدأ آلة البشر في العمل لتنظيف الحمأة، وسوف تتوقف عندما يكون الفرق أقل من القيمة المحددة.

هيكل المنتج

طريقة التثبيت هي نفس قياس السائل. يمكن تثبيته على الحافة التي تربط أنبوب الحاوية المتصل. يجب أن يهدف المحور إلى مخرج الحاوية أو بشكل عمودي على سطح الوسائط، ويجب أن يكون المسبار قادرًا على الخروج من الأنبوب المتصل.

يمكن لمقياس فرق المستوى بالموجات فوق الصوتية الذي يحتوي على قائمة صينية وانجليزية وإعداد بسيط، أن يلبي متطلبات مختلفة من العملاء. عادة، بعد اتباع تعليمات التثبيت، ثم تعيين العديد من المعلمات، سيبدأ العمل.

عملية بسيطة:

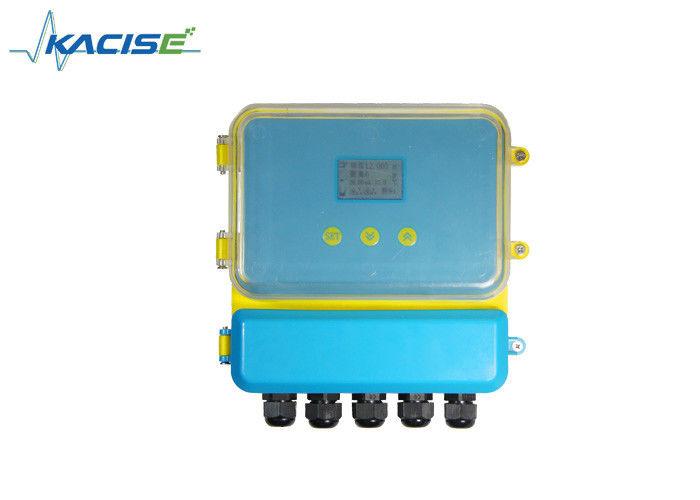

1. المفتاح: يمكن تصحيح منتجاتنا من خلال ثلاثة مفاتيح على اللوحة. ومن ثم، يتم عرض القيمة المقاسة بواسطة LED.



2. بعد تشغيل منتجنا، اضغط على مفتاح SET لمدة ثانيتين وأدخل إلى قائمة المستوى الأول.
3. يمكن العثور على قيمة ارتفاع مدخلات المسبار (رقم 1) إلى "المرجع صفر 1"، والموضع "المرجع صفر 1" في جدول الهيكل في القائمة. (ارتفاع المسبار هو المسافة من سطح إطلاق المسبار إلى الأسفل).
4. قيمة ارتفاع مدخلات المسبار (رقم 2) إلى "المرجع صفر 2". يمكن العثور على موضع "الصفر المرجعي 2" في صورة هيكل القائمة.
5. اضبط "4mA" على قيمة الفرق و"20mA على قيمة الفرق".
6. 4mA يتوافق مع قيمة الفرق: الإخراج هو 4mA، عندما تكون قيمة الفرق مساوية لقيمة الإعداد.
7. 20 مللي أمبير يتوافق مع قيمة الفرق: الإخراج 20 مللي أمبير، عندما تكون قيمة الفرق مساوية لقيمة الإعداد.
8. "نظرًا لأن قيمة الفرق المطابقة و"20 مللي أمبير تتوافق مع قيمة الفرق، يرجى التحقق من صورة هيكل القائمة.

يستخدم مقياس فرق المستوى بالموجات فوق الصوتية (المادة والسائل) لقياس اختلافات الارتفاع في المستوى أو مستوى المادة في الحاويتين المختلفتين.

الأسلاك الكهربائية لمقياس فرق المستوى بالموجات فوق الصوتية

محطة مقياس فرق المستوى بالموجات فوق الصوتية

التأريض: يجب تأريض الطرف الأرضي الأول للأداة فعليًا. لا تشارك المحطة الأرضية مع الأجهزة الأخرى. التقط المحطة الرابعة. محول الطاقة: أحمر: محول Trans_n n أزرق: درجة الحرارة n + مستشعر درجة الحرارة + أسود: سلك أرضي GND مسبار واحد: n = 1، مجسات مزدوجة، n = 1,2 التيار: "تيار +" توصيل mA n +؛ "الحالي -" قم بتوصيل مسبار فردي mA n-/GND: n=1، مجسات مزدوجة، n=1,2 التتابع: يظهر RLLnA وRLnB مفتوحًا؛ عرض RLnA وRLnC مغلق. مسبار واحد: n=1,2 مجسات مزدوجة، n=1,2,3,4 الطاقة: توصيل طاقة التيار المتردد L، طاقة N DC: 24 فولت+ توصيل 24VDC+، توصيل GND 24VDC-

ملحوظة:

• ① يستخدم التأخير 1 لإنذار المسبار 1، ويستخدم التأخير 2 لإنذار المسبار 2. يتم استخدام التأخير 3 والتأخير 4 لإنذار الفرق.
• ② ★ إخراج mA1+ وmA- هو فرق التيار. الإخراج الافتراضي لـ mA2+ وmA- هو تيار المسبار 2 أو اختر تيار المسبار 1. (اختر من "وضع العمل 9"-------"2 مخرج mA 2") ★ كوضع التشغيل لمستوى المادة المزدوجة، فإن خرج mA 1+ وmA- هو تيار المسبار 1. خرج mA2+ وmA- هو تيار مسبار 2.

بطاقة إيصال الضمان لجهاز قياس مستوى الموجات فوق الصوتية ومقياس فرق المستوى بالموجات فوق الصوتية

تعليمات بطاقة الضمان لمقياس مستوى الموجات فوق الصوتية

1. يرجى إبراز بطاقة الضمان عندما يحتاج المستخدم إلى الصيانة. خلال فترة الضمان، يمكن للعطل الناتج عن الاستخدام العادي الاستمتاع بالصيانة المجانية وفقًا لبطاقة الضمان.
2. فترة الضمان: تبدأ فترة ضمان المنتج من تاريخ القبول خلال 12 شهرًا.

الحالة التالية دون ضمان مجاني:

1. المنتج أو المكونات الأخرى بعد فترة الضمان.
2. نظرًا لعدم قدرة بيئة الاستخدام على تلبية متطلبات المنتج، ونتيجة لذلك، لا تعمل الأجهزة.
3. نتيجة لبيئة الطاقة السيئة أو وجود أجسام غريبة في الأجهزة، يؤدي ذلك إلى فشل أو تلف.
4. بسبب عدم اتباعها وفقا لدليل التشغيل والاعتبارات، ونتيجة لذلك، يؤدي الفشل.
5. بسبب عوامل القوة القاهرة مثل البرق والماء والنار وغيرها من العوامل الطبيعية، ونتيجة لذلك، تؤدي إلى الفشل.
6. بسبب الإصلاح غير المصرح به، والتعديلات غير المصرح بها، وسوء الاستخدام، ونتيجة لذلك، يؤدي إلى الفشل.

1. يرجى الحفاظ على بطاقة الضمان هذه التعليمات آمنة، المفقودة دون دفع.

تعود صلاحية تفسير بطاقة الضمان هذه إلى شركتنا، ويحق لنا تعديل محتوى هذه البطاقة دون إشعار مسبق.
