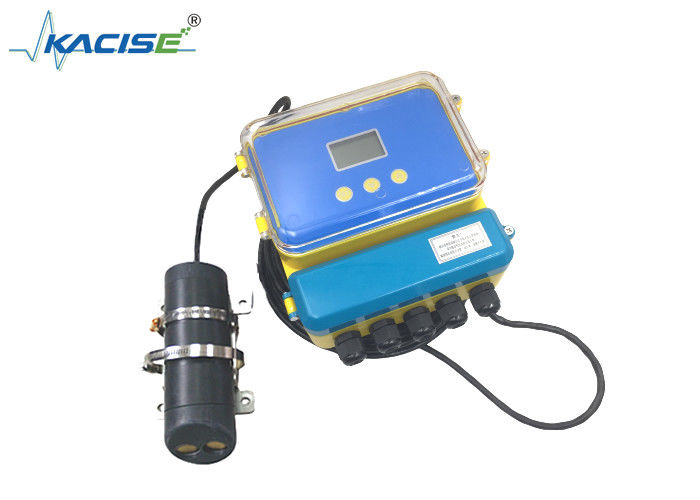

عداد تدفق الدوبلر بالموجات فوق الصوتية من النوع المنقسم مع إخراج RS485 وبطارية تعمل لقياس عمق الماء 0.02m10.00m

مقياس تدفق سلسلة KDF1000 هو منتج يقيس سرعة وتدفق المياه في المياه الطبيعية أو القنوات أو خطوط الأنابيب.
يتم تقسيم عداد التدفق إلى جزأين: جهاز الاستشعار والمضيف ، والتي يتم توصيلها بواسطة كابل.
يمكنه قياس سرعة وتدفق المياه في القنوات والأنهار، ومستوى المياه أعلى بأكثر من 20 سم من الجزء العلوي من جهاز الاستشعار.
يمكن أن يقيس سرعة وتدفق المياه في الأنابيب والقنوات. يجب أن يكون مستوى المياه أعلى من الجزء العلوي من جهاز الاستشعار بأكثر من 20 سم ، ويجب أن يكون قطر الأنابيب الداخلي ≥ 500 مم.

جهاز الاستشعار لديه محولين، واحد إرسال واحد استقبال. عندما يكون جهاز الاستشعار موجهة نحو اتجاه تدفق المياه، أي في ظل فرضية قياس تدفق عكسي:

1عندما يكون الماء هادئاً، فإن التردد المستقبل هو نفس التردد المنقول.

2كلما زاد سرعة معدل التدفق، كلما زادت سرعة التردد الذي يستقبله جهاز الاستشعار، والذي سيكون أعلى من تردد الإرسال.

3كلما كان معدل التدفق أبطأ، كلما كان التردد الذي يستقبله جهاز الاستشعار أبطأ، لكنه سيكون أعلى من التردد الإرسالي.

عندما يقيس جهاز الاستشعار على طول اتجاه تدفق الماء:

1عندما يكون الماء هادئاً، فإن التردد المستقبل هو نفس التردد المنقول.

2كلما زاد سرعة تدفق، كلما زادت سرعة التردد الذي يستقبله جهاز الاستشعار، لكنه سيكون أقل من التردد المنقول.

3كلما كان معدل التدفق أبطأ، كلما كان التردد الذي يستقبله جهاز الاستشعار أبطأ، لكنه سيكون أقل من التردد الإرسالي.

من أعلاه، يمكن حساب سرعة وتوجيه تدفق الماء.

يجب أن يكون المستشعر موجهًا مباشرةً نحو اتجاه تدفق الماء أثناء التثبيت والاستخدام.
